Вставки-контакты #8 условного размера предназначены для установки в соединители типа СКЦ102 или аналогичные по MIL-DTL-38999.


knpdf0

knpdf0

 Вставки-контакты применяют для работы:

- в локальных линий информационного обмена протокола 10/100/1000 BASE-T стандарта Ethernet длиной не более 100 метров и обеспечивают скорость передачи информации до 1000 Мбит/с на частотах до 3 ГГц;

- в электрических цепях радиочастотных трактов в диапазоне частот 3 ГГц, 10 ГГц, 18 ГГц;

  • в мультиплексных линиях информационного обмена в диапазоне частот до 500 МГц.
                                                                                         Номенклатура
тр8

                                                                    Серия ТВ8

                          Твинаксиальные вставки-контакты для стандарта Ethernet;

                                               Волновое сопротивление – 100 Ом;

                                                            Монтаж – обжим;

кв8

Серия КВ8

Квадраксиальные вставки-контакты для стандарта Ethernet;

Волновое сопротивление – 100 Ом;

Монтаж – обжим;

кв8триа

Серия КВ8

Квадраксиальные вставки-контакты для стандарта Ethernet;

Волновое сопротивление – 100 Ом;

Монтаж – пайка на плату;

рч8

Серия РЧ8

Коаксиальные вставки-контакты для радиочастотных трактов;

Волновое сопротивление – 50 Ом, 75 Ом; Диапазон частот – 3ГГц, 10 ГГц;

Монтаж – обжим;

тр81

                                                                  Серия ТР8

     Коаксиальные вставки-контакты для мультиплексных линиях информационного обмена;

                                  Волновое сопротивление – 75 Ом; Диапазон частот – 3ГГц,

                                                         Монтаж – обжим; – пайка на плату;

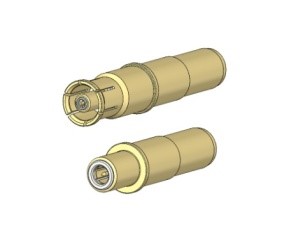

ктв8

                         Серия КТВ8 (новая разработка)

Коаксиальные вставки-контакты для мультиплексных линиях информационного обмена;

Волновое сопротивление – 75 Ом;

Монтаж – обжим;

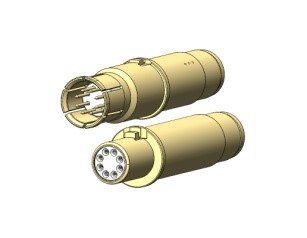

вкв8

                       Серия ВКВ8 (новая разработка)

Октоаксиальные вставки-контакты для стандарта Ethernet;

Волновое сопротивление – 100 Ом;

Монтаж – обжим;

рч8пк

                         Серия РЧ8 Пк (новая разработка)

Коаксиальные вставки-контакты для радиочастотных трактов;

Волновое сопротивление – 50 Ом; Диапазон частот – 18 ГГц;

Монтаж – обжим;

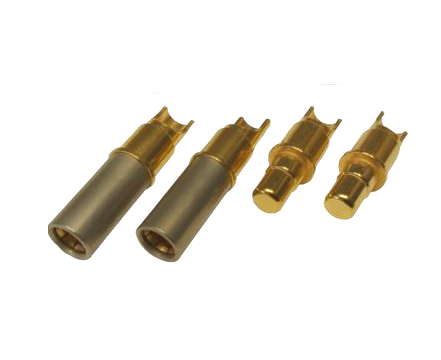

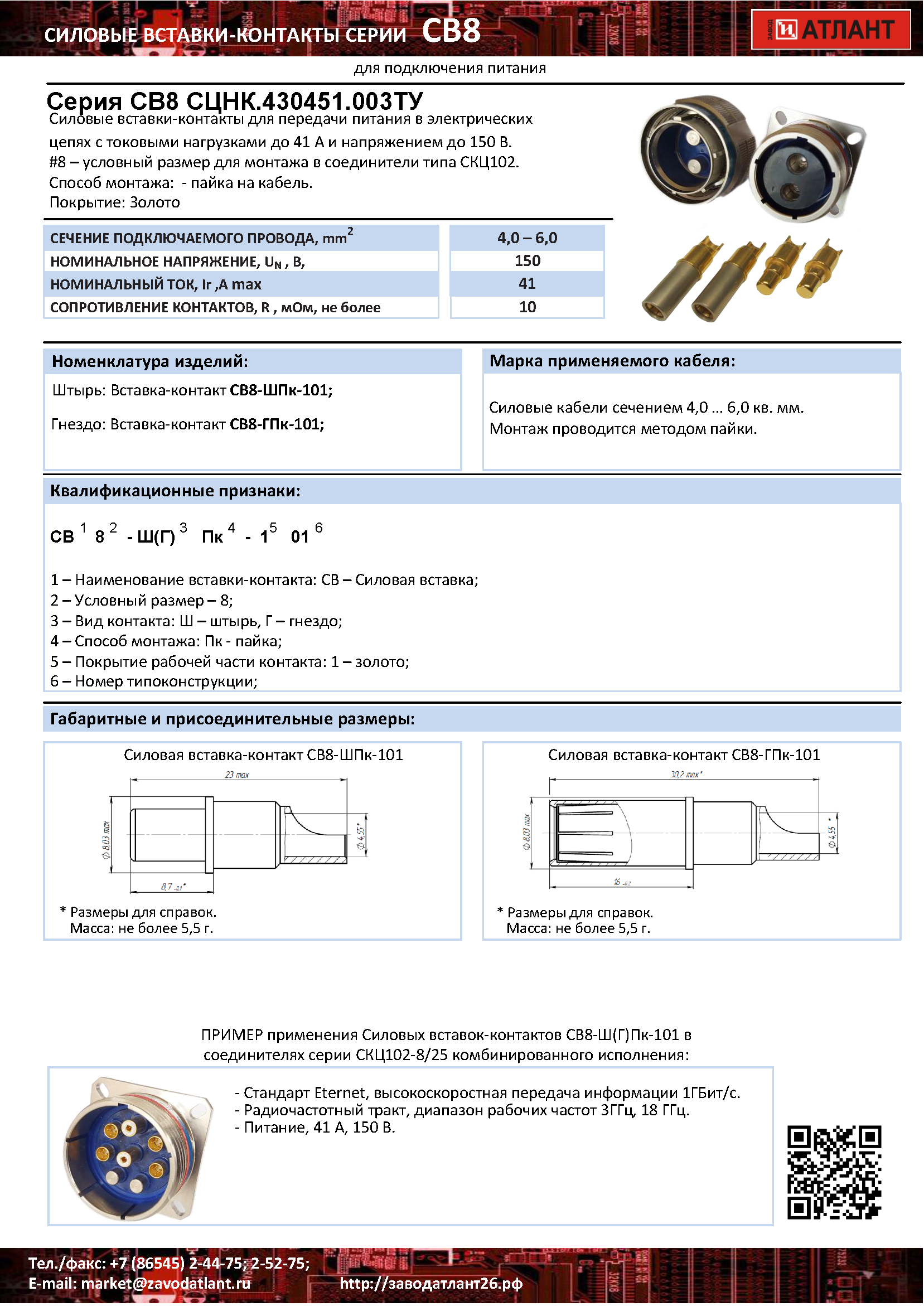

св8

                  Серия СВ8 (разработка)

Силовые вставки-контакты для токовых нагрузок – 25 А;

Монтаж – пайка на кабель;
