СКВуП1

СКВуП1

СКВуП1 - это соединители клеммные винтовые, для печатного монтажа с горизонтальным подключением провода.

Обеспечивают подключение сигнальных и силовых линий (питания) в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов при max напряжении со значением до 300 В.

СЦНК.434410.046ТУ [ВП]


Без названия

Без названия

Условные обозначения

  СКВуП 1 - 2,52 -  53 - Г2(3,4)5 х 16 - 2(3)7

1. Тип изделия соединитель клеммный винтовой уменьшенный для печатного монтажа
2. Максимальное сечение провода, присоединяемого к клемме, мм2 2,5
3. Шаг контактов

5,0

4. Вид корпуса горизонтальный подвод провода
5. Количество контактов

2(3,4)

6. Количество выводов на печатную плату в одном контакте 1
7. Покрытие контактов

2 - серебро

3 - олово

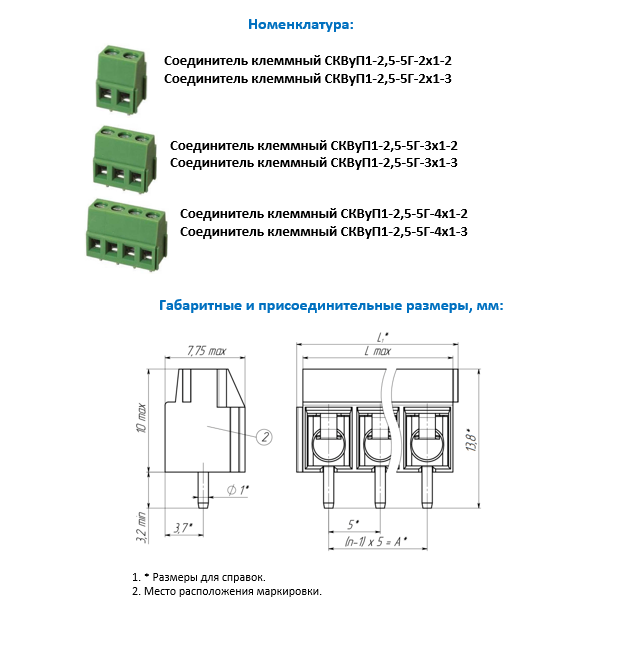

номен сквуп 1

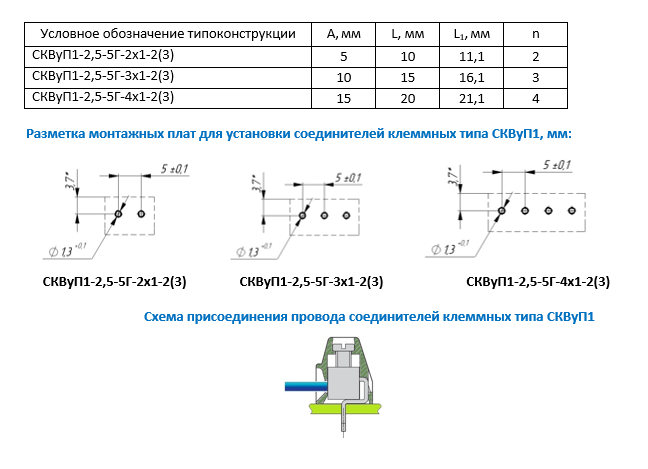

схема сквуп 1

Пример для заказа:

Соединитель клеммный СКВуП1-2,5-5Г-2х1-2 СЦНК.434410.046ТУ [приемка ВП]

(Двух контактный соединитель, с шагом контактов 5,00 мм, для горизонтального присоединения провода максимального сечения 2,5 мм2 , покрытие контактов – серебро, поставка с приемкой ВП.)

Соединитель клеммный СКВуП1-2,5-5Г-4х1-3 СЦНК.434410.046ТУ [приемка ВП]

(Четырех контактный соединитель, с шагом контактов 5,00 мм, для горизонтального присоединения провода максимального сечения 2,5 мм2 , покрытие контактов – олово, поставка с приемкой ВП.)
