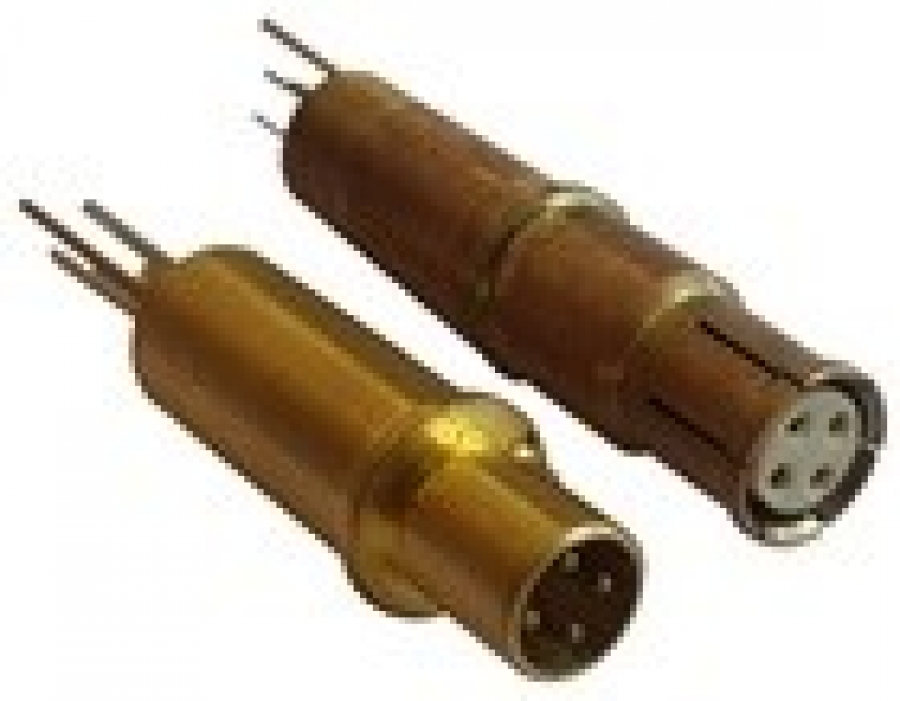

Квадраксиальные вставки-контакты для локальных линий информационного обмена протокола 10/100/1000 BASE-T Ethernet длиной не более 100 метров и обеспечивают скорость передачи информации до 1000 Мбит/с на частотах до 3 ГГц;
Волновое сопротивление - 100 Ом;
Покрытие - золото.
#8 - условный размер для монтажа в соединители типа СКЦ102
Условные обозначения
КВ1 - 82 - 1003 - Ш(Г)4 - П5 - 16 - 5(6)7 - 1(2)8
| 1. | Наименование вставки-контакта: | квадраксиальная |
| 2. | Условный размер: | 8 |
| 3. | Волновое сопротивление: | 100 Ом |
| 4. | Вид контакта: |
Ш - штырь; Г - гнездо |
| 5. | Способ монтажа: | П - пайка |
| 6. | Покрытие рабочей части контакта: | 1 - золото |
| 7. | Покрытие хвостовичков контактов и ножек корпусов |
5 - с лужением; 6 - без лужения |
| 8. | Конструктивное исполнение в зависимости от длины контактов: |
5 – l = 10,8 мм; 6 – l =6,5 мм |
| Номенклатура изделий |
| Штырь: Вставка-контакт КВ8-100-ШП-151; КВ8-100-ШП-162 |
| Гнездо: Вставка-контакт КВ8-100-ГП-151; КВ8-100-ГП-162 |

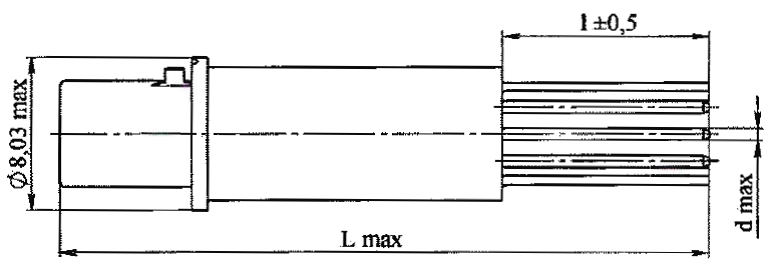

Габаритные и присоединительные размеры, мм:
 |
 |
 |
 |
Пример для заказа:
Вставка-контакт КВ8-100-ШП-151 КРШЕ.430421.001ТУ, россыпью
Вставка-контакт КВ8-100-ГП-162 СЦНК.430421.010ТУ, россыпью [для поставки с приемкой ОТК]
Поставка изделий типа Вставка-контакт КВ8 осуществляется в собранном виде.
Монтажный инструмент
 |
Для извлечения Вставок-контактов Серии ТВ8 из соединителей типа СКЦ102 и аналогичных по MIL-DTL-38999 по дополнительному заказу поставляется монтажный инструмент - «Извлекатель». |
Пример обозначение при заказе:
Извлекатель КРШЕ.715233.301 КРШЕ.430451.001ТУ
Извлекатель КРШЕ.715233.301 СЦНК.430451.010ТУ [для поставки с приемкой ОТК]
Допускается применение монтажного инструмента для извлечения вставок-контактов иностранного производства М81969/14-06.
