РП-15 -  низкочастотные, сигнальные, комбинированные изделия с радиочастотными вставками и силовыми контактами




НКЦС.434410.509ТУ  [приемка «ВП»]

НКЦС.434410.114ТУ [приемка «ОТК»]

аналог серии D-Sub

  • скачать каталог



                  РП15 – это соединители (вилки, розетки), аналоги серии D-Sub, врубного сочленения, с дополнительной фиксацией сочлененного положения предназначены для подключения:

-  сигнальных электрических цепей постоянного и переменного (частотой до 3 МГц) и импульсного токов при напряжении до 400 В (амплитудное значение) и силой тока до 5 А;

- высокочастотных электрических цепей частотой до 10ГГц при напряжении до 100 В (амплитудное значение);

- силовых электрических цепей для токовой нагрузки до 25 А

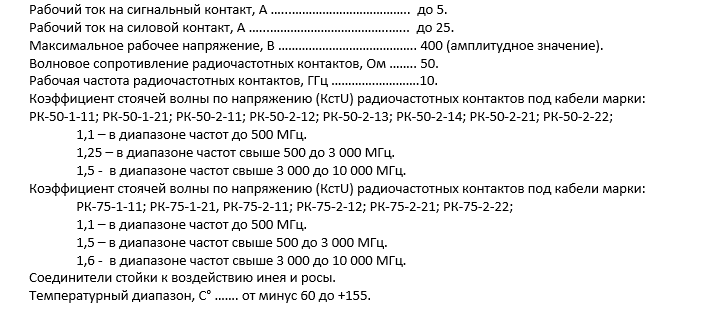

Технические характеристики

рп 15 технич характер
Условные обозначения

РП1 -  152-  9; 10; 14; 15; 23; 32; 36; 503  -  Ш (Г)4 - В (А)5 - 1,2,3,4,56 - Ф7- К8 - В9

1. Тип соединителя РП
2.

Номер разработки

15
3 Количество низкочастотных контактов 9; 10; 14; 15; 23; 32; 36; 50
4 Часть соединителя

Ш - штырь (вилка)

Г - гнездо (розетка)

5 Наличие покрытия

В - серебрение

А - золочение

6 Наличие и количество высокочастотных контактов 1,2,3,4,5
7 Наличие фиксатора Ф
8 Наличие кожуха (для Вилки) К
9 Всеклиматическое исполнение В



Типовые исполнения изделия РП15

Вилка РП15 обьем.монтаж

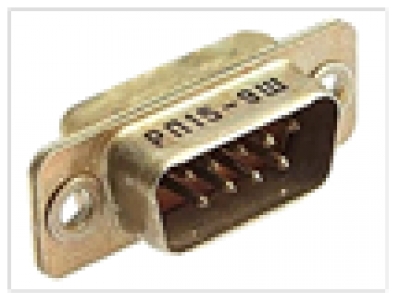

Вилка РП15 объемного монтажа

Вилка РП15 объемного монтажа с кожухом

Вилка РП15 объемного монтажа

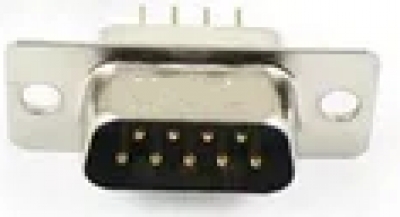

Вилка РП15 для печатного вертикального монтажа

Вилка РП15 для печатного вертикального монтажа

Вилка РП15 для печатного вертикального монтажа с фиксатором
Вилка РП15 для печатного вертикального монтажа схема

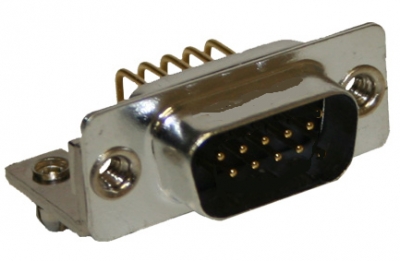

 Вилка РП15 для печатного углового монтажа

Вилка РП15 для печатного углового монтажа

Вилка РП15 для печатного углового монтажа с фиксатором
 Вилка РП15 для печатного углового монтажа схема
 Розетка РП15 объемного монтажа с фиксатором

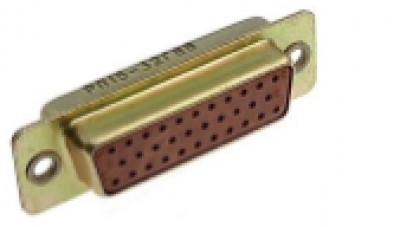

Розетка РП15 объемного монтажа

Розетка РП15 объемного монтажа с фиксатором

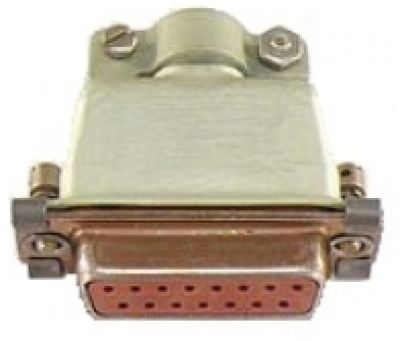

Розетка РП15 объемного монтажа с кожухом

 Розетка РП15 объемного монтажа с фиксатором схема

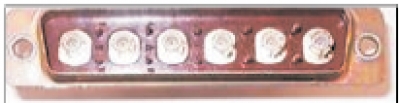

 Вилка РП15 объемного монтажа с Радиочастотными Вставками

Вилка РП15 объемного монтажа с Радиочастотными Вставками

Вилка РП15 объемного монтажа с Радиочастотными Вставками с кожухом

 Вилка РП15 объемного монтажа с Радиочастотными Вставками схема

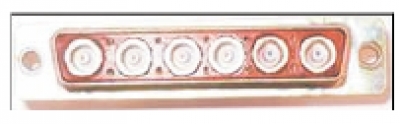

 Розетка РП15 объемного монтажа с Радиочастотными Вставками с фиксатором

Розетка РП15 объемного монтажа с Радиочастотными Вставками

Розетка РП15 объемного монтажа с Радиочастотными Вставками с фиксатором

 Розетка РП15 объемного монтажа с Радиочастотными Вставками с фиксатором схема
 Вилка РП15 объемного монтажа с Силовыми Вставками с кожухом

Вилка РП15 объемного монтажа с Силовыми Вставками

Вилка РП15 объемного монтажа с Силовыми Вставками с кожухом

 Вилка РП15 объемного монтажа с Силовыми Вставками с кожухом схема
 Розетка РП15 объемного монтажа с Силовыми Вставками с фиксатором

Розетка РП15 объемного монтажа с Силовыми Вставками

Розетка РП15 объемного монтажа с Силовыми Вставками с фиксатором


 Розетка РП15 объемного монтажа с Силовыми Вставками с фиксатором схема



Вилка РП15 объемного монтажа

Вилка РП15 объемного монтажа с кожухом

НКЦС.434410.509ТУ  [приемка «ВП»]

НКЦС.434410.114ТУ  [приемка «ОТК»]

Вилка РП15 для углового монтажа на печатную плату

Вилка РП15 для углового монтажа на печатную плату с фиксатором

НКЦС.434410.509ТУ  [приемка «ВП»]

НКЦС.434410.114ТУ  [приемка «ОТК»]

Вилка РП15 для вертикального монтажа на печатную плату

Вилка РП15 для вертикального монтажа на печатную плату с фиксатором

НКЦС.434410.509ТУ  [приемка «ВП»]

НКЦС.434410.114ТУ  [приемка «ОТК»]

Розетка РП15 объемного монтажа

Розетка РП15 объемного монтажа с кожухом

НКЦС.434410.509ТУ  [приемка «ВП»]

НКЦС.434410.114ТУ  [приемка «ОТК»]

Розетка РП15 объемного монтажа с кожухом

НКЦС.434410.509ТУ  [приемка «ВП»]

НКЦС.434410.114ТУ  [приемка «ОТК»]

Вилка РП15 серии D-Sub

НКЦС.434410.509ТУ  [приемка «ВП»]

НКЦС.434410.114ТУ  [приемка «ОТК»]

Розетка РП15 серии D-Sub

НКЦС.434410.509ТУ  [приемка «ВП»]

НКЦС.434410.114ТУ  [приемка «ОТК»]

Вилка РП15 серии D-Sub

НКЦС.434410.509ТУ  [приемка «ВП»]

НКЦС.434410.114ТУ  [приемка «ОТК»]

Розетка РП15 серии D-Sub

НКЦС.434410.509ТУ  [приемка «ВП»]

НКЦС.434410.114ТУ  [приемка «ОТК»]
