Соединители электрические цилиндрические на базе разъема СКЦ102

со вставкой RJ45.

тип СКЦ102 КРШЕ.430421.001ТУ


knpdf0



1.1 2.2 3.3 4.4



Соединители цилиндрические СКЦ102 с  RJ45 вставкой (8P8S-вставка), предназначены для подключения телекоммуникационного оборудования при организации локальных компьютерных сетей.

Применение в жестких условиях эксплуатации.

Конструктивные исполнения:

- кабельная вилка для объемного монтажа на кабель;

- приборная розетка для объемного монтажа на кабель;

- приборная розетка для прямого печатного монтажа в отверстие печатной платы;

- приборная розетка врубного коммутационного сочленения для подключения коммутационного кабеля с разъемом RJ45.



Условные обозначения

СКЦ1021- RJ452 / 193 - В(Р)4- О(П,В)5- 16N(A,B,C,D,E)7-W(F)8-П(К)9

1. Тип соединителя соединитель комбинированный цилиндрический, номер разработки-102
2. Обозначение вставки  RJ45 (8P8S)
3.

Условный размер корпуса:

19
4 Часть соединителя:

В - вилка;

Р - розетка

5. Способ монтажа

О - обьемный монтаж;

П - печатный монтаж (для розетки)

В - врубное коммутационное сочленение (для розетки)

6. Покрытие рабочей части контакта 1 - золото
7. Поляризация шпоночных пазов корпуса:

N - нормальная;

A, B, C, D, E (согласно приложению B)
8. Покрытие токопроводное корпусных деталей

W - оливково-зеленый кадмий;

N - никель

9. Тип корпуса:

П - приборный;

К - кабельный



Условия эксплуатации:

Механические факторы:

Синусоидальная вибрация:

  • - диапазон частот, Гц
  • - амплитуда ускорения, м/с2 (g)



        1 - 2000

         200 (20)

Механический удар одиночного действия:

- пиковое ударное ускорение м/с2 (g)

- длительность действия ударного ускорения, мс



10 000 (1 000)

0,1 - 2,0

Линейное ускорение, м/с2 (g)        2 000 (200)
                                                                         Климатические факторы:
Повышенная температура среды при эксплуатации, 0С              105
Пониженная температура среды при эксплуатации, 0С          минус 65
Атмосферное пониженное рабочее давление при эксплуатации, кПа (мм рт.ст.)

4,7×10-7(3,5×10-6)

Повышенная относительная влажность воздуха при температре плюс 350С, %              98
Атмосферные конденсированные осадки (иней,роса)               +
Соляной (морской) туман, ч:

- с покрытием корпусов никелем:

- с покрытием корпусов кадмием:



             48

            500

                                                                        Биологические факторы:
Плесневые грибы               +







                                                                                             Номенклатура
1.1

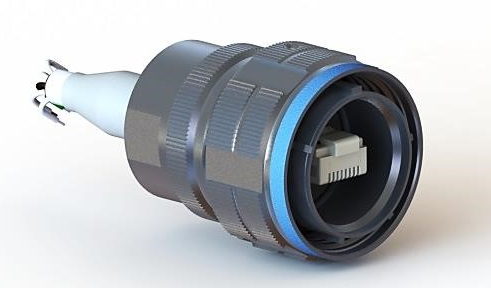

     СКЦ102 -RJ45/19ВО1-N(A,B,C,D,E)W(F)К КРШЕ.430421.001ТУ

                кабельная вилка для объемного монтажа на кабель;

4.4

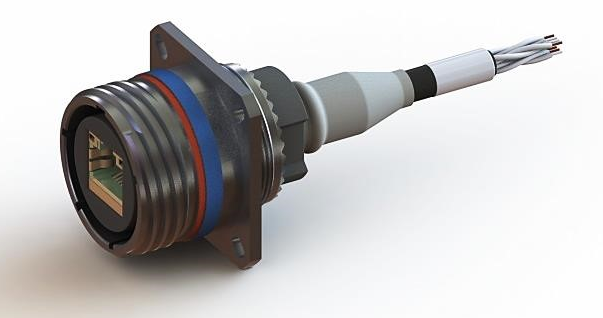

СКЦ102-RJ45/19РО1-N(A,B,C,D,E)W(F)П КРШЕ.430421.001ТУ

приборная розетка для объемного монтажа на кабель;

3.3

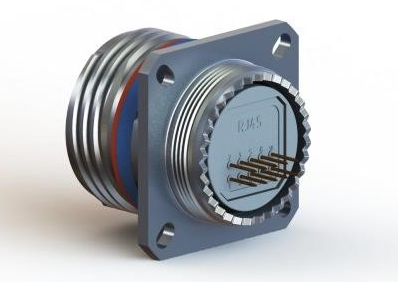

СКЦ102-RJ45/19РП1-N(A,B,C,D,E)W(F)П КРШЕ.430421.001ТУ

приборная розетка для прямого печатного монтажа в отв. печатной платы;

2.2

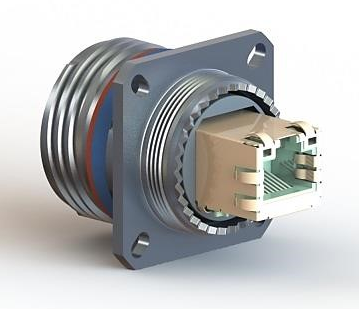

СКЦ102-RJ45/19РВ1-N(A,B,C,D,E)W(F)П КРШЕ.430421.001ТУ

приборная розетка врубного коммутационного сочленения

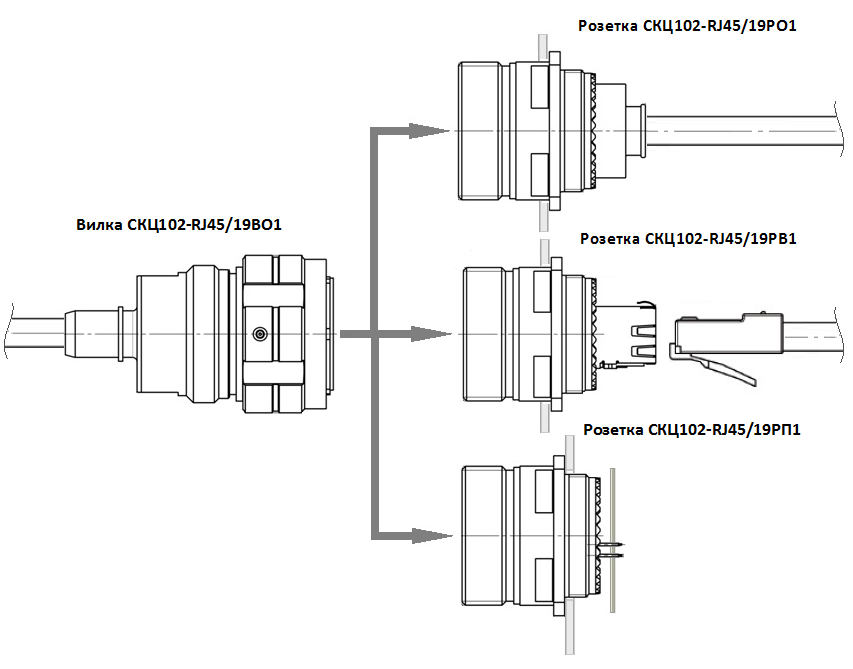

Схема применения соединителей СКЦ102 - RG45:

схема применения
