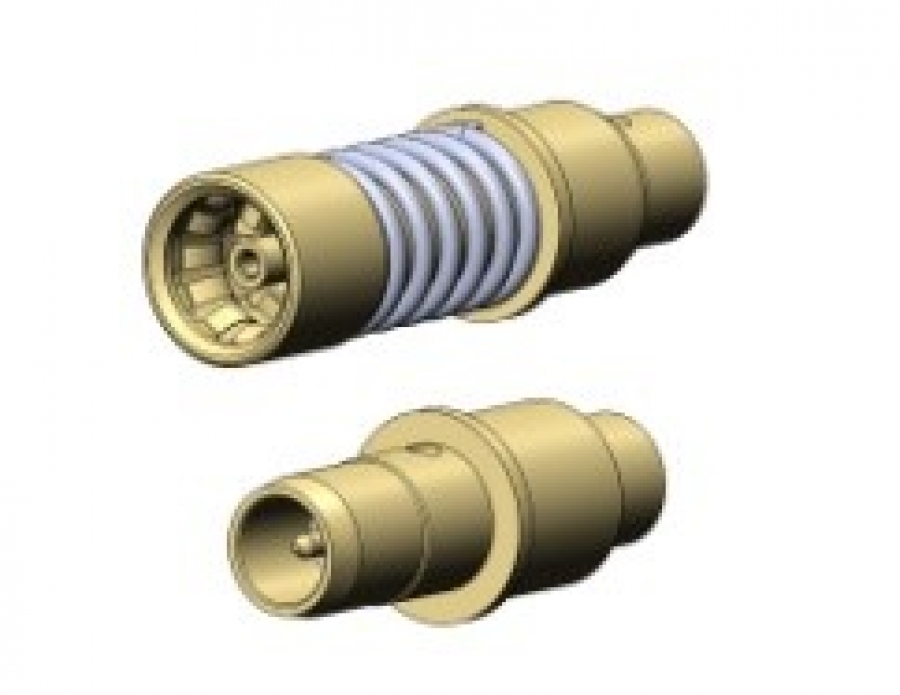

Радиочастотные коаксиальные вставки-контакты для работы в радиочастотных трактов в диапозоне частот до 18 ГГц;
Волновое сопротивление - 50 Ом;
Покрытие - золото.
#8 - условный размер для монтажа в соединители типа СКЦ102
Условные обозначения
РЧ1 - 82 - 503 - Ш(Г)4 - Пк5 - 16 - 02(03)7
| 1. | Наименование вставки-контакта: | радиочастотная коаксиальная |
| 2. | Условный размер: | 8 |
| 3. | Волновое сопротивление: | 50 Ом |
| 4. | Вид контакта: |
Ш - штырь; Г - гнездо |
| 5. | Способ монтажа: | Пк - пайка |
| 6. | Покрытие рабочей части контакта: | 1 - золото |
| 7. | Конструктивное исполнение в зависимости от применяемого кабеля | 02, 03 |
| Номенклатура изделий |
| Штырь: Вставка-контакт РЧ8-50-ШПк-102; РЧ8-50-ШПк-103 |
| Гнездо: Вставка-контакт РЧ8-50-ГПк-101; РЧ8-50-ГПк-103 |
Марка применяемого кабеля для РЧ8-50-Ш(Г)Пк-102: Tflex405, Sucoform_086, Multiflex_086
РК-50-1,5-218 ДКЮГ.358800.023ТУ
Марка применяемого кабеля для РЧ8-75-Ш(Г)Пк-103: Tflex402, Sucoform_141_РЕ/-141_FPE, Multiflex_141
РК-50-1,5-211 ДКЮГ.358800.023ТУ
Допускается применение кабелей других марок, имеющих аналогичную конструкцию и эксплуатационные характеристики не ниже кабелей указанных марок.

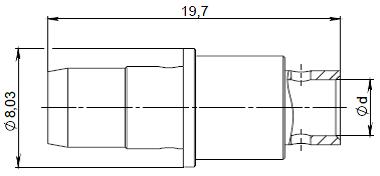

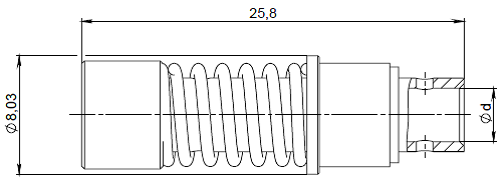

Габаритные и присоединительные размеры, мм:
 |
 |
 |
 |
Пример для заказа:
Вставка-контакт РЧ8-50-ШПк-102 СЦНК.430451.001ТУ, россыпью
Вставка-контакт РЧ8-50-ГПк-103 СЦНК.430451.001ТУ, россыпью
Инструмент обжимной для монтажа
Для обжатия гильзы применять обжимные клещи М22520/5-01 (HX4) и матрицу М22520/5-43 (Y141).
Инструмент поставляется по отдельному заказу.

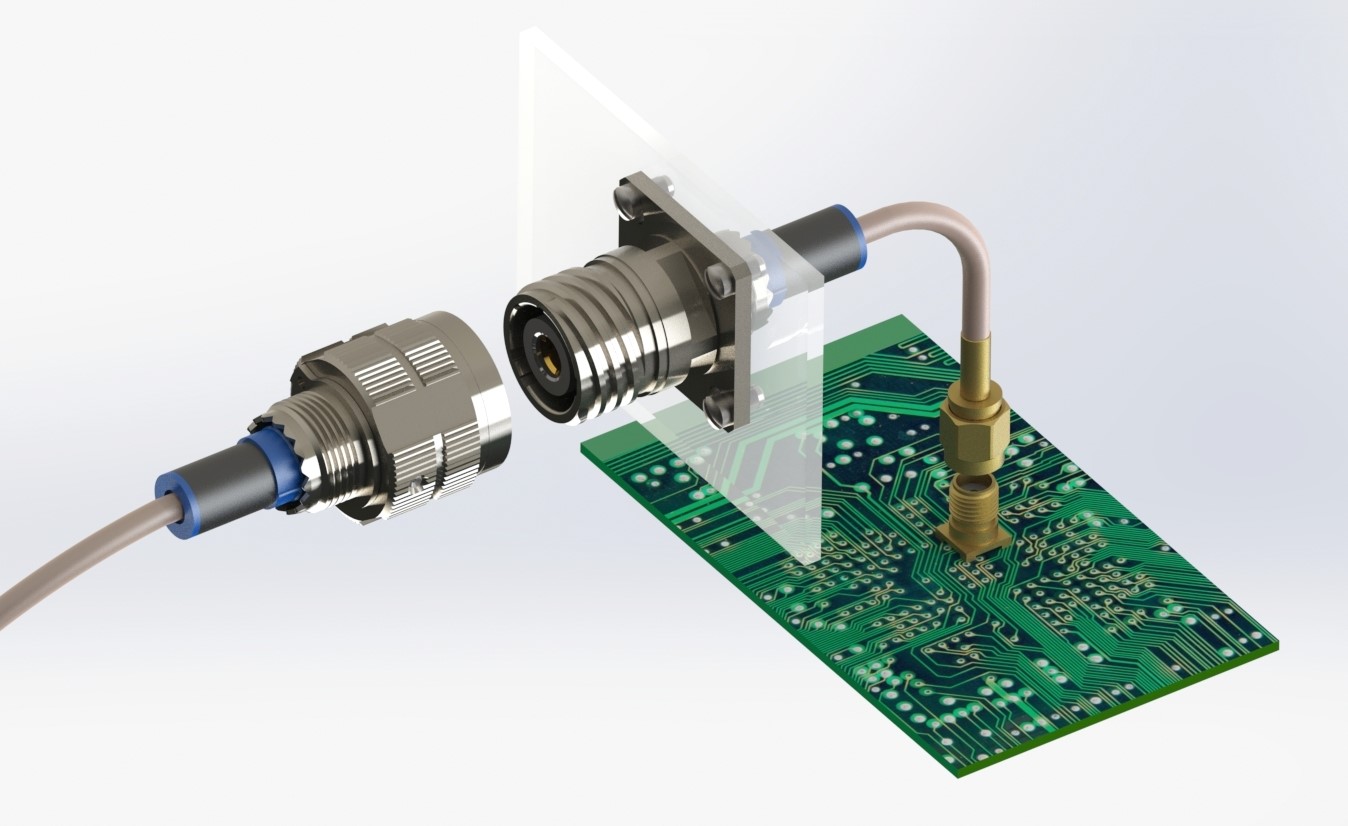

Схема применения изделий типа Вставка-контакт серии РЧ8 Пк с Соединителями типа СКЦ102
Допускается применение на ответной кабельной части и соединителях печатного монтажа – разъемов серии СР-50-7 (тип SMA) по СЦНК.430421.005ТУ [для применения ОТК].
Монтажный инструмент
 |
Для извлечения Вставок-контактов Серии ТВ8 из соединителей типа СКЦ102 и аналогичных по MIL-DTL-38999 по дополнительному заказу поставляется монтажный инструмент - «Извлекатель». |
Пример обозначение при заказе:
Извлекатель КРШЕ.715233.301 КРШЕ.430451.001ТУ
Извлекатель КРШЕ.715233.301 СЦНК.430451.010ТУ [для поставки с приемкой ОТК]
Допускается применение монтажного инструмента для извлечения вставок-контактов иностранного производства М81969/14-06.
