СКЦ102

СКЦ102

тип СКЦ102 КРШЕ.430421.001ТУ [ВП]

СЦНК.430421.010ТУ [ОТК]




knpdf0



Цилиндрические комбинированные соединители





Соединители предназначены для установки вставок-контактов #8 условного размера, применяемых:

- в локальных линий информационного обмена протокола 10/100/1000 BASE-T стандарта Ethernet длиной не более 100 метров и обеспечивают скорость передачи информации до 1000 Мбит/с на частотах до 3 ГГц;

- в электрических цепях радиочастотных трактов в диапазоне частот 3 ГГц, 10 ГГц, 18 ГГц;

- в мультиплексных линиях информационного обмена в диапазоне частот до 500 МГц.



Технические характеристики

Температурный диапазон минус 65 до +155 С°





Условные обозначения



СКЦ1-1022-1(2,4,6,8)3/9(11,17,21,23,25)4-В(Р)5- О(П)6-1(2)7-18-N(A,B,C,D,E)9-W(F)10-П(К)11

1. Тип соединителя соединитель комбинированный цилиндрический
2. Порядковый номер разработки 102
3.

Количество твинаксиальных или квадраксиальных вставок-контактов

1(2,4,6,8)
4 Условный размер корпуса 9(11,17,21,23,25)
5. Часть соединителя:

В - вилка (штыревые вставки-контакты);

Р - розетка (гнездовые вставки-контакты)

6. Способ монтажа:

О - обжатие;

П - пайка (для приборных соединителей)

7. Тип хвостовика:

1- хвостовик цилиндрический;

2 - хвостовик для прямого монтажа в отверстие печатной платы (для способа монтажа - П)

8. Покрытие рабочей части контакта: 1 - золото
9. Поляризация шпонок (шпоночных пазов) корпуса:

N - нормальная;

A, B, C, D, E (согласно приложению B)
10. Покрытие корпусных деталей токопроводное:

W - оливково-зеленый кадмий;

F - никель
11. Тип корпуса:

П - приборный;

К - кабельный

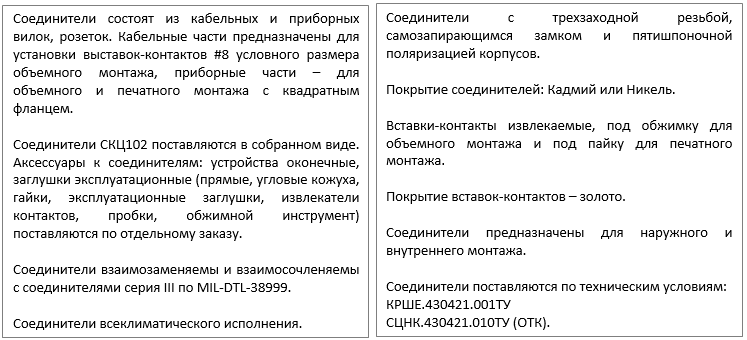

8899

          Соединители типа СКЦ102 предназначены для установки вставок-контактов #8 условного размера по MIL-DTL-38999 серий:

- Серия ТВ8 Твинаксиальные вставки-контакты для стандарта Ethernet;

- Серия КВ8 Квадраксиальные вставки-контакты для стандарта Ethernet;

- Серия РЧ8 Коаксиальные вставки-контакты для радиочастотных трактов;

- Серия ТР8 Триаксиальные  вставки-контакты для мультиплексных линиях информационного обмена;

- Серия КТВ8 Концентричные триаксиальные вставки-контакты для мультиплексных линиях информационного обмена;

- Серия ВКВ8 Октоаксиальные вставки-контакты для стандарта Ethernet;

- Серия РЧ8 Пк Коаксиальные вставки-контакты для радиочастотных трактов;

- Серия СВ8 Силовые вставки-контакты для токовых нагрузок – 25 А;

(см. раздел Вставки-контакты)

Контактные схемы соединителей СКЦ102



        СКЦ102-1/9

          СКЦ102-1/11

         СКЦ102-1/17

         СКЦ102-1/21

         СКЦ102-1/23

        СКЦ102-1/25











1.9










1.11






1.17





1.21



1.23

1.25

Условный размер: корпус - 9

 Условный размер: корпус - 11

Условный размер: корпус - 17

Условный размер: корпус - 21

Условный размер: корпус - 23

Условный размер: корпус - 25



Типоконструкции соединителей СКЦ102

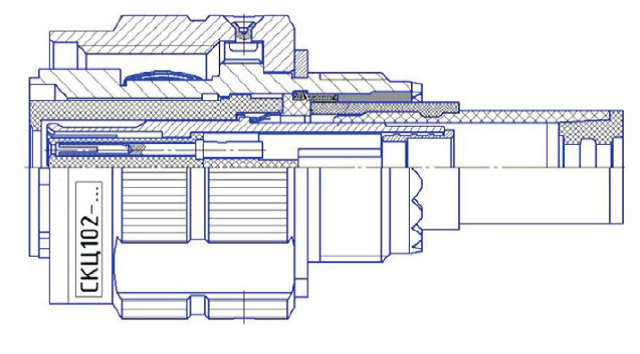

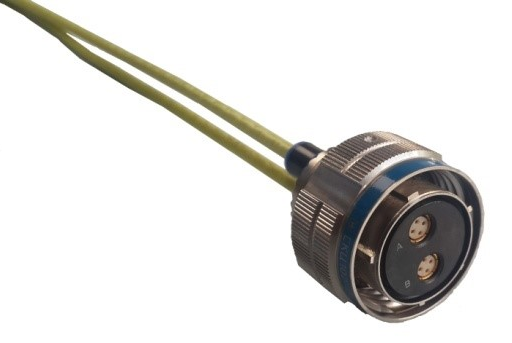

Вилка (Розетка) кабельная СКЦ102

     Условное обозначение:

Вилка СКЦ102-1/9ВО11-NWК

        Условное обозночение:

Розетка СКЦ102-1/9РО11-NWК

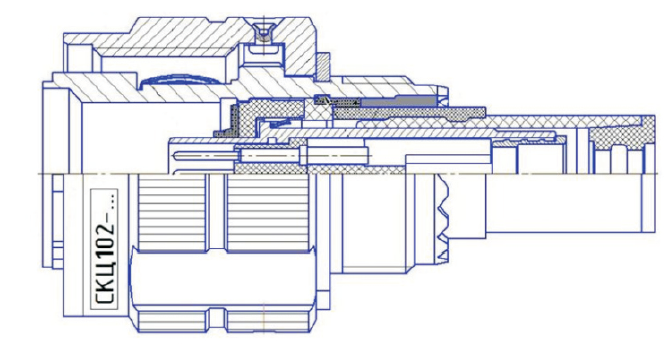

вилка скц розетка скц

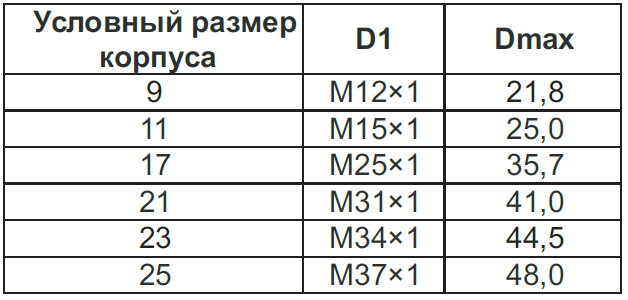

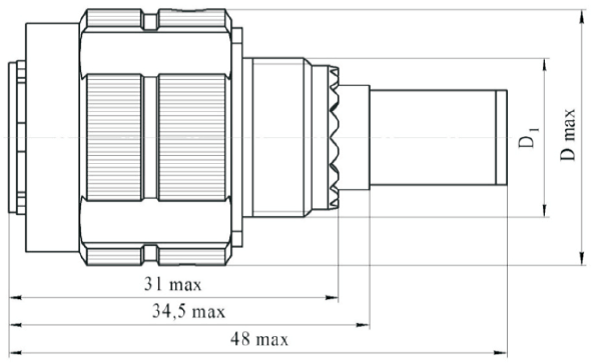

Габаритные и присоединительные размеры, мм:

размер размерpng



Вилка (Розетка) приборная СКЦ102

Условное обозночение:

Вилка СКЦ102-1/9ВО11-NWП            Вилка СКЦ102-1/9ВП21-NWП

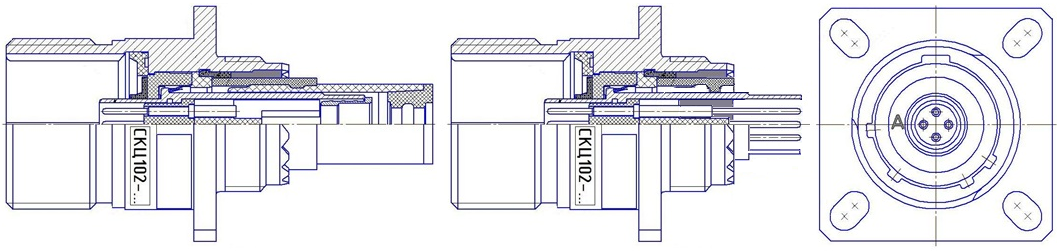

вилка усл.обоз

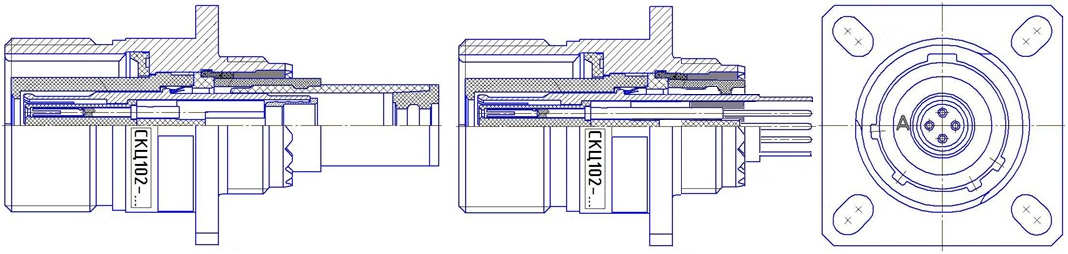

Условное обозначение:

Розетка СКЦ102-1/9РО11-NWП          Розетка СКЦ102-1/9РП21-NWП
розетка рис



Габаритные и присоединительные размеры, мм:

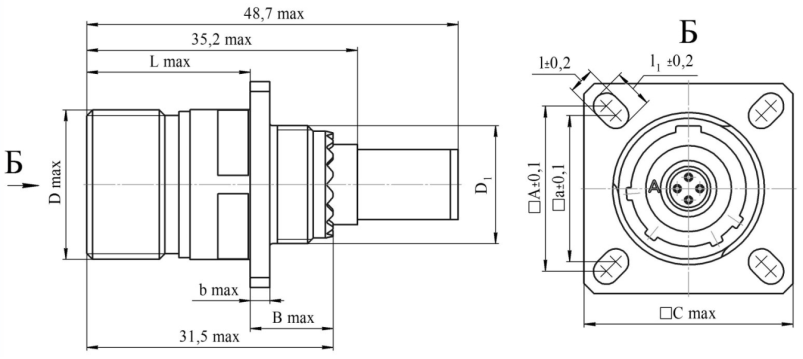

                     Вилка (Розетка) приборного исполнения

           для вставок-контактов под объемный монтаж

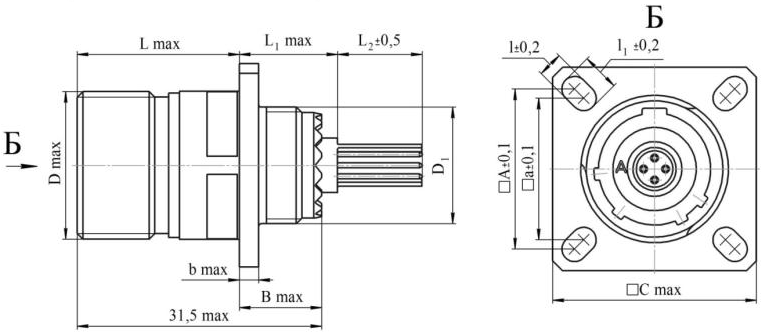

                     Вилка (Розетка) приборного исполнения

        для вставок-контактов под печатный монтаж на плату

для вставок габарит.печат.монт



Условное обозначение Условный размер корпуса Размеры, мм
А а B max b max C max D max D1 L max L1 max   L2*  I I1
СКЦ102-1/9В(Р)....П 9  18,26    15,09   10,6 2,5 24,1  15,88   М12х1  20,9 13,2

10,8

или

6,5

3,25 5,49
СКЦ102-1/11В(Р)....П 11 20,62 18,26 26,5  19,05   М15х1   4,93
СКЦ102-2/17В(Р)....П 17 26,97 24,61 33,6 30,16 М25х1
СКЦ102-4/21В(Р)....П 21 31,75 29,63 11,4 3,2 40,0 34,93 М31х1 20,1 14
СКЦ102-6/23В(Р)....П 23 34,93 31,75 43,2 38,10 М34х1 3,91 6,15
СКЦ102-8/25В(Р)....П 25 38,10 34,93 46,3 41,28 М37х1
Примечание - * в зависимости от типоконструкции вставки - контакта печатного монтажа



Вилки (Розетки) соединителей СКЦ102 имеют 5 ориентирующих элементов,

базированных под определенными углами в зависимости от ориентации N, A, B, C, D, E

cогласно MIL-DTL-38999

вилка ттт вилка ррр
рисpng рис1png
         вид с торца приборного корпуса       вид с торца кабельного корпуса

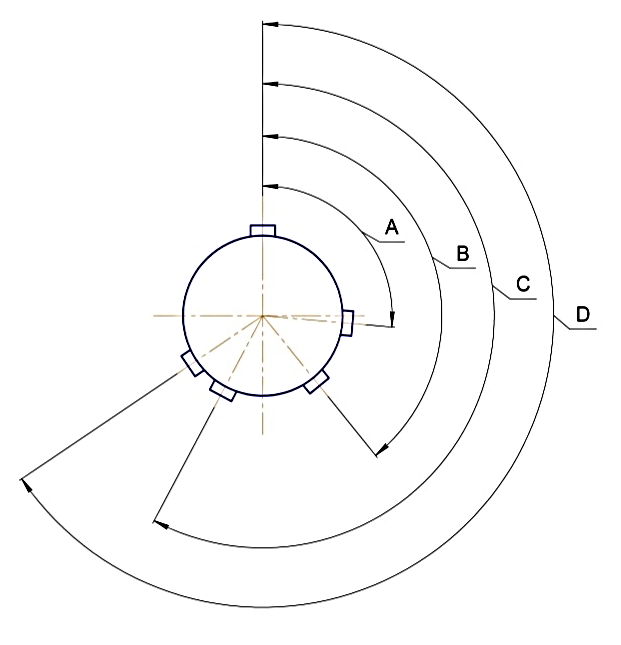

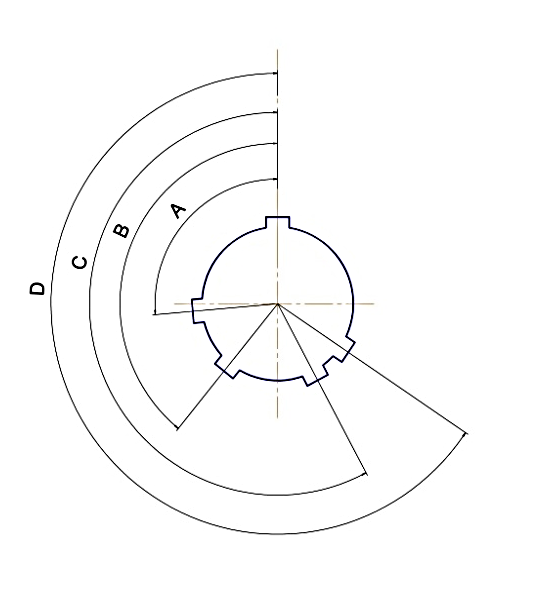

Поляризация соединителей СКЦ102

(угловое расположение шпонок/шпоночных пазов корпусов)

           Условный размер корпуса   Углы             Обозначение поляризации
   N      A       B       C      D       E
                                9       A0    105   102    80    35    64     91
      B0    140   132   118   140   155   131
      C0    215   248   230   205   234   197
      D0    265   320   312   275   304   240
                               11       A0    95   113    90    53   119    51
      B0   141   156   145   156   146   141
      C0   208   182   195   220   176   184
      D0   236   292   252   255   298   242
                             17-25       A0    80   135    49    66    62    79
      B0   142   170   169   140   145   153
      C0   196   200   200   200   180   197
      D0   293   310   244   257   280   272



Варианты покрытий соединителей СКЦ102



роз

Розетка приборная СКЦ102 - 1/9

Покрытие - Кадмий

роз.прибор.2

Розетка приборная СКЦ102 - 1/9

Покрытие - Никель

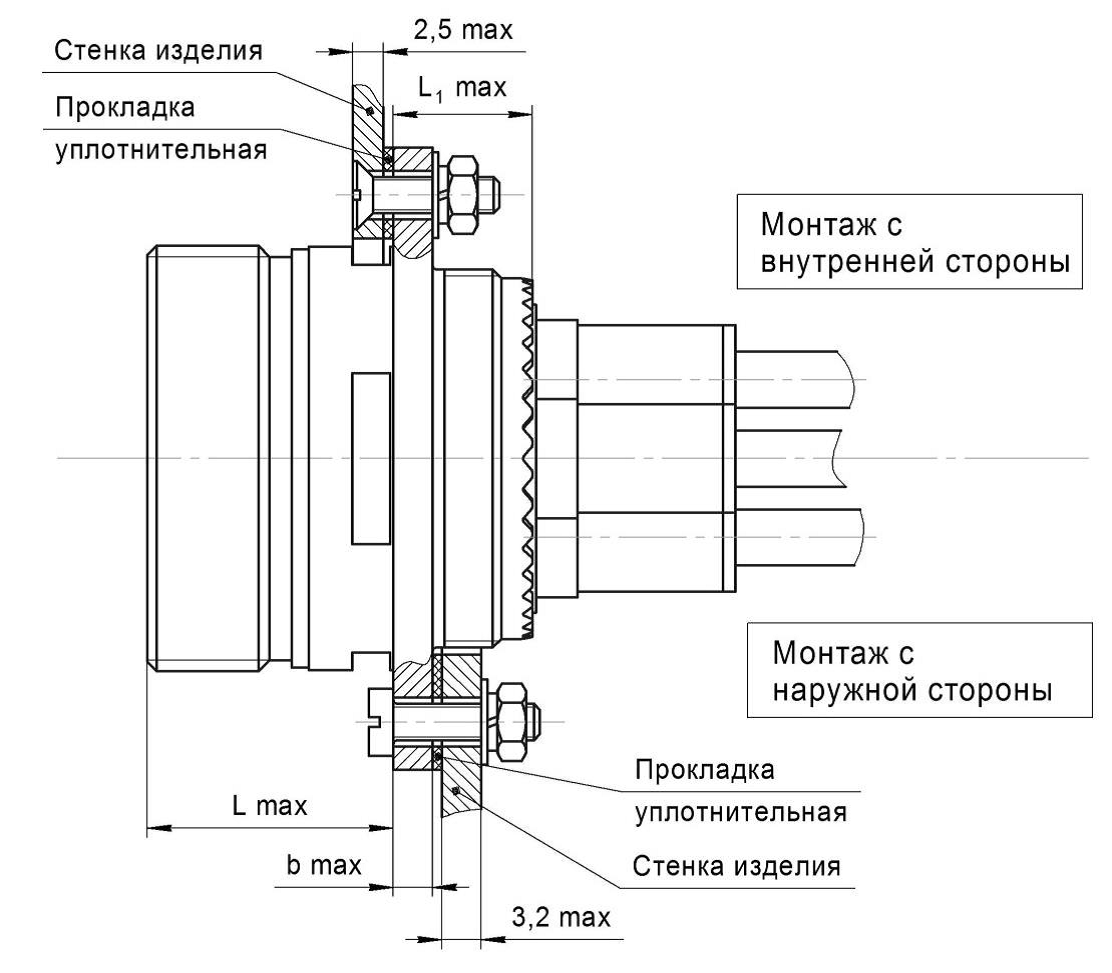

Механический монтаж соединителей СКЦ102

механич.монтаж

Пример обозначения соединителя СКЦ102 для заказа:

1222

Розетка СКЦ102-2/17РО11-NFК с вставками - контактами КВ8-100-ГО-101 КРШЕ.430321.001ТУ, россыпью

Кабельная розетка СКЦ102 - 17 условного размера, с двумя отв. #8 условного размера, с ориентацией базирующих элементов N, покрытие корпуса – Никель, в комплекте с двумя вставками-контактами КВ8-100-ГО-101 под объемный монтаж на кабель.

0099

Вилка СКЦ102-2/17ВО11-CWК  КРШЕ.430321.001ТУ, без вставок-контактов

Кабельная вилка СКЦ102 - 17 условного размера, с двумя отв. #8 условного размера, с ориентацией базирующих элементов С, покрытие корпуса – Кадмий.

777

Розетка СКЦ102-8/25РО11-АFК с вставками - контактами ТВ8-100-ГО-101 КРШЕ.430321.001ТУ, россыпью

Приборная розетка СКЦ102 - 25 условного размера, с восьмью отв. #8 условного размера, с ориентацией базирующих элементов А, покрытие корпуса – Никель, в комплекте с восьмью вставками-контактами ТВ8-100-ГО-101 под объемный монтаж на кабель.

888

Розетка СКЦ102-1/9РО21-ВWП с вставками - контактами КВ8-100-ГП-151 КРШЕ.430321.001ТУ, россыпью

Приборная розетка СКЦ102 - 9 условного размера, с одним отв. #8 условного размера, с ориентацией базирующих элементов В, покрытие корпуса – Кадмий, в комплекте с одной вставкой-контактом КВ8-100-ГП-151 под монтаж в отв. печатной платы.

4444

Розетка СКЦ102-1/9РО11-NFП КРШЕ.430321.001ТУ, без вставок-контактов

Вставка-контакт РЧ8-50-ГО-101 СЦНК.430451.001ТУ.

Поставка изделий: Приборная розетка СКЦ102 - 9 условного размера, с одним отв. #8 условного размера, с ориентацией базирующих элементов N, покрытие корпуса – Никель и коаксиальная радиочастотная гнездовая 50-Омная вставка-контакт РЧ8-50-ГО-101 для объемного монтажа на кабель.

0333

Вилка СКЦ102-1/9ВО11-NFП КРШЕ.430321.001ТУ, без вставок-контактов

Вставка-контакт РЧ8-75-ШО-101 СЦНК.430451.001ТУ.

Поставка изделий: Приборная розетка СКЦ102 - 9 условного размера, с одним отв. #8 условного размера, с ориентацией базирующих элементов N, покрытие корпуса – Никель и коаксиальная радиочастотная штыревая 75-Омная вставка-контакт РЧ8-75-ШО-101 для объемного монтажа на кабель.



Вариант применения изделий СКЦ102 и СНЦ160

по высокоскоростной передачи информации 1,0 Гбит/с стандарта Ehternet

на основе соединителей СКЦ102 и СНЦ160

 схема



АО «Завод Атлант» проводит разработку, изготовление, поставку и сопровождение у потребителя

Кабельных Сборок на основе соединителей СКЦ102 и СНЦ160.

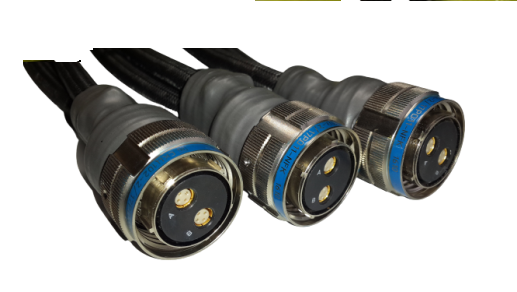

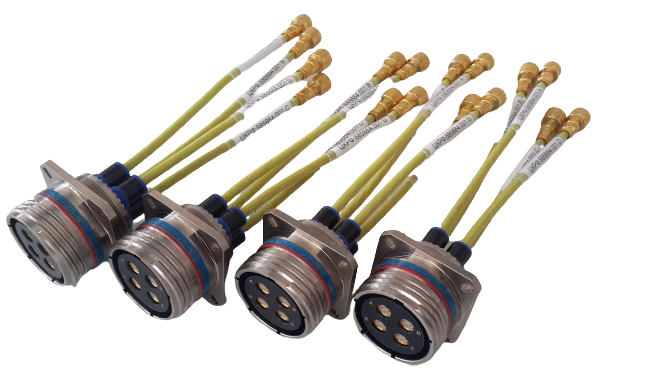

Примеры кабельных сборок
пример кабсборpng примеркабсбор2

Кабельная сборка для Блока Коммутатор – Маршрутизатор, ООО «НПП «Цифровые решения» г. Москва для высокоскоростной передачи данных применительно в аппаратуре ОАО «РКК Энергия».

Кабельная сборка для Модернизированного Цифрового Индикатора, разработанного АО «ЭЛАРА» г. Чебоксары для высокоскоростной передачи данных применительно в самолето- и вертолетостроении.
