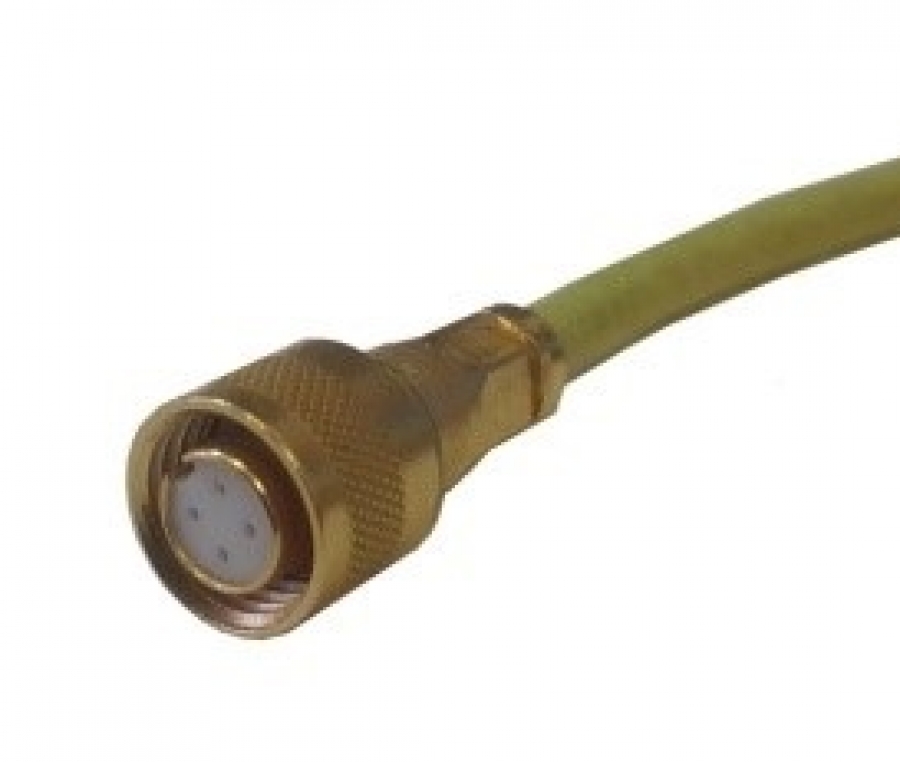

Розетка СНЦ160-4РО11-100, СЦНК160-4РО11-100-01

КРШЕ.430421.001ТУ [ВП]

СЦНК.430421.010ТУ [ОТК]



снц4вп31

Квадраксиальная розетка объемного монтажа на кабель

Рабочая частота: до 3 ГГц.

Волновое сопротивление: 100 Ом.

Покрытиезолото.



Марка применяемого кабеля для Розетка СНЦ160-4РО11-100: Tensolite NF24Q100

                                                                                                                   ABS 1503 KD24

Марка применяемого кабеля для Розетка СНЦ160-4РО11-100-01: КВЧнг(А)-5е-БГ 1х4х0,78 ФЖТК.357400.063ТУ

Допускается применение кабелей других марок, имеющих аналогичную конструкцию и эксплуатационные характеристики не ниже кабелей указанных марок.


Пример для заказа:

Розетка СНЦ160-4РО11-100  КРШЕ.430421.001ТУ [для поставки с приемкой ВП]

Розетка СНЦ160-4РО11-100-01  КРШЕ.430421.010ТУ [для поставки с приемкой ОТК]

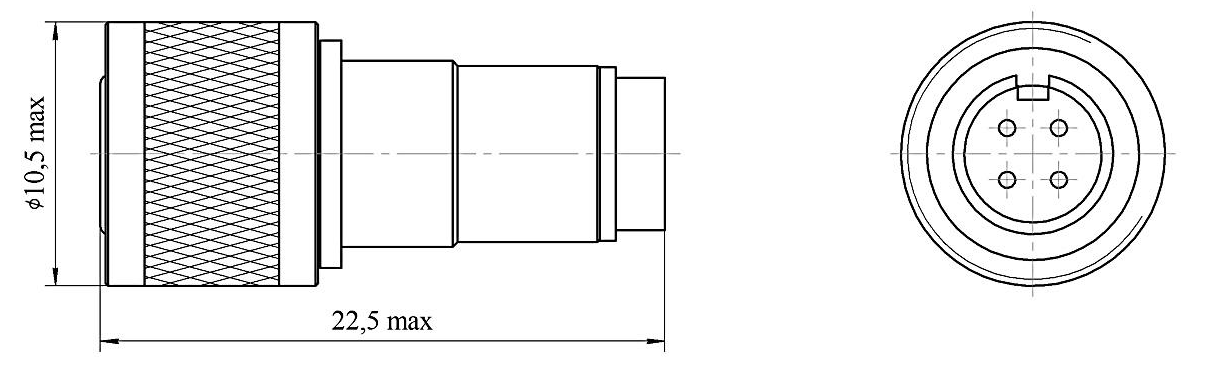

Габаритные и присоединительные размеры, мм.
розетка

Поставка изделий типа Розетка СНЦ160 осуществляется россыпью.



Инструмент обжимной для монтажа Розетка СНЦ160-4РО11-100, Розетка СНЦ160-4РО11-100-01 на кабель:

- для обжатия контактов (гнезд) применять обжимные клещи М22520/2-01 (AFM8)

                                                                                          и позиционер М22520/2-34 (К709)

- для обжатия корпуса розетки применять обжимные клещи М22520/5-01 (HX4)

                                                                                               и матрицу М22520/5-45 (Y143)

Монтаж кабеля на розетки типа СНЦ160 проводить в соответствии КРШЕ.430421.001РЭ.

Инструмент поставляется по отдельному заказу.



Постава кабельных сборок под заказ на основе Розетка СНЦ160-4РО11-100

99

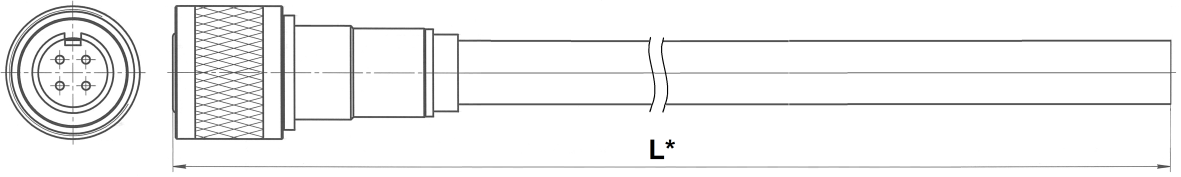

Кабельная сборка КС 160-4-2 х L* КРШЕ.430421.010ТУ, где L* - длина, для кабеля Tensolite NF24Q100;

Кабельная сборка КС 160-4-1-01 х L* КРШЕ.430421.010ТУ, где L* - длина, для кабеля КВЧнг(А)-5е-БГ 1х4х0,78



888999

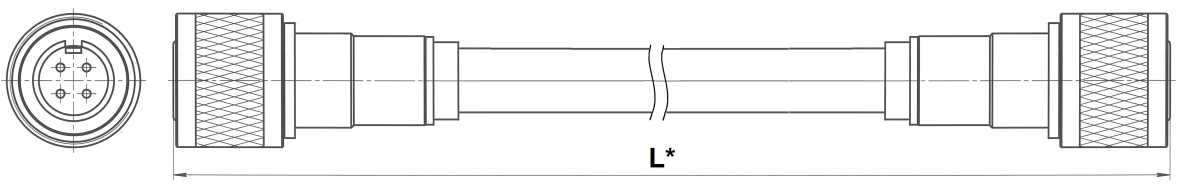

Кабельная сборка КС 160-4-2 х L* КРШЕ.430421.010ТУ, где L* - длина, для кабеля Tensolite NF24Q100;

Кабельная сборка КС 160-4-1-01 х L* КРШЕ.430421.010ТУ, где L* - длина, для кабеля КВЧнг(А)-5е-БГ 1х4х0,78
