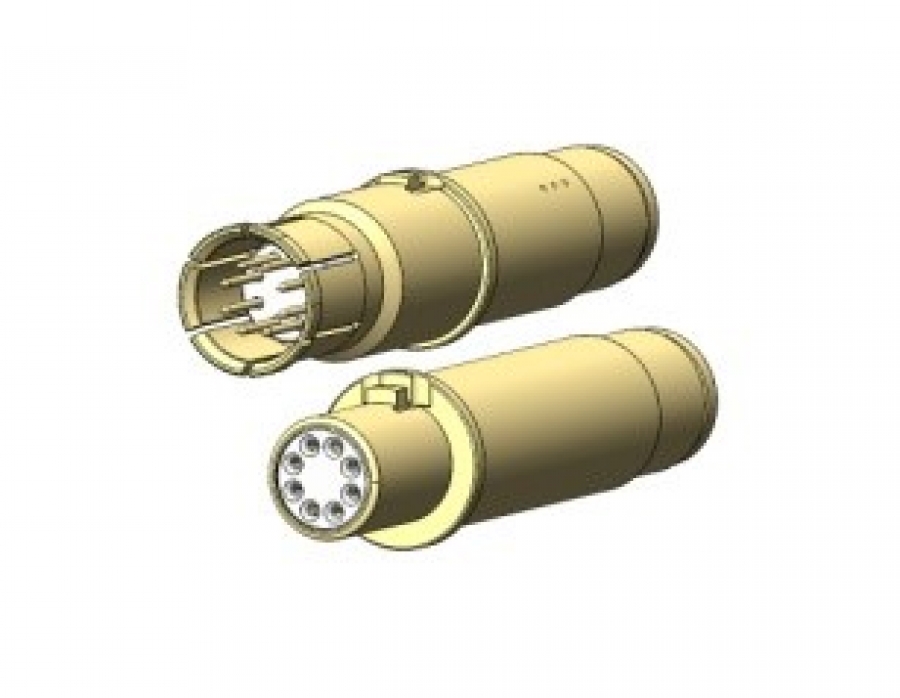

Серия ВКВ8 (Новая разработка)

СЦНК.430451.001ТУ

Октоаксиальные вставки-контакты для локальных линий информационного обмена протокола 10\100\1000 BASE-T СТАНДАРТА Ethernet, 10G стандарта Ethernet длиной не более 100 метров и обеспечивают скорость передачи информации до 1000 Мбит\с на частотах до 3 ГГц;

Волновое сопротивление - 100 Ом;

Покрытие - золото.

#8 - условный размер для монтажа в соединители типа СКЦ102



      Условные обозначения

 ВКВ1 - 82 - 1003 - Ш(Г)4 - О5 - 16 - 017

1. Наименование вставки-контакта: радиочастотные октоксиальные
2. Условный размер: 8
3. Волновое сопротивление: 100 Ом
4. Вид контакта:

Ш - штырь;

Г - гнездо

5. Способ монтажа: О- обжимка
6. Покрытие рабочей части контакта: 1 - золото
7. Конструктивное исполнение в зависимости от применяемого кабеля 01



              Номенклатура изделий
Штырь: Вставка-контакт ВКВ8-100-ШО-101
Гнездо: Вставка-контакт ВКВ8-100-ГО-101



Марка применяемого кабеля для ВКВ8-100-Ш(Г)О-101: СПЕЦЛАН S/FTP Cat 7A PVC/PUR/PE 4x2x0,48;

                                                                                                         СПЕЦЛАН S/FTP Cat 7A PVC LS нг(D) 4x2x0,48;

                                                                                                         СПЕЦЛАН S/FTP Cat 7A ZH нг(A) 4x2x0,48

                                                                                                         ТУ 16.К99-058-2014

Допускается применение кабелей других марок, имеющих аналогичную конструкцию и эксплуатационные характеристики не ниже кабелей указанных марок.

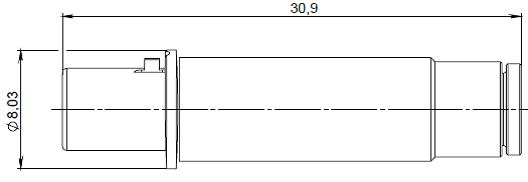

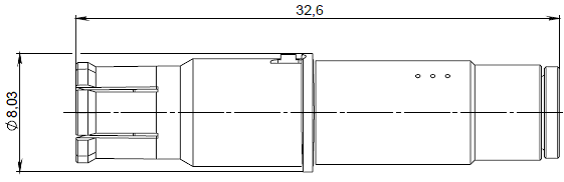

Габаритные и присоединительные размеры, мм:



Вставка - контакт ВКВ8-100-ШО-101 Вставка - контакт ВКВ-100-ГО-101
РЧ8 шо рч8 го



Пример для заказа:

Вставка-контакт ВКВ8-100-ШО-101 СЦНК.430451.001ТУ, россыпью

Вставка-контакт ВКВ8-100-ГО-101 СЦНК.430451.001ТУ, россыпью

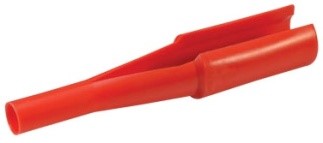

Монтажный инструмент

монтаж

Для извлечения Вставок-контактов Серии ТВ8 из соединителей типа СКЦ102 и аналогичных по MIL-DTL-38999 по дополнительному заказу поставляется монтажный инструмент - «Извлекатель».



Пример обозначение при заказе:

Извлекатель КРШЕ.715233.301 КРШЕ.430451.001ТУ

Допускается применение монтажного инструмента для извлечения вставок-контактов иностранного производства М81969/14-06.
