СКВиП1

СКВиП1

СКВиП1 - это соединители клеммные винтовые, для печатного монтажа.

Обеспечивают подключение сигнальных и силовых линий (питания) в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов при max напряжении со значением до 300 В.

СЦНК.434410.046ТУ [ВП]


Без названия

Условные обозначения

  СКВиП 1 - 1,52 -  7,623 - 4 2(3)5

1. Тип изделия соединитель клеммный винтовой с изолирующими перегородками печатного монтажа
2. Максимальное сечение провода, присоединяемого к клемме, мм2 1,5
3. Шаг контактов

7,62

4. Количество контактов

4

5. Покрытие контактов

2 - серебро

3 - олово

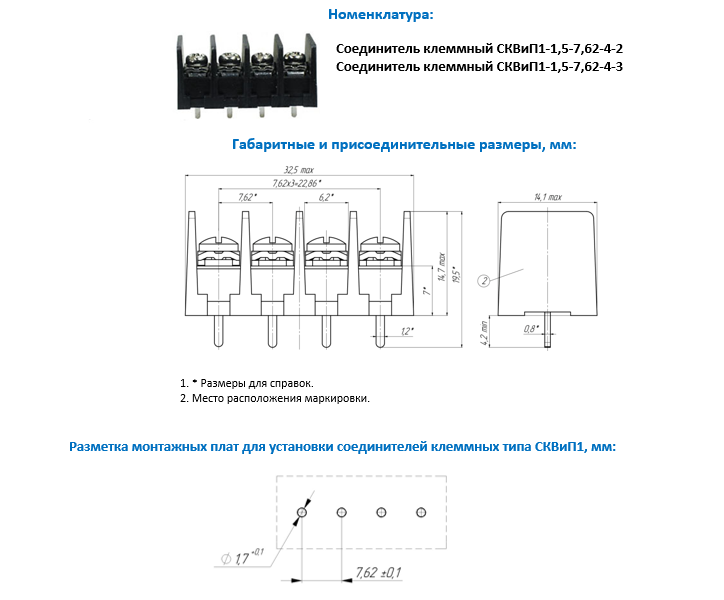

сквип все сразу

Пример для заказа:

Соединитель клеммный СКВиП1-1,5-7,62-4-2 СЦНК.434410.046ТУ [приемка ВП]

(Четырех контактный соединитель, с шагом контактов 7,62 мм, для присоединения провода максимального сечения 1,5 мм2 , покрытие контактов – серебро, поставка с приемкой ВП.)

Соединитель клеммный СКВиП1-1,5-7,62-4-3 СЦНК.434410.046ТУ [приемка ВП]

(Четырех контактный соединитель, с шагом контактов 7,62 мм, для присоединения провода максимального сечения 1,5 мм2 , покрытие контактов – олово, поставка с приемкой ВП.)
