Вилка СНЦ160-4ВП31-100-Д

КРШЕ.430421.001ТУ [ВП]

СЦНК.430421.010ТУ [ОТК]



снц4вп31

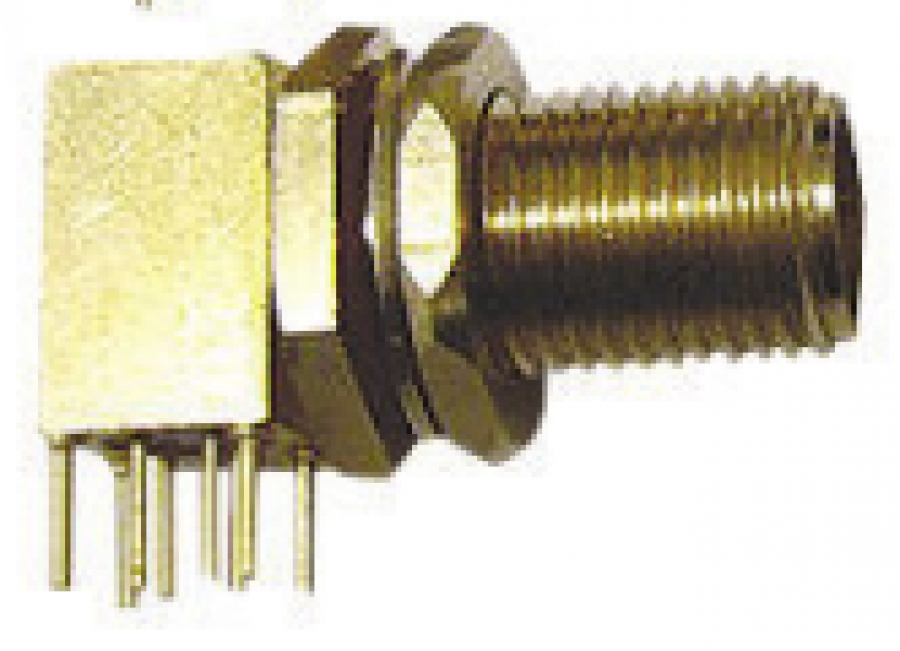

Квадраксиальная удлиненная вилка углового монтажа на печатную плату и монтажа для крепления на панель прибора.

Рабочая частота: до 3 ГГц.

Волновое сопротивление: 100 Ом.

Покрытиезолото.

Пример для заказа:

Вилка СНЦ160-4ВП31-100-Д  КРШЕ.430421.001ТУ [для поставки с приемкой ВП]

Вилка СНЦ160-4ВП31-100-Д  КРШЕ.430421.010ТУ [для поставки с приемкой ОТК]

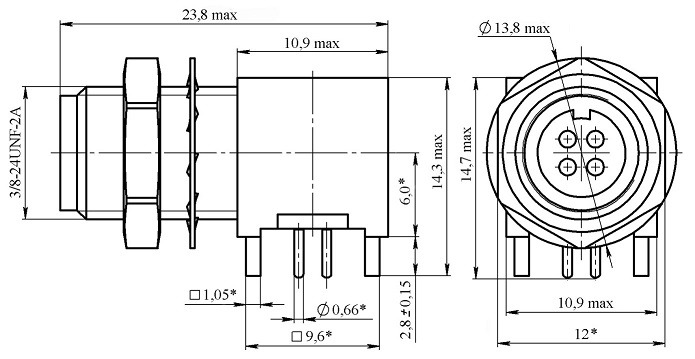

Габаритные и присоединительные размеры, мм.

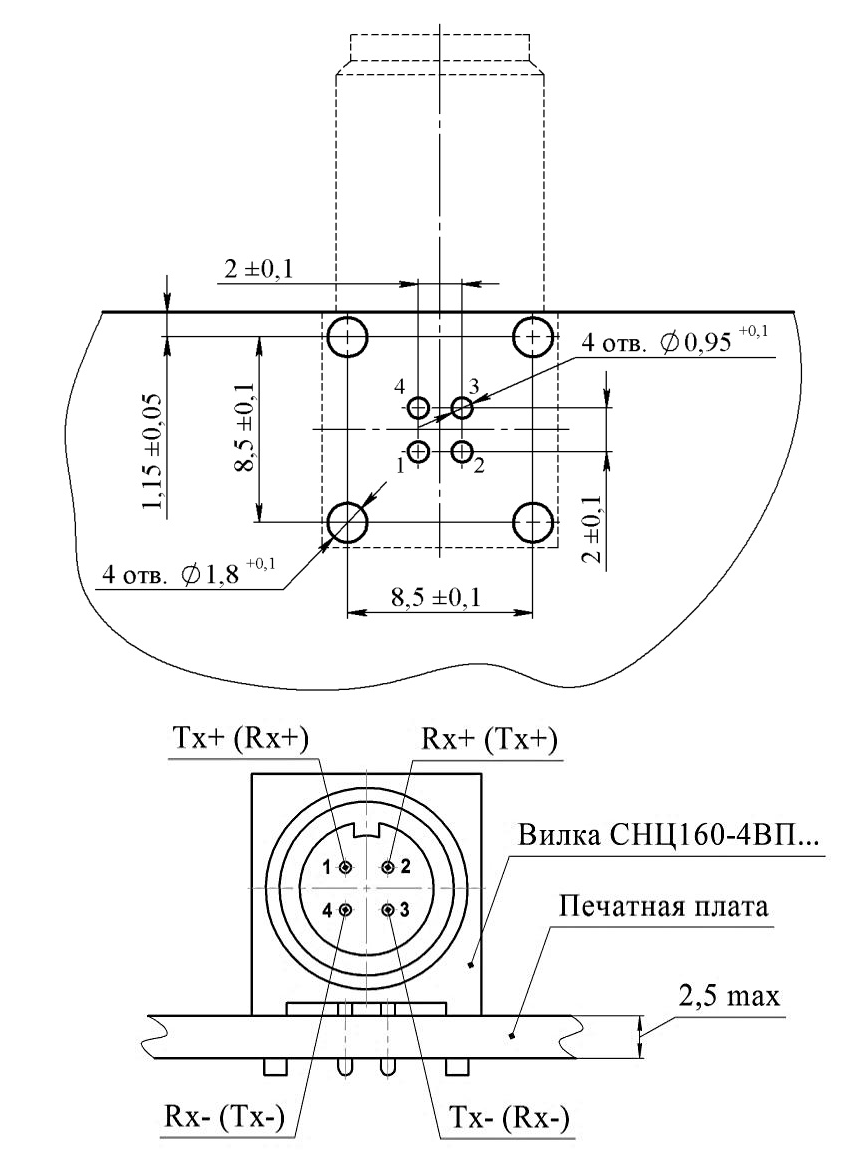

Разметка печатной платы.

Нумерация контактов показана условно.

                             Размеры, мм.
 пробный рисунок  4вп

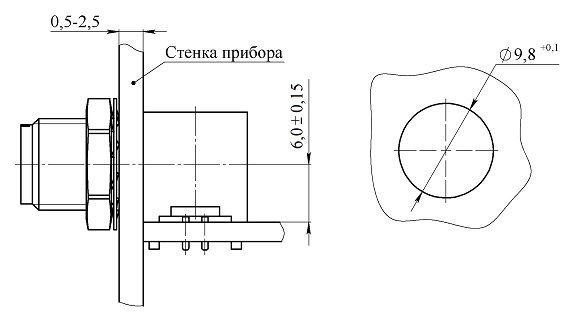

Механический монтаж. Размеры в мм.

Механический монтаж вилки СНЦ160 4ВП31 100 Д



Вилка СНЦ160-4ВП31-100-Д  КРШЕ.430421.001ТУ (.010ТУ) сочленяется с розеткой СНЦ160-4РО11-100,

СНЦ160-4РО11-100-01 или аналогичными по MIL DTL 38999.

Поставка изделий типа Вилка СНЦ160 осуществляется в собранном виде.

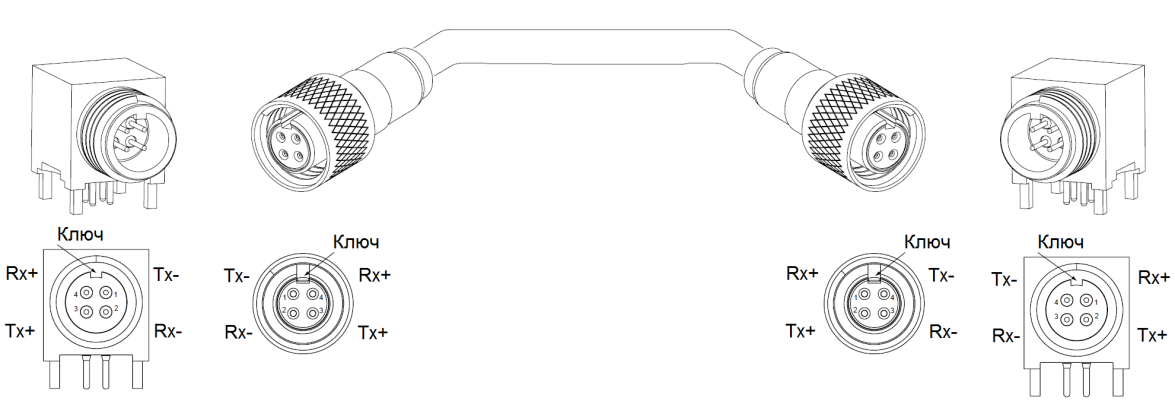

Схема подключения соединителей типа СНЦ160 для высокоскоростной передачи информации



Розетка СНЦ160-4РО11-100

или Розетка СНЦ160-4РО11-100-01

аапп333

Вилка СНЦ160-4ВП31-100-Д

или Вилка СНЦ160-4ВП31-100



kn3d0
