СРТ-75

СРТ-75

СРТ-75 - Это соединители предназначеные для эксплуатации в электрических цепях радиочастотных трактов.

СЦНК.434511.501ТУ [ВП]


    • knpdf0

Серия СРТ-75 - это радиочастотные триаксиальные байонетные и врубные соединители.

Рабочий диапазон частот от 0,5 до 1,5 МГц.


Технические характеристики

Волновое сопротивление 75 Ω
Рабочее напряжение не более 200 В
Рабочая частота от 0,5 до 1,5 МГц
Сопротивление изоляции не менее 1000
Количество соединений 500
Температурный диапазон минус 65 до +85 С°



Условные обозначения

СРТ -  75 -  425(426, 427, 428, 429, 431, 433)3  -  Ф -  1(2,3,4,5,6,7) -  К

1. Серия соединителя Соединитель радиочастотный
2. Волновое сопротивление 75
3.

Номер разработки

байонетное сочленение:

425 – вилка кабельная;

431 – вилка кабельная с удлиненным хвостовиком;

426 – розетка приборно-кабельная;

433 – розетка приборно-кабельная с удлиненным хвостовиком;

427 – розетка приборная;

врубное сочленение:

428 – вилка кабельная;

429 – розетка кабельная.
4. Изоляционный материал соединителя:

Ф - фторопласт

5.

Числа, обозначающие номер поляризации для соединений байонетного сочленения.

Отсутствие числа- для соединителей с нормальным (через 1200)

расположением осей пазов (для вилок) и выступов (для розеток)

1 (2,3,4,5,6,7)

6. Условное обозначение предприятия – изготовителя ( ОАО «Завод Элекон»)

К

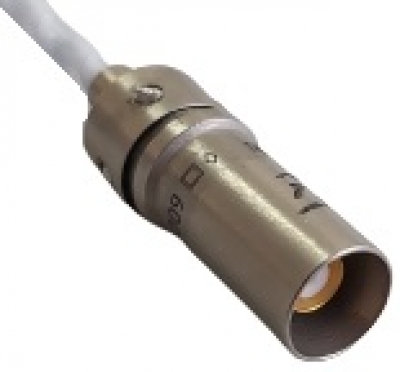

СРТ-75-425Ф(1, 2, 3, 4, 5, 6, 7 )К

НКЦС.434511.501ТУ [поставка ВП]

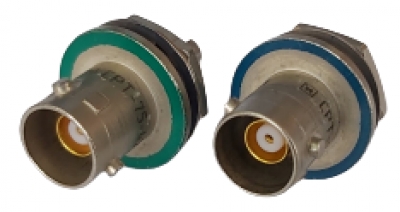

СРТ-75-426Ф(1, 2, 3, 4, 5, 6, 7)К

НКЦС.434511.501ТУ [поставка ВП]

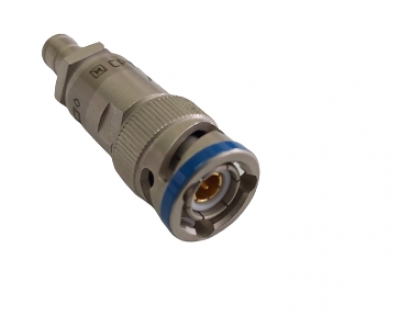

СРТ-75-427Ф(1, 2, 3, 4, 5, 6, 7 )К

НКЦС.434511.501ТУ [поставка ВП]

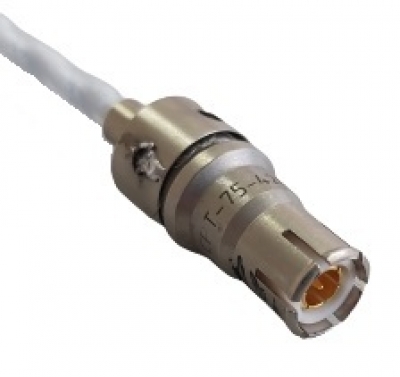

СРТ-75-428ФК

НКЦС.434511.501ТУ [поставка ВП]

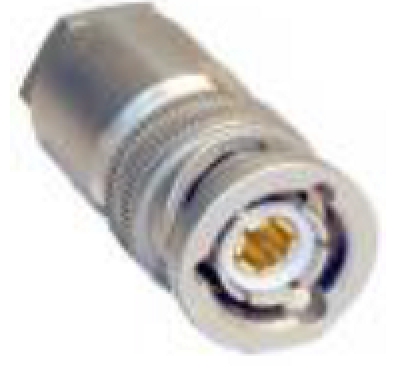

СРТ-75-429ФК

НКЦС.434511.501ТУ [поставка ВП]

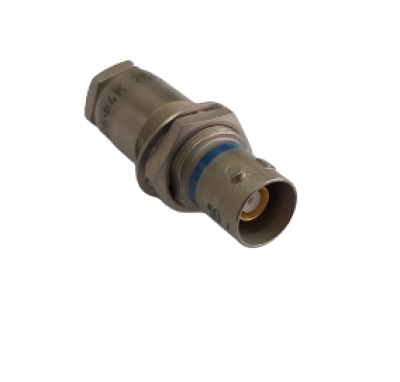

СРТ-75-431Ф(1, 2, 3, 4, 5, 6, 7 )К

НКЦС.434511.501ТУ [поставка ВП]

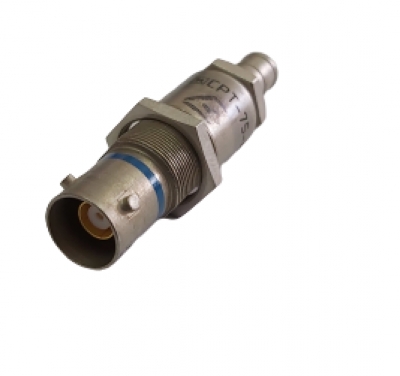

СРТ-75-433Ф(1, 2, 3, 4, 5, 6, 7 )

НКЦС.434511.501ТУ [поставка ВП]
