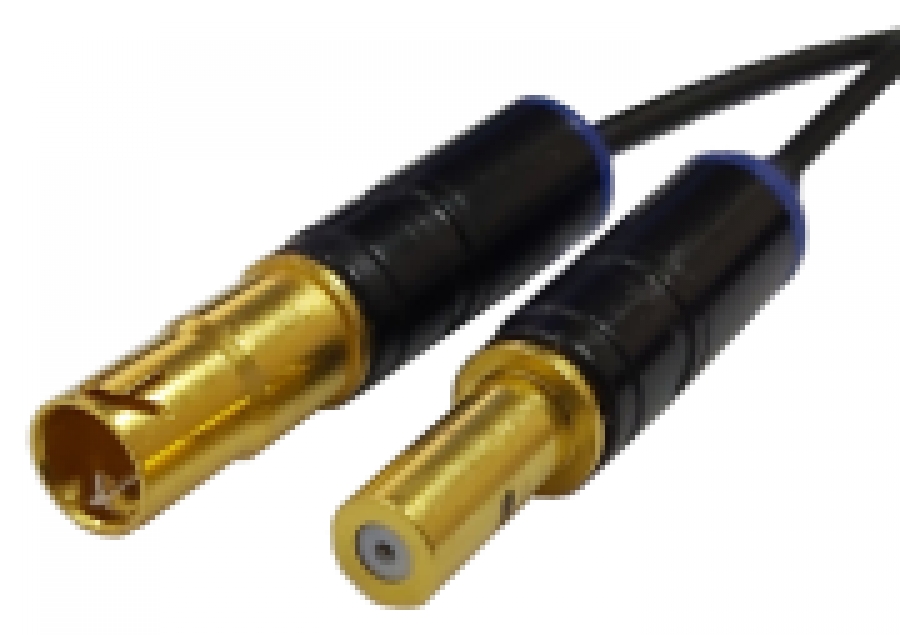

Радиочастотные коаксиальные вставки-контакты для работы в радиочастотных трактов в диапозоне частот до 3 ГГц;
Волновое сопротивление - 50 Ом; 75 Ом
Покрытие - золото.
#8 - условный размер для монтажа в соединители типа СКЦ102
Условные обозначения
РЧ1 - 82 - 50(75)3 - Ш(Г)4 - О5 - 16 - 017
| 1. | Наименование вставки-контакта: | радиочастотная коаксиальная |
| 2. | Условный размер: | 8 |
| 3. | Волновое сопротивление: | 50 Ом,75 Ом |
| 4. | Вид контакта: |
Ш - штырь; Г - гнездо |
| 5. | Способ монтажа: | О - обжимка |
| 6. | Покрытие рабочей части контакта: | 1 - золото |
| 7. | Конструктивное исполнение в зависимости от применяемого кабеля | 01 |
| Номенклатура изделий |
| Штырь: Вставка-контакт РЧ8-50-ШО-101; РЧ8-75-ШО-101 |
| Гнездо: Вставка-контакт РЧ8-50-ГО-101; РЧ8-75-ГО-101 |
Марка применяемого кабеля для РЧ8-50-Ш(Г)О-101: РК 50-1,5-11 ГОСТ 11326.62
РК 50-1,5-21 ГОСТ 11326.73
Марка применяемого кабеля для РЧ8-75-Ш(Г)О-101: РК 75-1,5-11 ГОСТ 11326.68
РК 75-1,5-22 ТУ 16-505.197
Допускается применение кабелей других марок, имеющих аналогичную конструкцию и эксплуатационные характеристики не ниже кабелей указанных марок.

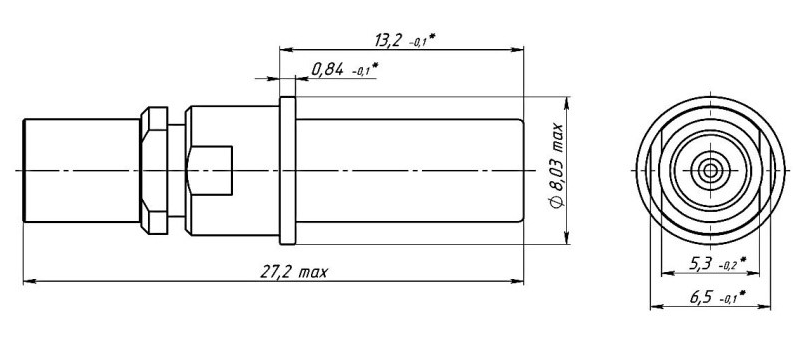

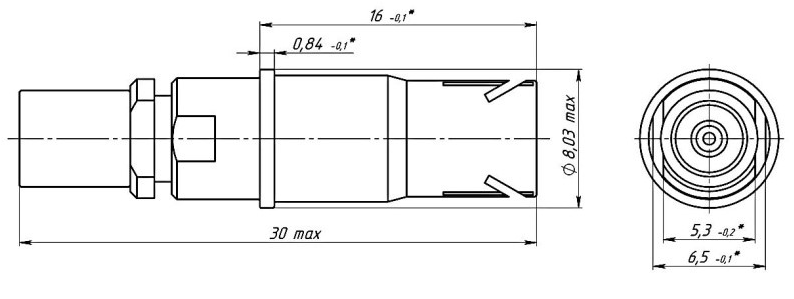

Габаритные и присоединительные размеры, мм:
| Вставка-контакт РЧ8-50(75)-ШО-101 | Вставка-контакт РЧ8-50(75)-ГО-101 |
 |
 |
Пример для заказа:
Вставка-контакт РЧ8-50-ШО-101 СЦНК.430451.001ТУ, россыпью
Вставка-контакт РЧ8-75-ГО-101 СЦНК.430451.003ТУ, россыпью [для поставки с приемкой ОТК]
Инструмент обжимной для монтажа
Для обжатия гильзы применять обжимные клещи М22520/5-01 (HX4) и матрицу М22520/5-43 (Y141).
Инструмент поставляется по отдельному заказу.

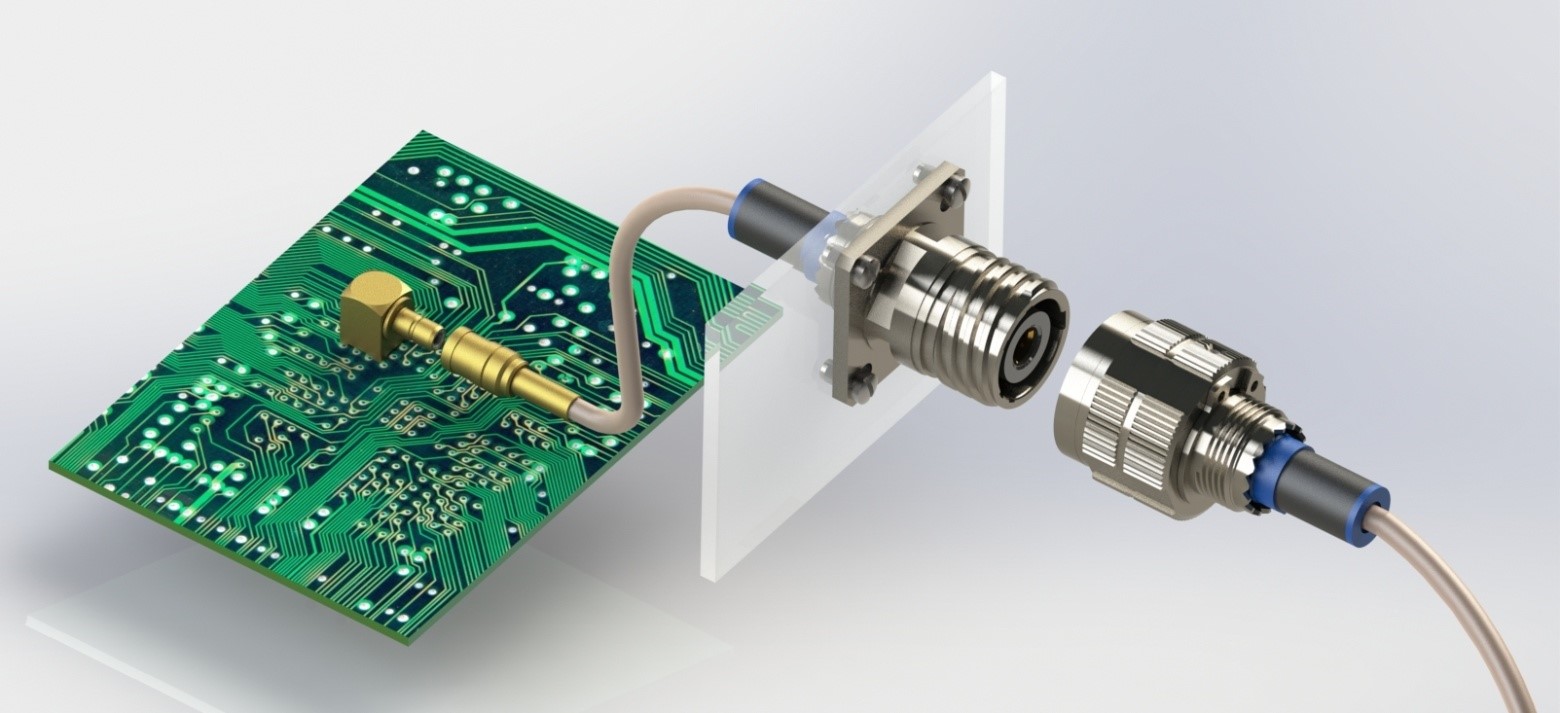

Схема применения изделий типа Вставка-контакт серии РЧ8 с Соединителями типа СКЦ102.
Допускается применение на ответной кабельной части и соединителях печатного монтажа – разъемов серии СР-50-1, СР-50-2 (SMB, MCX) по СЦНК.430421.001 [для применения ВП] или по СЦНК.430421.007 [для применения ОТК]
Монтажный инструмент
 |
Для извлечения Вставок-контактов Серии ТВ8 из соединителей типа СКЦ102 и аналогичных по MIL-DTL-38999 по дополнительному заказу поставляется монтажный инструмент - «Извлекатель». |
Пример обозначение при заказе:
Извлекатель КРШЕ.715233.301 КРШЕ.430451.001ТУ
Извлекатель КРШЕ.715233.301 СЦНК.430451.010ТУ [для поставки с приемкой ОТК]
Допускается применение монтажного инструмента для извлечения вставок-контактов иностранного производства М81969/14-06.
