Серия КТВ8 (Новая разработка)

Серия КТВ8 (Новая разработка)

2 комментарии

СЦНК.430451.001ТУ

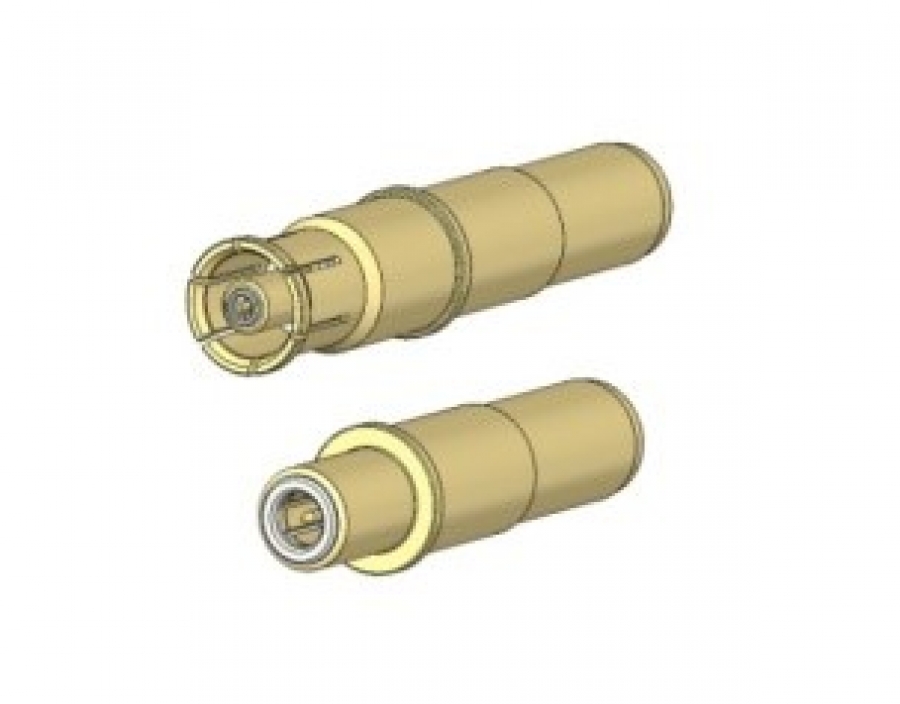

Радиочастотные концентрические твинаксиальные вставки-контакты для работы в мультиплексных системахпередачи информации в диапазоне частот до 20 МГц;

Волновое сопротивление - 75 Ом

Покрытие - золото.

#8 - условный размер для монтажа в соединители типа СКЦ102



      Условные обозначения

 КТВ1 - 82 - 753 - Ш(Г)4 - О5 - 16 - 01(02)7

1. Наименование вставки-контакта: концентричная твинаксиальная
2. Условный размер: 8
3. Волновое сопротивление: 50 Ом,75 Ом
4. Вид контакта:

Ш - штырь;

Г - гнездо
5. Способ монтажа:

О - обжимка;
6. Покрытие рабочей части контакта: 1 - золото
7. Конструктивное исполнение в зависимости от применяемого кабеля 01, 02



              Номенклатура изделий
Штырь: Вставка-контакт КТВ8-75-ШО-101, КТВ8-75-ШО-102
Гнездо: Вставка-контакт КТВ8-75-ГО-101, КТВ8-75-ГО-102



Марка применяемого кабеля для КТВ8-75-Ш(Г)О-101: КВСТ-75 ДКЮГ.358300.010ТУ

                                                                                                          M17|176-00002

Марка применяемого кабеля для КТВ8-75-Ш(Г)О-102: КВСФ-75  ТУ 16.705.198-81

Допускается применение кабелей других марок, имеющих аналогичную конструкцию и эксплуатационные характеристики не ниже кабелей указанных марок.

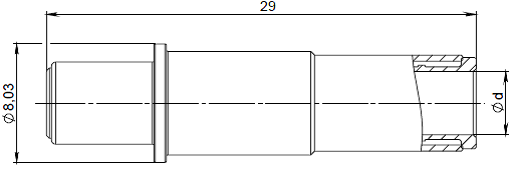

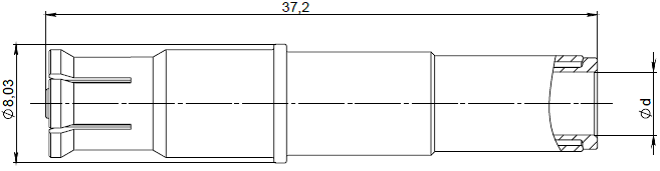

Габаритные и присоединительные размеры, мм:





КТВ8.1 КТВ8.2
КТВ81.1 КТВ82.2



Пример для заказа:

Вставка-контакт КТВ8-75-ШО-101 СЦНК.430451.001ТУ, россыпью

Вставка-контакт КТВ8-75-Г0-102 СЦНК.430451.001ТУ, россыпью



Монтажный инструмент

монтаж

Для извлечения Вставок-контактов Серии ТВ8 из соединителей типа СКЦ102 и аналогичных по MIL-DTL-38999 по дополнительному заказу поставляется монтажный инструмент - «Извлекатель».



Пример обозначение при заказе:

Извлекатель КРШЕ.715233.301 КРШЕ.430451.001ТУ

Допускается применение монтажного инструмента для извлечения вставок-контактов иностранного производства М81969/14-06.
