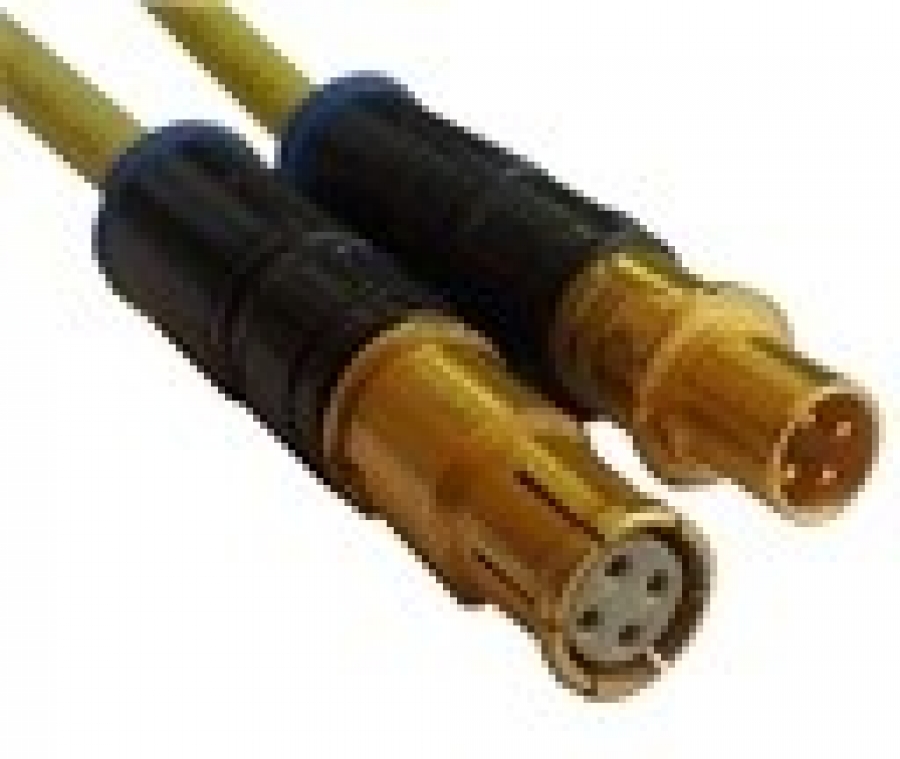

Квадраксиальные вставки-контакты для локальных линий информационного обмена протокола 10/100/1000 BASE-T Ethernet длиной не более 100 метров и обеспечивают скорость передачи информации до 1000 Мбит/с на частотах до 3 ГГц;
Волновое сопротивление - 100 Ом;
Покрытие - золото.
#8 - условный размер для монтажа в соединители типа СКЦ102
Условные обозначения
КВ1 - 82 - 1003 - Ш(Г)4 - О5 - 16 - 01(02)7
| 1. | Наименование вставки-контакта: | квадраксиальная |
| 2. | Условный размер: | 8 |
| 3. | Волновое сопротивление: | 100 Ом |
| 4. | Вид контакта: |
Ш - штырь; Г - гнездо |
| 5. | Способ монтажа: | О - обжимка |
| 6. | Покрытие рабочей части контакта: | 1 - золото |
| 7. | Конструктивное исполнение в зависимости от применяемого кабеля | 01 |
| Номенклатура изделий |
| Штырь: Вставка-контакт КВ8-100-ШО-101; КВ8-100-ШО-102 |
| Гнездо: Вставка-контакт КВ8-100-ГО-101; КВ8-100-ГО-102 |
Марка применяемого кабеля для КВ8-100-Ш(Г)О-101: Tensolite NF24Q100
ABS 1503 KD24
Марка применяемого кабеля для КВ8-100-Ш(Г)О-102: КВЧнг(А)-5е-БГ 1х4х0,78 ФЖТК.357400.063ТУ
Допускается применение кабелей других марок, имеющих аналогичную конструкцию и эксплуатационные характеристики не ниже кабелей указанных марок.

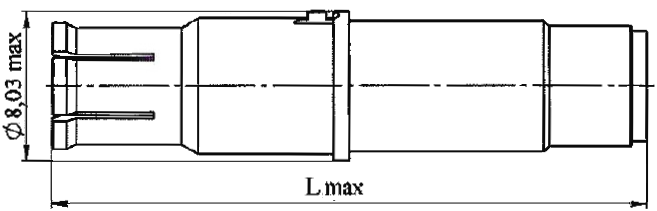

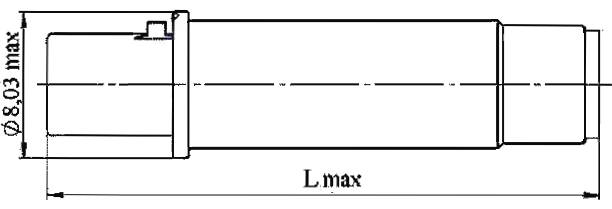

Габаритные и присоединительные размеры, мм:
 |
 |
 |
 |
Пример для заказа:
Вставка-контакт КВ8-100-ШО-101 КРШЕ.430421.001ТУ, россыпью
Вставка-контакт КВ8-100-ГО-102 СЦНК.430421.010ТУ, россыпью [для поставки с приемкой ОТК]
Инструмент обжимной для монтажа Вставка-контакт КВ8-100-Ш(Г)О-101, КВ8-100-Ш(Г)О-102 на кабель:
- для обжатия контактов (гнезд) применять обжимные клещи М22520/2-01 (AFM8)
и позиционер М22520/2-34 (К709)
- для обжатия корпуса розетки применять обжимные клещи М22520/5-01 (HX4)
и матрицу М22520/5-45 (Y143)
Монтаж кабеля на розетки типа СНЦ160 проводить в соответствии КРШЕ.430421.001РЭ.
Инструмент поставляется по отдельному заказу.
Монтажный инструмент
 |
Для извлечения Вставок-контактов Серии ТВ8 из соединителей типа СКЦ102 и аналогичных по MIL-DTL-38999 по дополнительному заказу поставляется монтажный инструмент - «Извлекатель». |
Пример обозначение при заказе:
Извлекатель КРШЕ.715233.301 КРШЕ.430451.001ТУ
Извлекатель КРШЕ.715233.301 СЦНК.430451.010ТУ [для поставки с приемкой ОТК]
Допускается применение монтажного инструмента для извлечения вставок-контактов иностранного производства М81969/14-06.
