Серия ТР8

КРШЕ.430451.001ТУ

СЦНК.430451.003ТУ [ОТК]

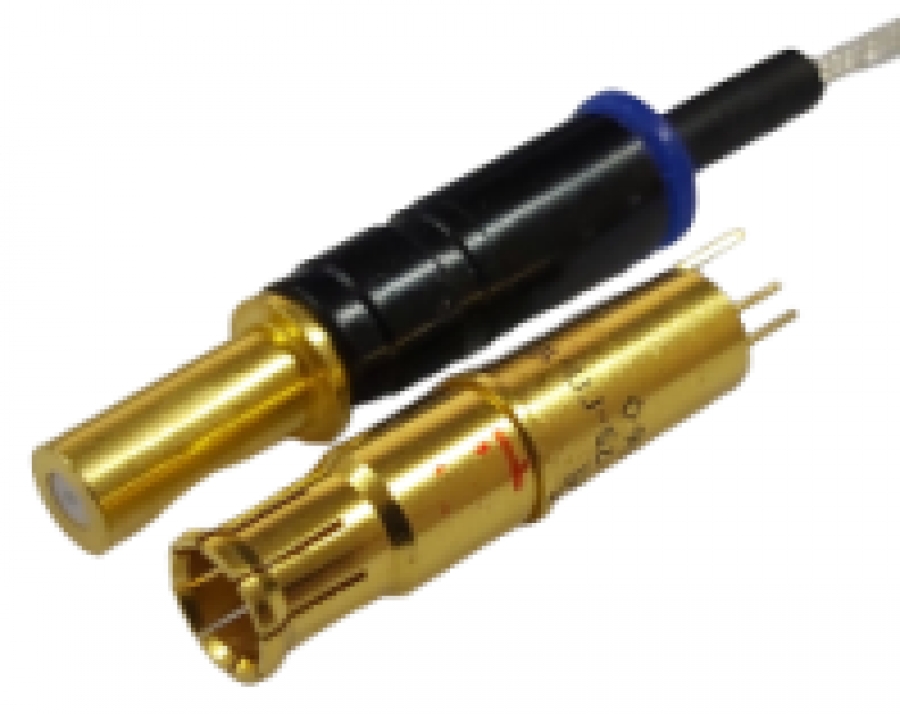

Радиочастотные триаксиальные  вставки-контакты для работы в мультиплексных линиях информационного обмена в диапазоне частот до 500 МГц;

Волновое сопротивление - 75 Ом;

Покрытие - золото.

#8 - условный размер для монтажа в соединители типа СКЦ102



      Условные обозначения

 ТР1 - 82 - 753 - Ш(Г)4 - О(П)5 - 16 - 017

1. Наименование вставки-контакта: триаксиальная
2. Условный размер: 8
3. Волновое сопротивление: 75 Ом
4. Вид контакта:

Ш - штырь;

Г - гнездо

5. Способ монтажа:

О - обжимка;

П - пайка

6. Покрытие рабочей части контакта: 1 - золото
7. Конструктивное исполнение в зависимости от применяемого кабеля 01



              Номенклатура изделий
Штырь: Вставка-контакт ТР8-75-ШО-101
Гнездо: Вставка-контакт ТР8-75-ГП-101



Марка применяемого кабеля для ТР8-75-ГП-101: RGX-179, RT-179, RTG 179,

                                                                                             Tensolite 28883/02060X-1(LD)

Допускается применение кабелей других марок, имеющих аналогичную конструкцию и эксплуатационные характеристики не ниже кабелей указанных марок.



Габаритные и присоединительные размеры, мм:

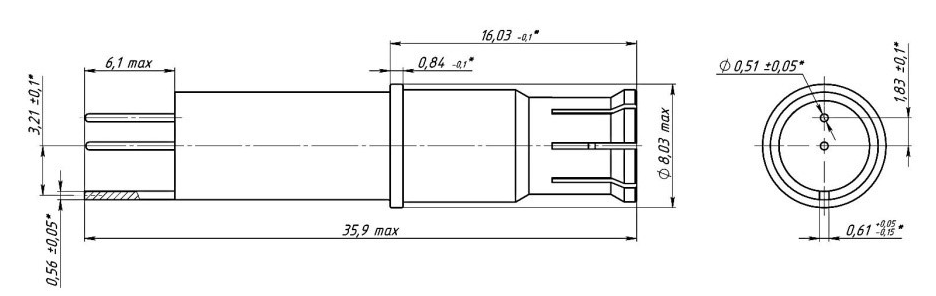

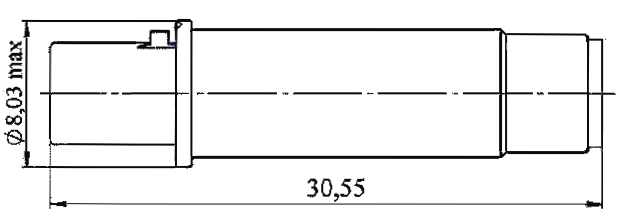

                          ТР8-75-ШО-101                                ТР8-75-ГП-101
ТР8100 шо тр 82png



Пример для заказа:

Вставка-контакт ТР8-75-ШО-101

Вставка-контакт ТР8-75-ГП-101   россыпью [для поставки с приемкой ВП]



Для обжатия корпусов вставок-контактов ТР8-75-ШО-101 применять обжимные клещи М22520/5-01 (НХ4)

                                                                                                                                         и матрицу М22520/5-45 (Y143).

Инструмент поставляется по отдельному заказу.

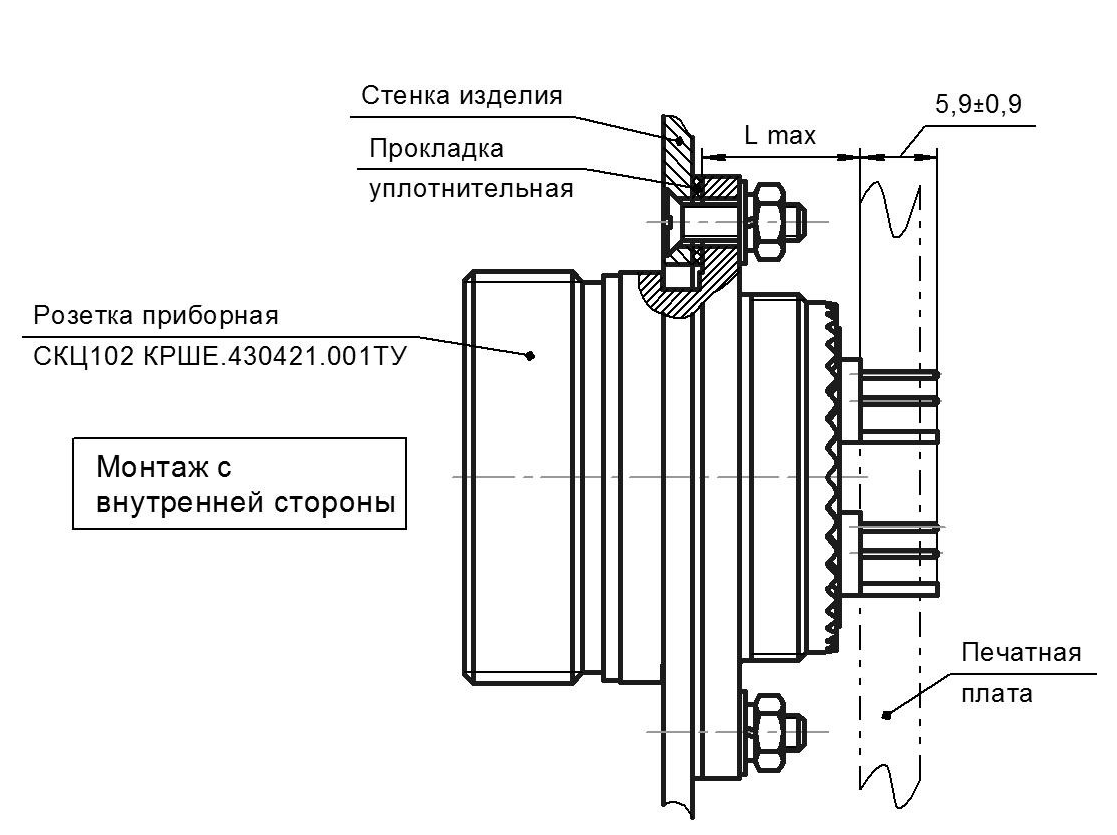

Монтаж соединителей СКЦ102 КРШЕ.430451.003ТУ с триаксиальными вставками-контактами ТР8-75-ГП-101 КРШЕ.430451.001ТУ на печатную плату

стенка

схем

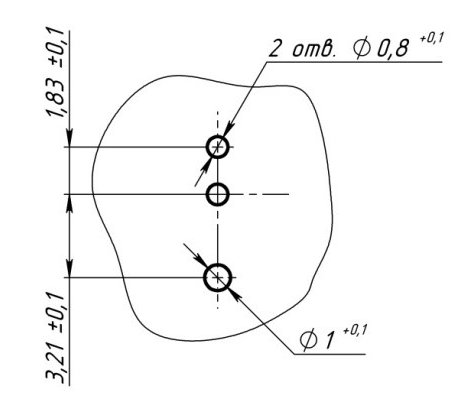

Разметка печатной платы для вставок-контактов печатного монтажа ТР8-75-ГП-101 КРШЕ.430451.001ТУ

99лл

Остальные требования к монтажу соединителей СКЦ102 на изделие приведены в СЦНК.430421.001ТУ



Монтажный инструмент

монтаж

Для извлечения Вставок-контактов Серии ТВ8 из соединителей типа СКЦ102 и аналогичных по MIL-DTL-38999 по дополнительному заказу поставляется монтажный инструмент - «Извлекатель».



Пример обозначение при заказе:

Извлекатель КРШЕ.715233.301 КРШЕ.430451.001ТУ

Извлекатель КРШЕ.715233.301 СЦНК.430451.010ТУ [для поставки с приемкой ОТК]

Допускается применение монтажного инструмента для извлечения вставок-контактов иностранного производства М81969/14-06.
