СКВиФ1

СКВиФ1

СКВиФ1 - это соединители клеммные винтовые.

Обеспечивают подключение сигнальных и силовых линий (питания) в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов при max напряжении со значением до 600 В.

СЦНК.434410.046ТУ [ВП]


Без названия

Условные обозначения

  СКВиФ 1 - 2,52 -  10,53 - 4(6) 2(3)5

1. Тип изделия соединитель клеммный винтовой с изолирующими перегородками и крепежным фланцем
2. Максимальное сечение провода, присоединяемого к клемме, мм2 2,5
3. Шаг контактов

10,5

4. Количество контактов

4; 6

5. Покрытие контактов

2 - серебро

3 - олово

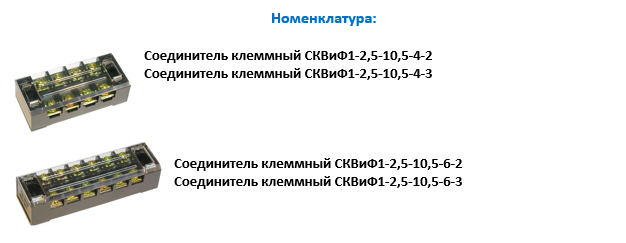

номен.сквиф1

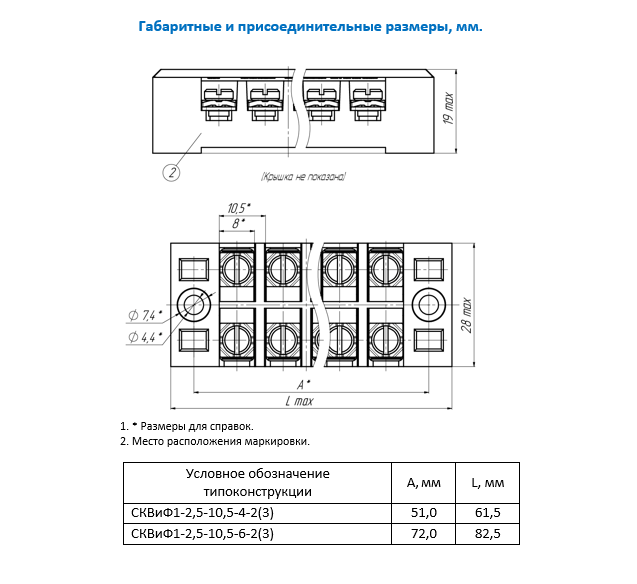

все сквиф1

Пример для заказа:

Соединитель клеммный СКВиФ1-2,5-10,5-4-2 СЦНК.434410.046ТУ [приемка ВП]

(Четырех контактный соединитель, с шагом контактов 10,5 мм, для присоединения провода максимального сечения 2,5 мм2 , покрытие контактов – серебро, поставка с приемкой ВП.)

Соединитель клеммный СКВиФ1-2,5-10,5-6-3 СЦНК.434410.046ТУ [приемка ВП]

(Шести контактный соединитель, с шагом контактов 10,5 мм, максимального сечения 2,5 мм2 , покрытие контактов – олово, поставка с приемкой ВП.)
