СНЦ160

СНЦ160



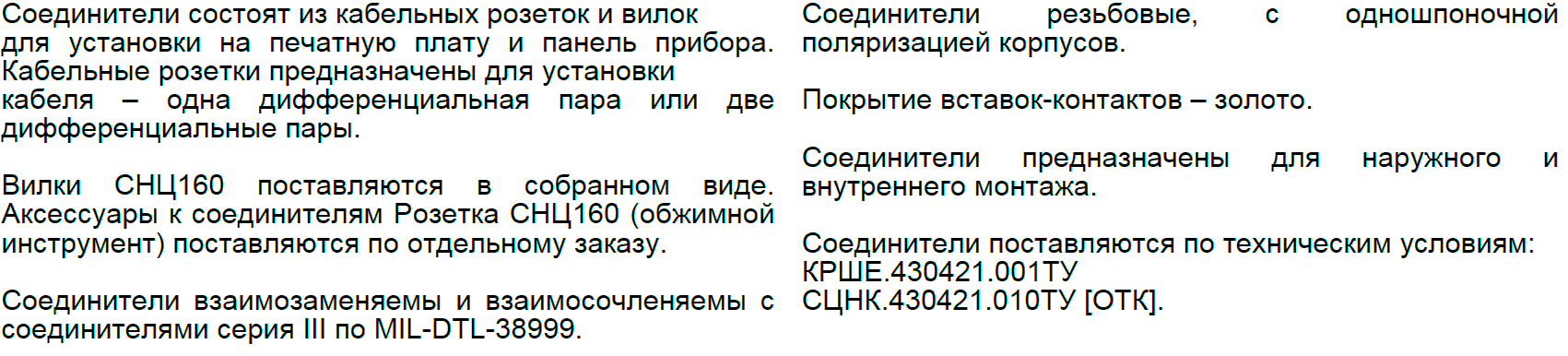

СНЦ160 - это соединители предназначенные для работы  в локальных линиях информационного обмена протокола 10/100/1000 BASE-T стандарта Ethernet длиной не более 100 метров и обеспечивают скорость передачи информации до 1000 Мбит/с на частотах до 3 ГГц. Твинаксиальные и квадраксиальные соединители с волновым сопротивлением 100 Ом;

Рабочая температура: -65…+155 С°;

КРШЕ.430421.001ТУ [ВП]

СЦНК.430421.010ТУ [ОТК]


knpdf0

Условные обозначения

СНЦ1- 1602- 2(4)-В(Р)- О(П)5- 1(2,3)-1-1008 - 019 - Д10

1. Тип соединителя и разновидность соединитель цилиндрический
2. Порядковый номер разработки 160
3.

Количество контактов

2(4)
4. Часть соединителя:

В - вилка

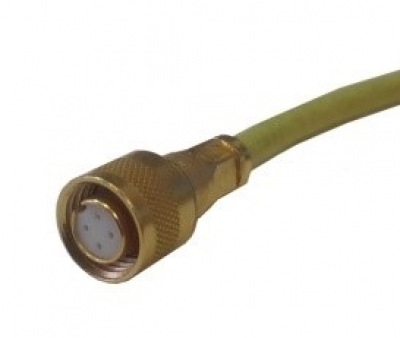

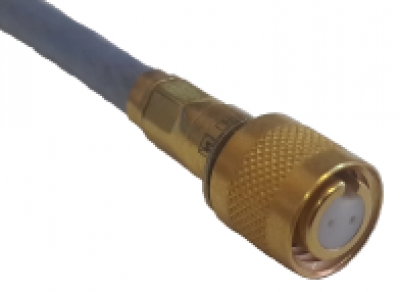

Р - розетка

5. Способ монтажа:

О - обжатие (розетка);

П - пайка (вилка)

6. Тип хвостовика:

1- хвостовик цилиндрический (розетка);

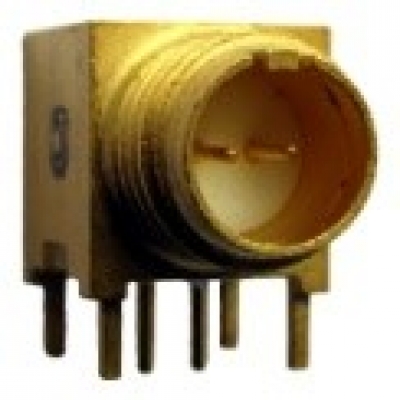

2 - хвостовик для прямого монтажа в отверстие печатной платы (вилка);

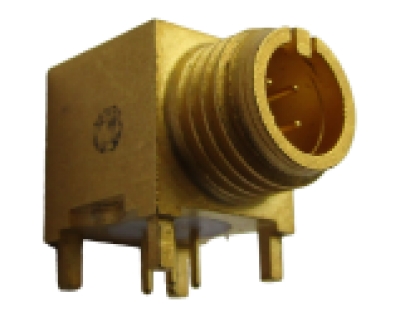

3 - хвостовик для углового монтажа(вилка)

7. Покрытие рабочей части контакта: 1 - золото
8. Волновое сопротивление соединителя:

100

9. Конструктивное исполнение в зависмости от применяемого кабеля (розетка)::

01

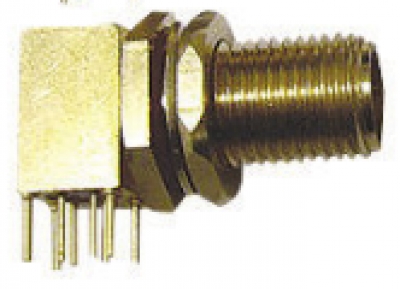

10. Конструктивное исполнение корпусной части соединителя: корпус с удлиненной резьбовой частью с гайкой (вилка)

Д



римс

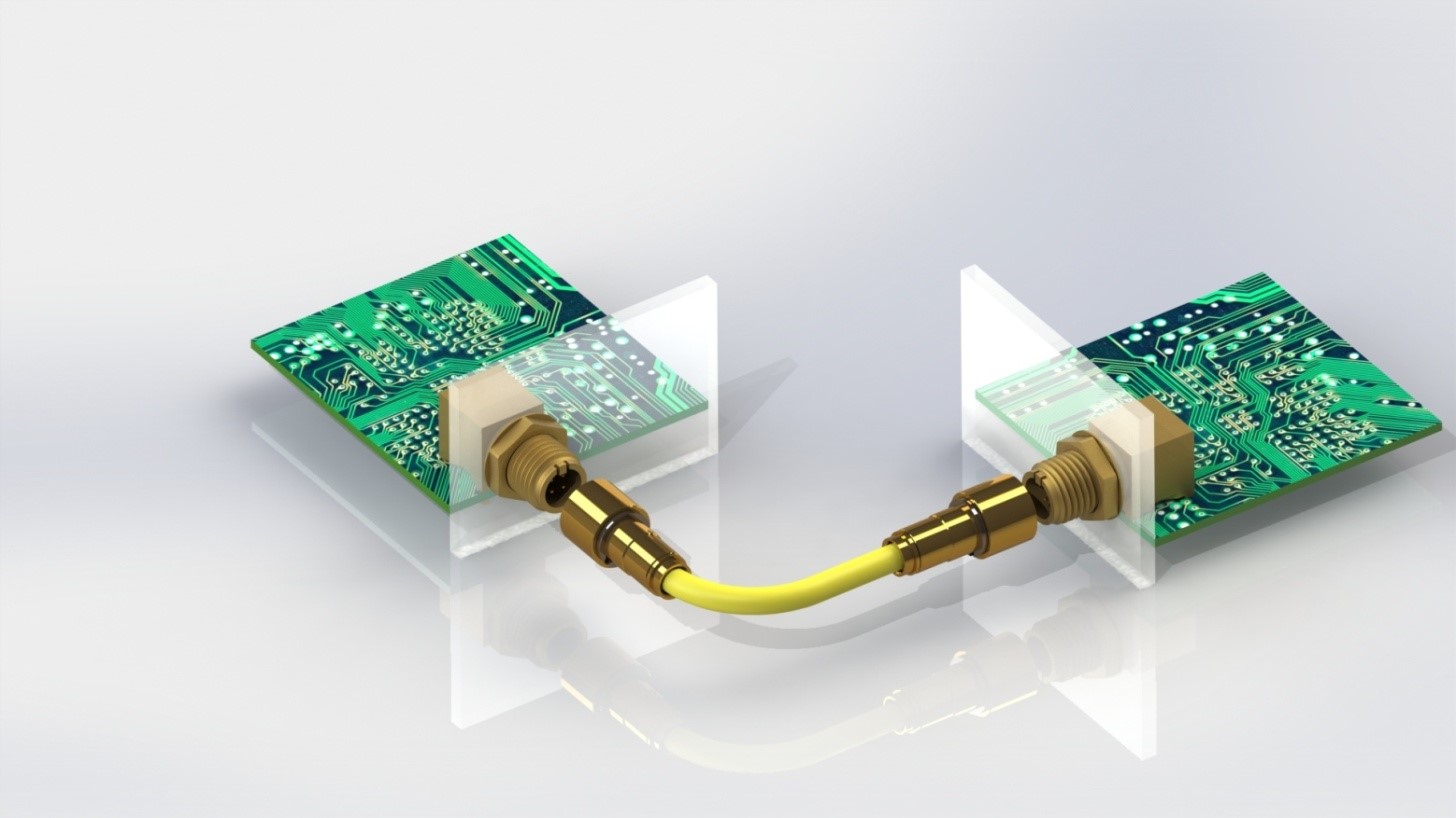

Схема применения изделий типа СНЦ160

схема
