Розетка РП15 объемного монтажа

Розетка РП15 объемного монтажа с кожухом

НКЦС.434410.509ТУ  [приемка «ВП»]

НКЦС.434410.114ТУ  [приемка «ОТК»]

 рис1 рп15

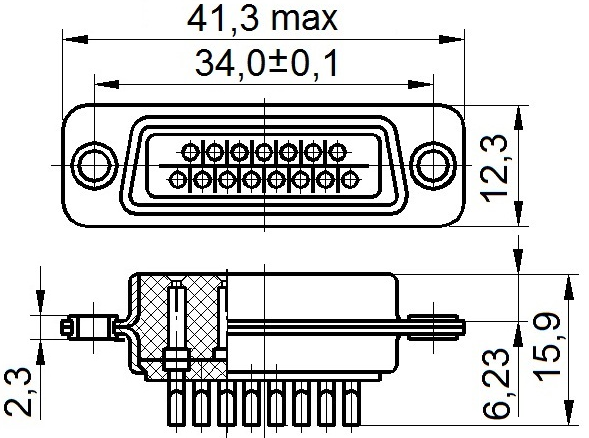

РП15 Изделие Габаритные и присоединительные размеры, мм

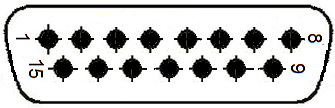

Схема расположения контактов

(вид со стороны контактной части)

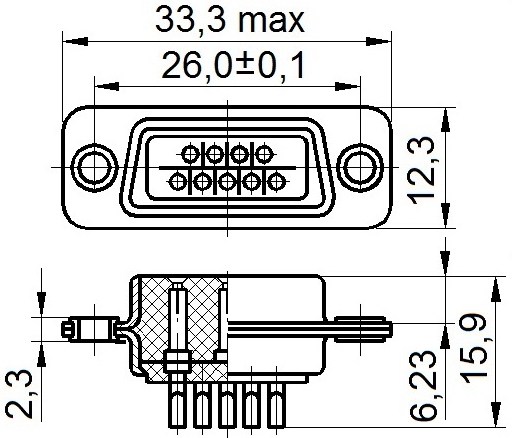

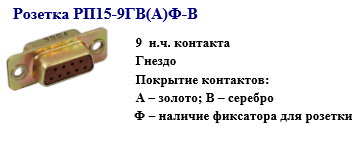

розет рп15 9гв фото габарит.размеррп15 9шв контакты рп159шв

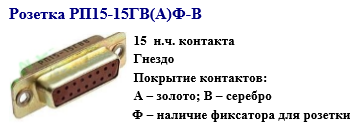

вилкарп15 15шв ак в вилка.габарит.рп15 15шв вилка.контакт.рп15 15шв

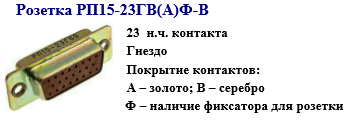

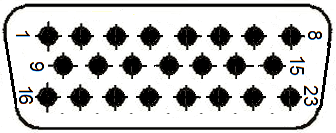

розет рп15 23гв фото габарит.рп15 23гв схемарп15 23шв

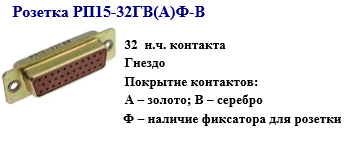

розет рп15 32гв фото габарит.рп15 32гв схемарп15 32шв

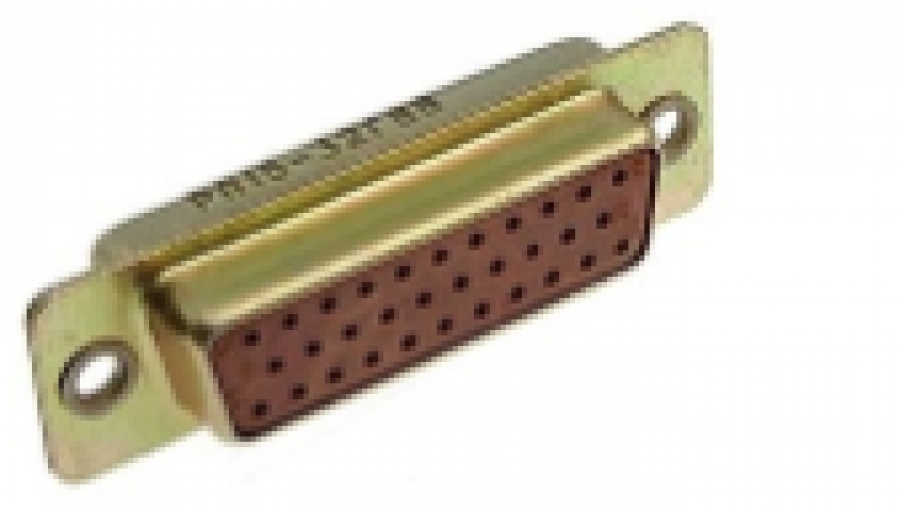

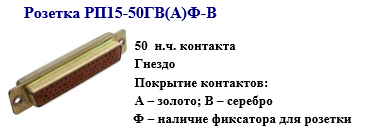

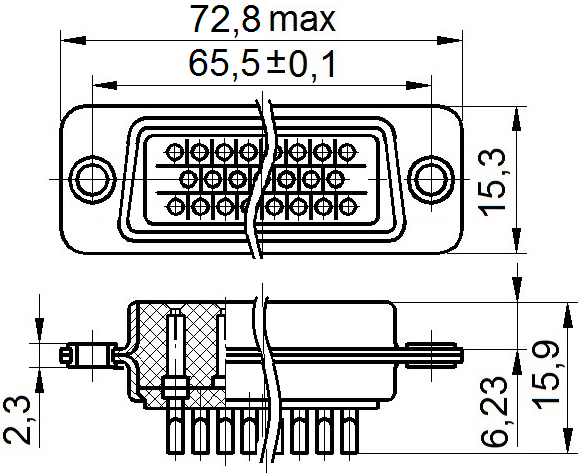

 розет рп15 50гв фото  габарит розет рп15 50гв схемарп15 50шв

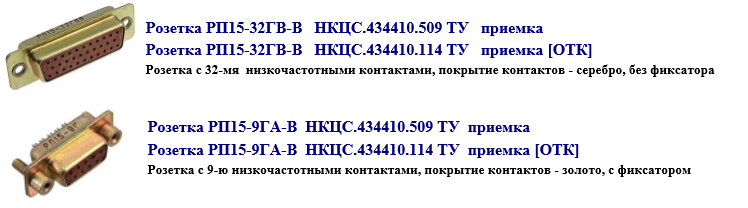

Пример для заказа:

рп15 розет пример
