Низкочастотные, сигнальные соединители

Вилка РП15 объемного монтажа

Вилка РП15 объемного монтажа с кожухом

НКЦС.434410.509ТУ  [приемка «ВП»]

НКЦС.434410.114ТУ  [приемка «ОТК»]

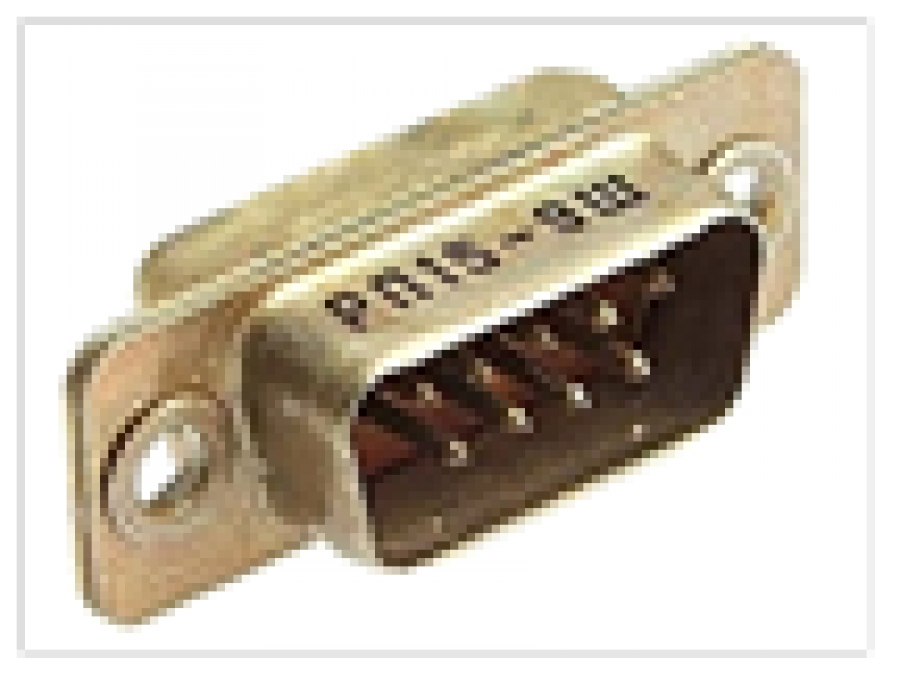

 рис1 рп15



РП15 Изделие Габаритные и присоединительные размеры, мм

Схема расположения контактов

(вид со стороны контактной части)

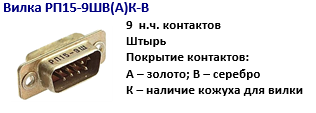

РП15 9ШВ99АК В габарит.размеррп15 9шв контакты рп159шв

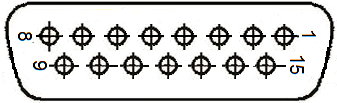

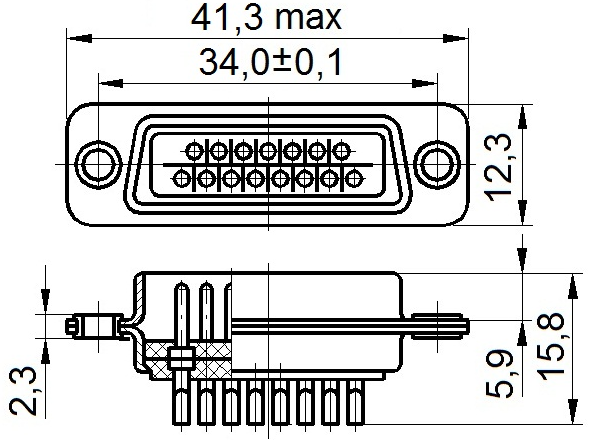

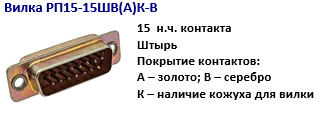

вилкарп15 15шв ак в вилка.габарит.рп15 15шв вилка.контакт.рп15 15шв

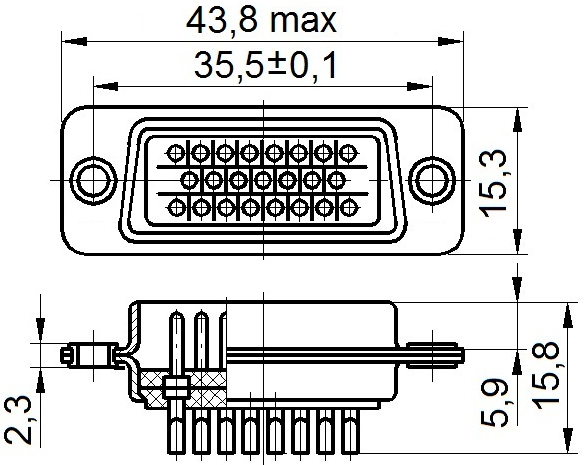

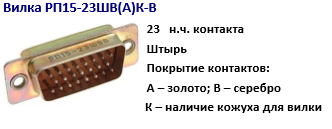

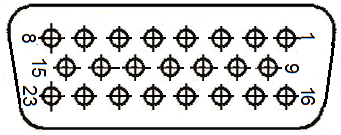

вилка рп15 23 шв габарит.рп15 23шв схемарп15 23шв

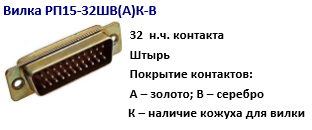

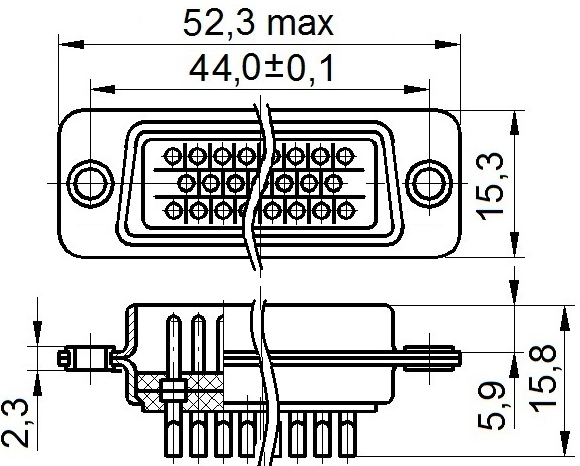

вилкарп15 32шв габарит.рп15 32шв схемарп15 32шв

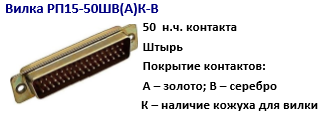

вилкарп15 50шв габарит.рп15 50шв схемарп15 50шв

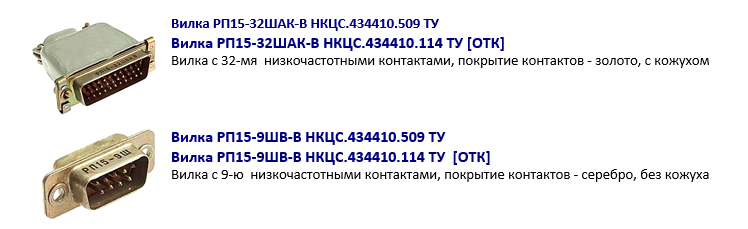

Пример для заказа:

пример.заказа рп15
