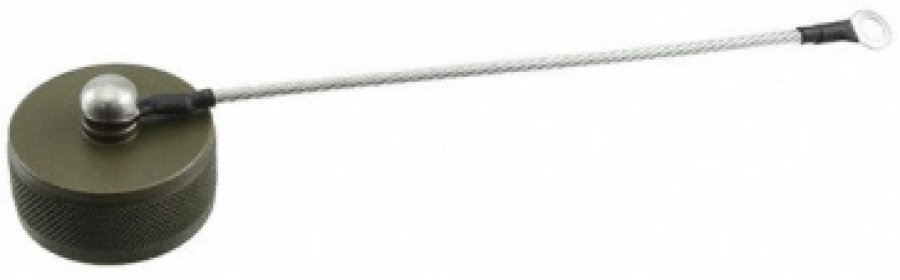

Заглушка эксплуатационная предназначена для защиты контактов и контактного поля соединителя от механических воздействий, от попадания влаги и пыли в соединитель с контактной стороны.

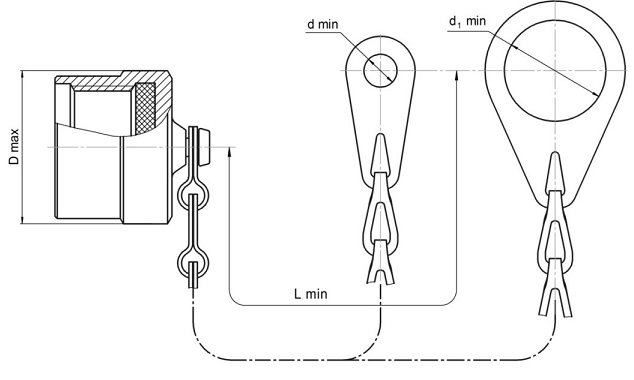

Габаритные, установочные и присоединительные размеры, мм.
Эксплуатационная кабельная заглушка серии ЭПР с поводком типа цепочка.
|
Условный размер корпуса соединителя |
Условное обозначение |
Размеры, мм |
|||
|
D |
L |
d |
d1 |
||
|
9 |
ЭПР09F(W)R |
21 |
127 |
4,3 |
- |
|
ЭПР09F(W)N |
- |
18 |
|||
|
11 |
ЭПР11F(W)R |
24,2 |
4,3 |
- |
|
|
ЭПР11F(W)N |
- |
22,8 |
|||
|
13 |
ЭПР13F(W)R |
27,3 |
4,3 |
- |
|
|
ЭПР13F(W)N |
- |
25,8 |
|||
|
15 |
ЭПР15F(W)R |
30,5 |
4,3 |
- |
|
|
ЭПР15F(W)N |
- |
30,2 |
|||
|
17 |
ЭПР17F(W)R |
35,4 |
4,3 |
- |
|
|
ЭПР17F(W)N |
- |
32,2 |
|||
|
19 |
ЭПР19F(W)R |
36,9 |
4,3 |
- |
|
|
ЭПР19F(W)N |
- |
36,5 |
|||
|
21 |
ЭПР21F(W)R |
40,1 |
4,3 |
- |
|
|
ЭПР21F(W)N |
- |
38,5 |
|||
|
23 |
ЭПР23F(W)R |
43,3 |
4,3 |
- |
|
|
ЭПР23F(W)N |
- |
42,8 |
|||
|
25 |
ЭПР25F(W)R |
46,4 |
4,3 |
- |
|
|
ЭПР25F(W)N |
- |
44,7 |
|||
Пример для заказа:
Заглушка эксплуатационная приборная ЭПР9FN КРШЕ.430451.002ТУ
Заглушка эксплуатационная на цепочке с кольцом для приборной части соединителя 9 условного размера по MIL-DTL-38999 серии III с покрытием Никель.
Заглушка эксплуатационная кабельная ЭКР23WR КРШЕ.430451.002ТУ
Заглушка эксплуатационная на цепочке с ушком для приборной части соединителя 23 условного размера по MIL-DTL-38999 серии III с покрытием Кадмий.

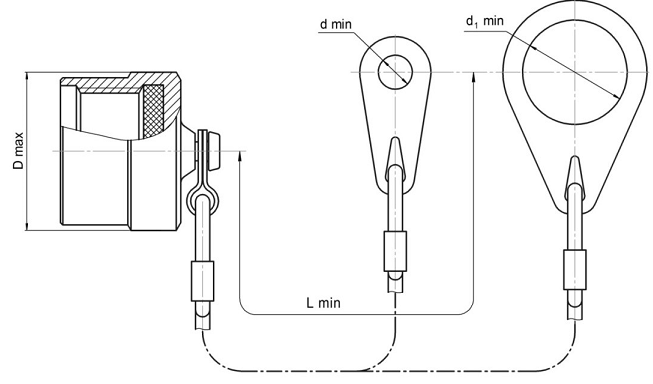

Эксплуатационная кабельная заглушка серии ЭПР с поводком типа тросик.
|
Условный размер корпуса соединителя |
Условное обозначение |
Размеры, мм |
|||
|
D |
L |
d |
d1 |
||
|
9 |
ЭПР09F(W)RМ |
21 |
127 |
4,3 |
- |
|
ЭПР09F(W)NМ |
- |
18 |
|||
|
11 |
ЭПР11F(W)RМ |
24,2 |
4,3 |
- |
|
|
ЭПР11F(W)NМ |
- |
22,8 |
|||
|
13 |
ЭПР13F(W)RМ |
27,3 |
4,3 |
- |
|
|
ЭПР13F(W)NМ |
- |
25,8 |
|||
|
15 |
ЭПР15F(W)RМ |
30,5 |
4,3 |
- |
|
|
ЭПР15F(W)NМ |
- |
30,2 |
|||
|
17 |
ЭПР17F(W)RМ |
35,4 |
4,3 |
- |
|
|
ЭПР17F(W)NМ |
- |
32,2 |
|||
|
19 |
ЭПР19F(W)RМ |
36,9 |
4,3 |
- |
|
|
ЭПР19F(W)NМ |
- |
36,5 |
|||
|
21 |
ЭПР21F(W)RМ |
40,1 |
4,3 |
- |
|
|
ЭПР21F(W)NМ |
- |
38,5 |
|||
|
23 |
ЭПР23F(W)RМ |
43,3 |
4,3 |
- |
|
|
ЭПР23F(W)NМ |
- |
42,8 |
|||
|
25 |
ЭПР25F(W)RМ |
46,4 |
4,3 |
- |
|
|
ЭПР25F(W)NМ |
- |
44,7 |
|||
Пример для заказа:
Заглушка эксплуатационная приборная ЭПР9FNМ СЦНК.430451.0021ТУ
Заглушка эксплуатационная на тросике с кольцом для приборной части соединителя 9 условного размера по MIL-DTL-38999 серии III с покрытием Никель.
Заглушка эксплуатационная кабельная ЭКР23WRМ СЦНК.430451.0021ТУ
Заглушка эксплуатационная на тросике с ушком для приборной части соединителя 23 условного размера по MIL-DTL-38999 серии III с покрытием Кадмий.
