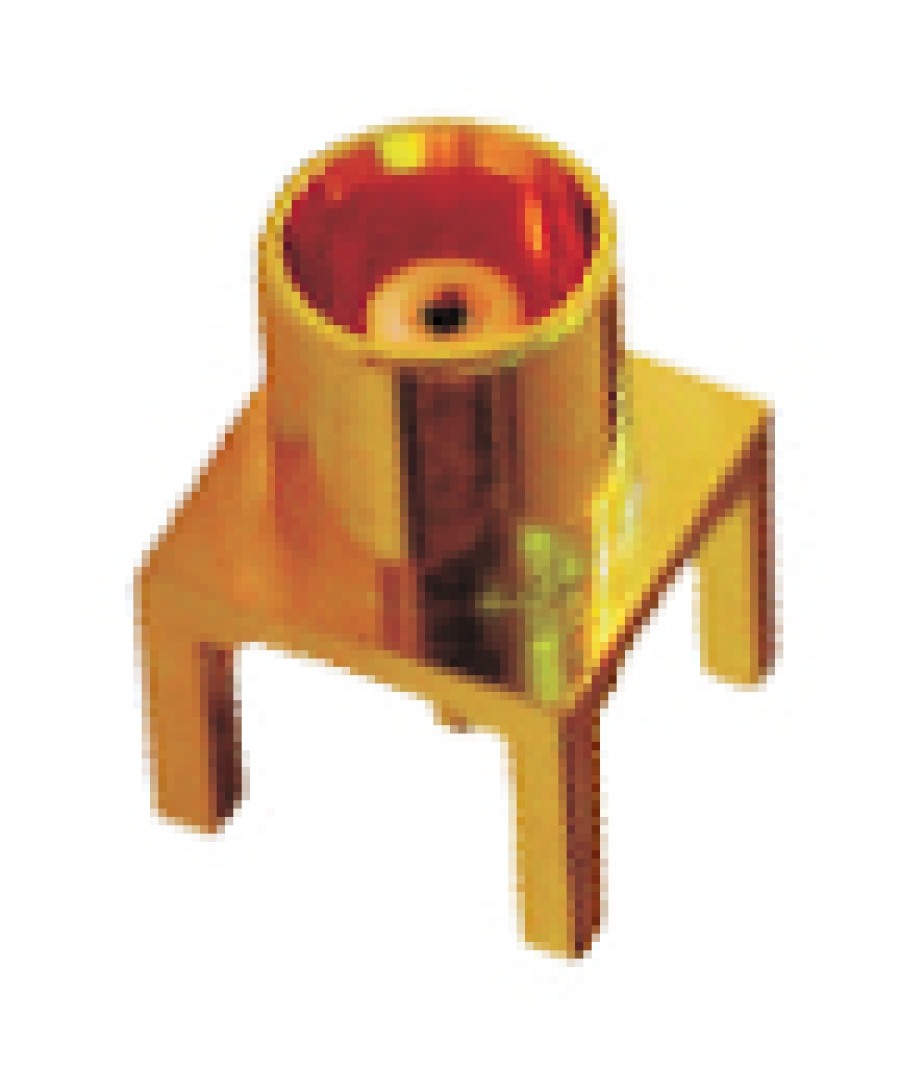

Розетка прямая печатного монтажа в отверстия печатной платы

СР-50-2-04-Р-П-082

СР-50-2-04-Р-П-083

СР-50-2-04-Р-П-084

Волновое сопротивление: 50 Ом

Значения КстU: 1,4

Частотный диапазон: от 0 до 7 ГГц.

Рабочая температура: от минус 60 до +155 С°



Номенклатура

СР-50-2-04-Р-П-082

СР-50-2-04-Р-П-083

СР-50-2-04-Р-П-084

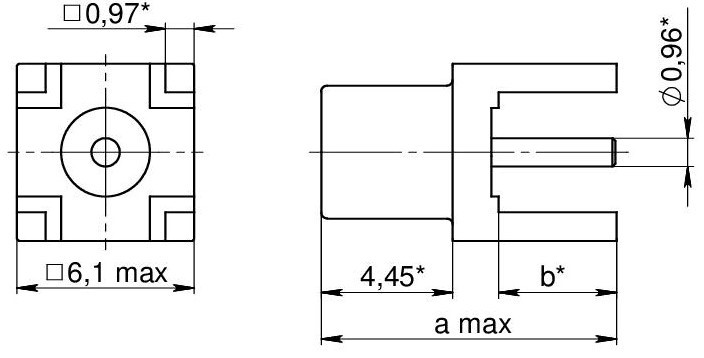

Габаритные и присоединительные размеры, мм.

50 1 01





Обозначение

 Размеры, мм

а

b

СР-50-2-04-Р-П-082

10,1

4,0

СР-50-2-04-Р-П-083

8,4

2,9

СР-50-2-04-Р-П-084 7,9

1,8



Пример для заказа:

Розетка  СР-50-2-04-Р-П-082 СЦНК.430421.001ТУ, россыпью

Розетка  СР-50-2-04-Р-П-083 СЦНК.430421.007ТУ, россыпью [ОТК]

kn3d0

скачать 3D модель СР-50-2-04-Р-П-082

скачать 3D модель СР-50-2-04-Р-П-083

скачать 3D модель СР-50-2-04-Р-П-084

скачать программу для просмотра
