Волновое сопротивление: 50 Ом
Значения КстU: 1,6
Частотный диапазон: от 0 до 7 ГГц.
Рабочая температура: от минус 60 до +155 С°
| Номенклатура | Марка присоединяемого кабеля |
|
СР-50-2-01-Р-П-Об-046 |
RG-178 Habia Cable |
|
СР-50-2-01-Р-П-Об-047 |
РК 50-1,5-23 ТУ 16.505.808-81; RUC-RG316 Ruconnectors |
| СР-50-2-01-Р-П-Об-048 |
RUC-RD316 Ruconnectors |

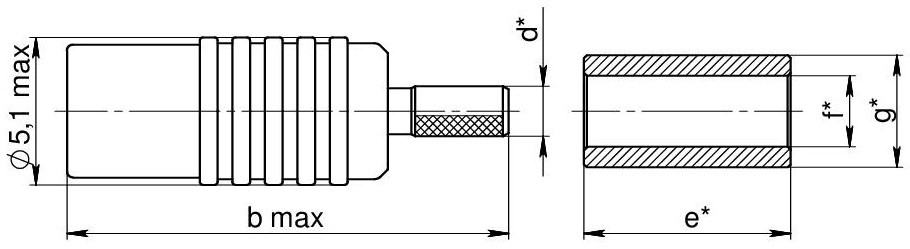

Габаритные и присоединительные размеры, мм.
|
Обозначение |
Размеры, мм |
||||
|
b |
d* |
e* |
f* |
g* |
|
|
СР-50-2-01-Р-П-Об-046 |
15,2 |
1,7 |
7,0 | 2,4 | 3,8 |
|
СР-50-2-01-Р-П-Об-047 |
16 |
2,35 |
3,0 | ||
| СР-50-2-01-Р-П-Об-048 | 2,7 | 9,5 | 3,6 | 4,55 | |
Пример для заказа:
Розетка СР-50-2-01-Р-П-Об-046 СЦНК.430421.001ТУ, россыпью
Розетка СР-50-2-01-Р-П-Об-048 СЦНК.430421.007ТУ, россыпью [ОТК]
скачать 3D модель СР-50-2-01-Р-П-Об-046
скачать 3D модель СР-50-2-01-Р-П-Об-047
