Волновое сопротивление: 50 Ом
Значения КстU: 1,6
Частотный диапазон: от 0 до 7 ГГц.
Рабочая температура: от минус 60 до +155 С°
| Номенклатура | Марка присоединяемого кабеля |
|
СР-50-2-01-В-У-Об-035 |
RG-178 Habia Cable |
|
СР-50-2-01-В-У-Об-036 |
РК 50-1,5-23 ТУ 16.505.808-81; RUC-RG316 Ruconnectors |
|
СР-50-2-01-В-У-Об-037 |
RUC-RD316 Ruconnectors |
|
СР-50-2-01-В-У-Об-038 |
FBT-195 Times Microwave system |
| СР-50-2-01-В-У-Об-039 | RG-142 Habia Cable |

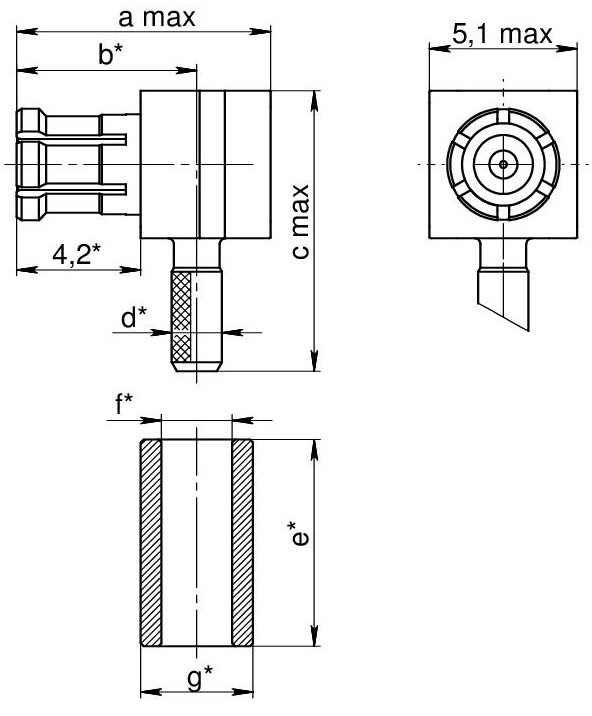

Габаритные и присоединительные размеры, мм.
|
Обозначение |
Размеры, мм |
||||||
|
a |
b |
c* |
d* |
e* |
f* |
g* |
|
|
СР-50-2-01-В-У-Об-035 |
8,8 |
6,1 |
9,6 |
1,7 |
7,0 |
2,4 |
3,8 |
|
СР-50-2-01-В-У-Об-036 |
10,1 |
2,7 |
3,0 |
||||
|
СР-50-2-01-В-У-Об-037 |
9,5 |
3,6 |
4,55 |
||||
|
СР-50-2-01-В-У-Об-038 |
9,3 |
6,7 |
13 |
4,6 |
12,7 |
5,3 |
6,5 |
| СР-50-2-01-В-У-Об-039 | 4,27 | 5,6 | 6,35 | ||||
Пример для заказа:
Вилка СР-50-2-01-В-У-Об-035 СЦНК.430421.001ТУ, россыпью
Вилка СР-50-2-01-В-У-Об-039 СЦНК.430421.007ТУ, россыпью [ОТК]
скачать 3D модель СР-50-2-01-В-У-Об-035
скачать 3D модель СР-50-2-01-В-У-Об-036
скачать 3D модель СР-50-2-01-В-У-Об-037
скачать 3D модель СР-50-2-01-В-У-Об-038
скачать 3D модель СР-50-2-01-В-У-Об-039
