Розетка приборно-кабельная угловая для присоединения кабеля методом обжимки

СР-50-4-02-Р-У-7

Волновое сопротивление: 50 Ом

Значения КстU: на частоте 0 - 6 ГГц – не более 1,15

                           на частоте 6 – 10 ГГц – не более 1,3

                           на частоте 10 – 26 ГГц – не более 1,3

Частотный диапазон: от 0 до 32 ГГц.

Рабочая температура: от минус 60 до +105 С°

Номенклатура

Марка присоединяемого кабеля

СР-50-4-02-Р-У-7

FBT-240 Times Microwave system

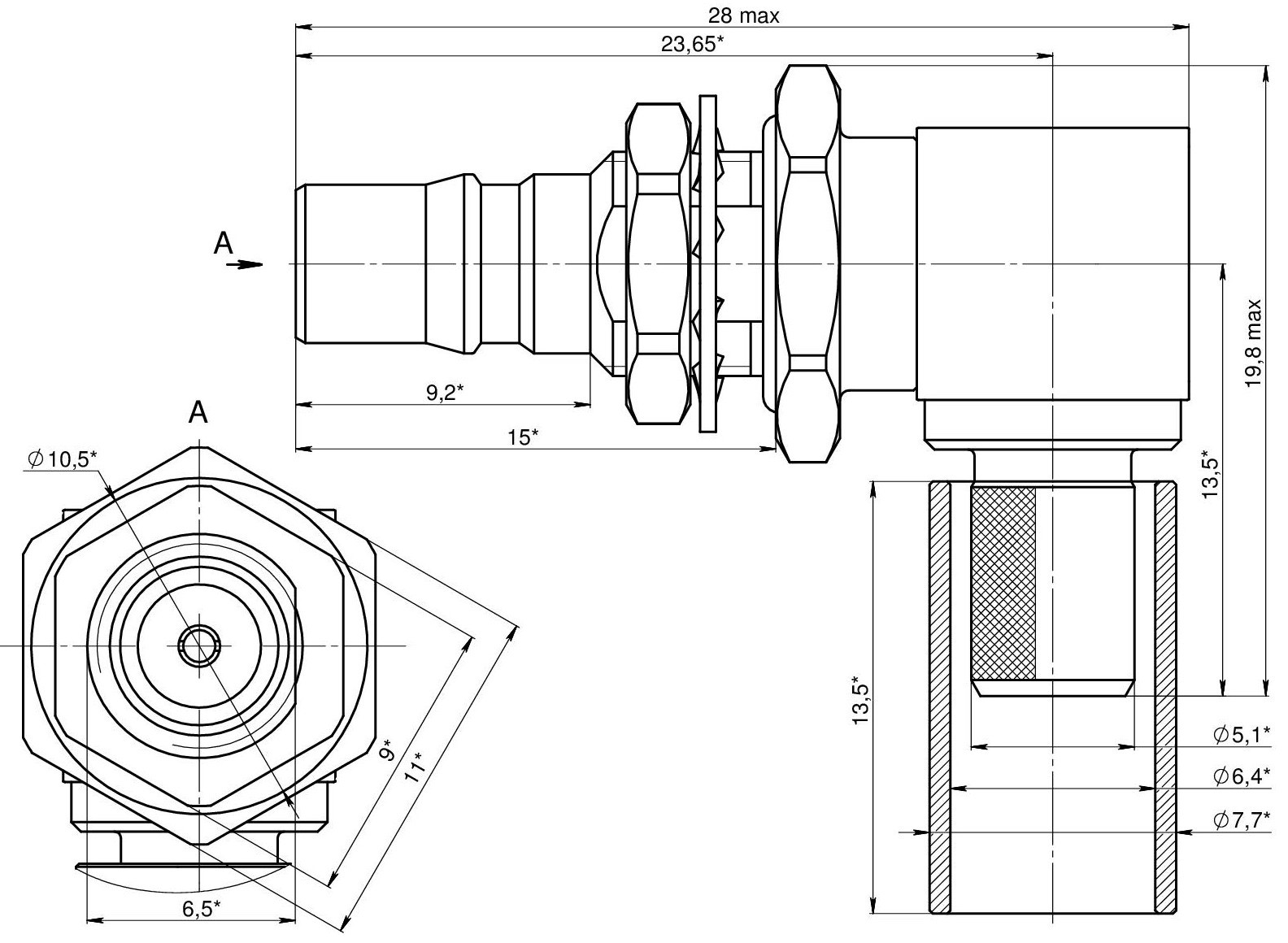

Габаритные и присоединительные размеры, мм.

50 1 01





Пример для заказа:

Розетка СР-50-4-02-Р-У-7 СЦНК.430421.002ТУ, россыпью

Розетка СР-50-4-02-Р-У-7 СЦНК.430421.008ТУ, россыпью [ОТК]
