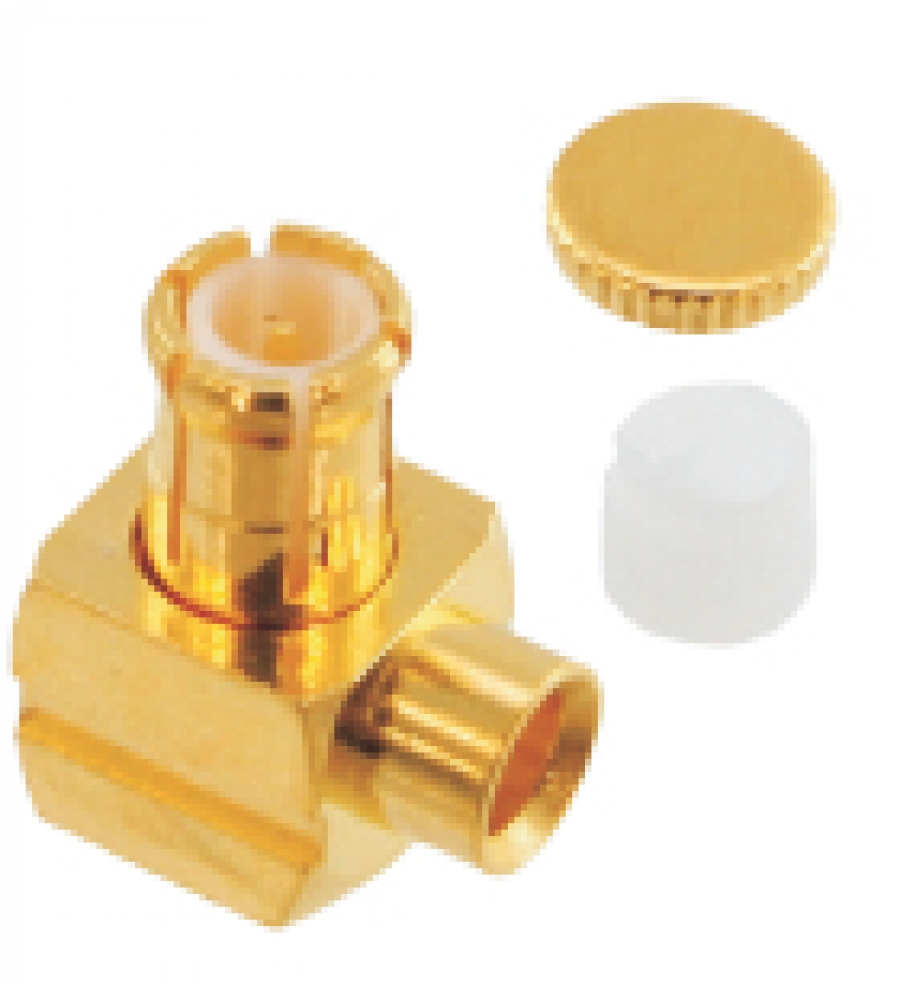

Вилка кабельная угловая для присоединения кабеля методом обжимки

СР-50-4-01-В-У-4

СР-50-4-01-В-У-5

СР-50-4-01-В-У-6

СР-50-4-01-В-У-7

Волновое сопротивление: 50 Ом

Значения КстU: на частоте 0 - 6 ГГц – не более 1,15

                           на частоте 6 – 10 ГГц – не более 1,3

                           на частоте 10 – 26 ГГц – не более 1,3

                           на частоте 26 – 32 ГГц – не более 1,8

Частотный диапазон: от 0 до 32 ГГц.

Рабочая температура: от минус 60 до +105 С°



Номенклатура

Марка присоединяемого кабеля

СР-50-4-01-В-У-4

RUC-RD316 Ruconnectors

СР-50-4-01-В-У-5

FBT-195 Times Microwave system

СР-50-4-01-В-У-6

РК 50-1,5-23 ТУ 16.505.808, RUC-RG316 Ruconnectors

СР-50-4-01-В-У-7

FBT-240  Times Microwave system

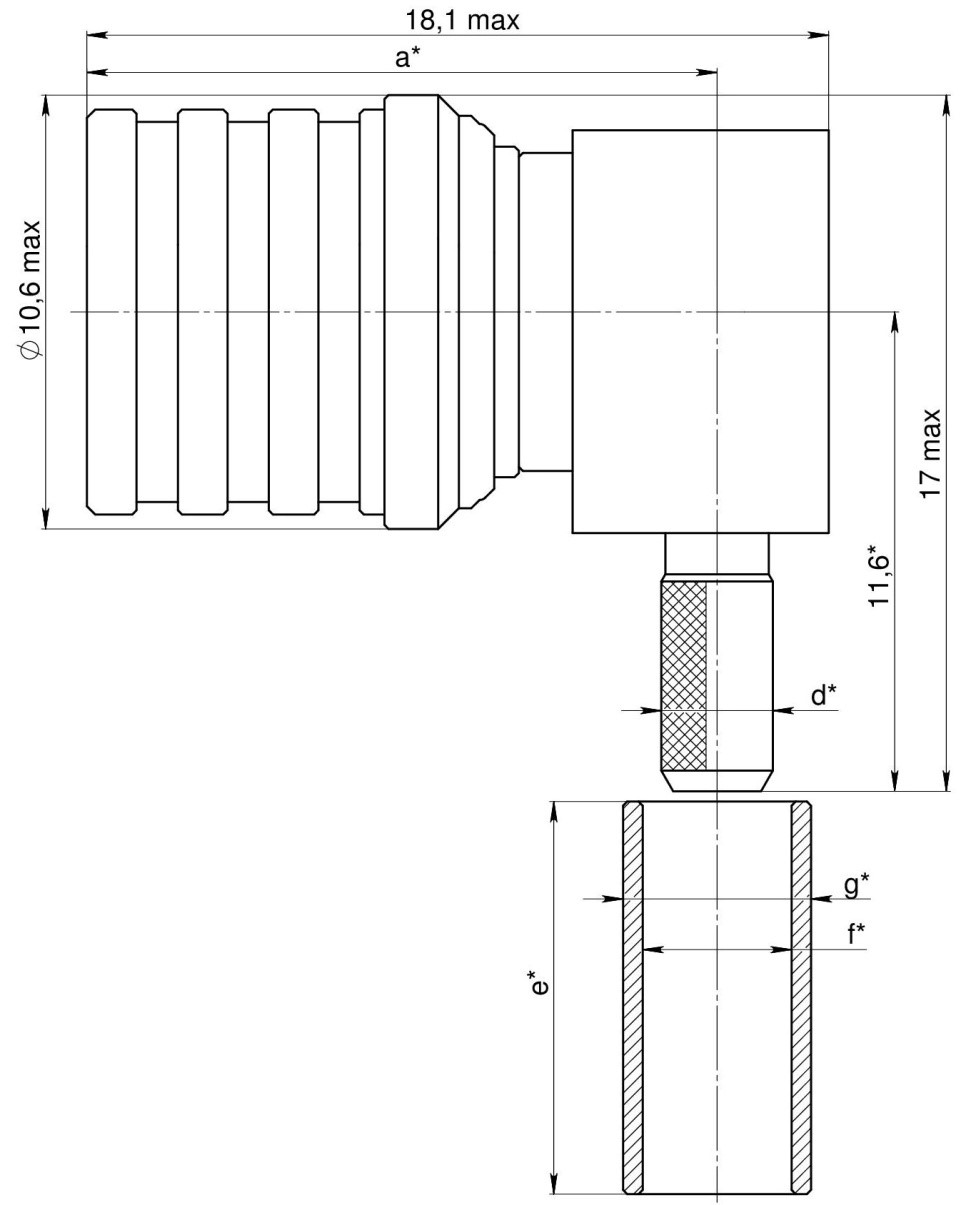

Габаритные и присоединительные размеры, мм.

50 1 01

Обозначение

Размеры, мм

    а

  d

  e

  f

  g

СР-50-4-01-В-У-4

 15,25  2,7  9,5  3,6 4,55
СР-50-4-01-В-У-5

 14,35

4,25  5,2 6,2
СР-50-4-01-В-У-6 15,25  2,7 3,25 3,8
СР-50-4-01-В-У-7 14,35  5,1 13,5  6,4 7,7



Пример для заказа:

Вилка СР-50-4-01-В-У-5 СЦНК.430421.002ТУ, россыпью

Вилка СР-50-4-01-В-У-7 СЦНК.430421.008ТУ, россыпью [ОТК]
