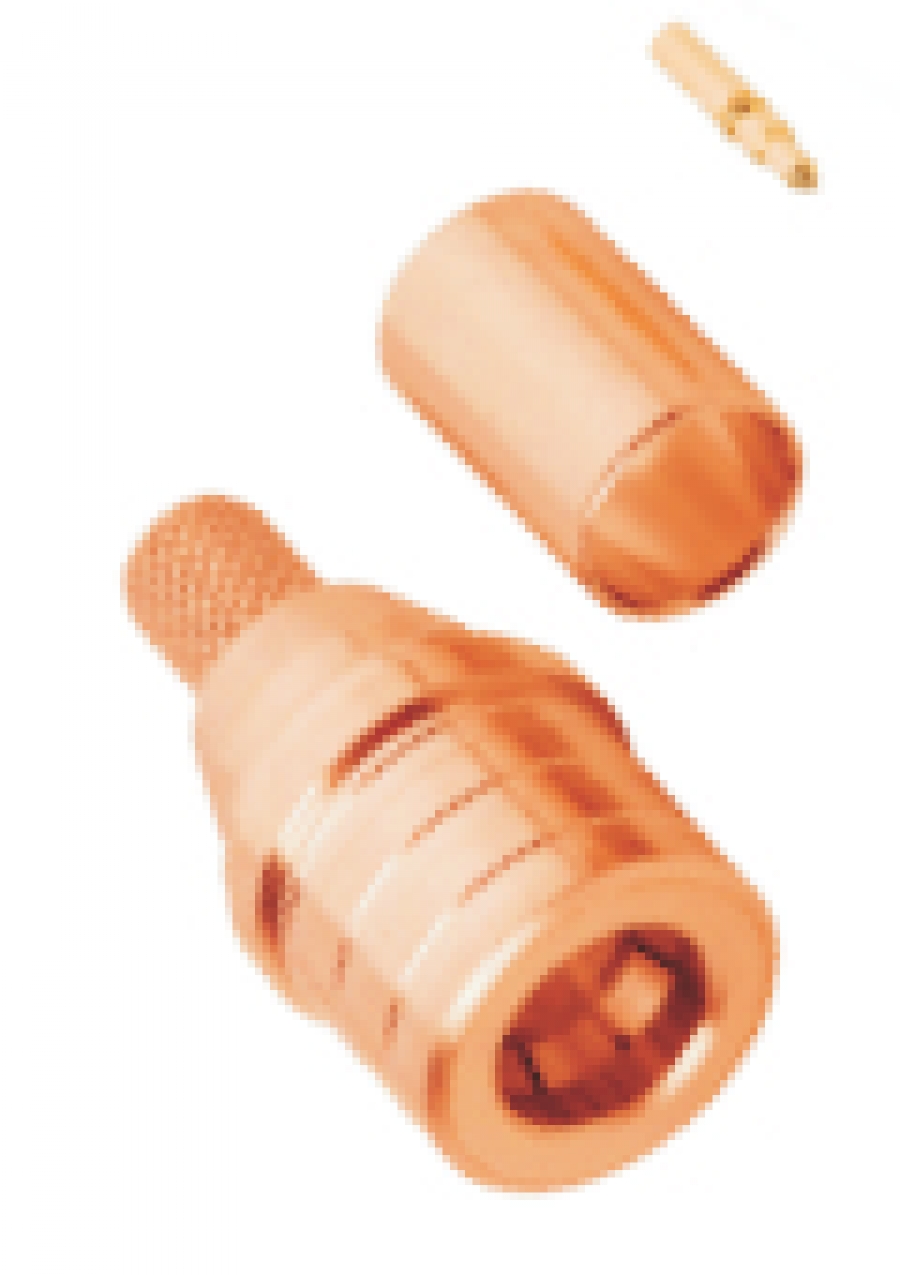

Вилка кабельная прямая для присоединения кабеля методом обжимки

СР-50-4-01-В-П-4

СР-50-4-01-В-П-5

СР-50-4-01-В-П-6

СР-50-4-01-В-П-7

Волновое сопротивление: 50 Ом

Значения КстU: на частоте 0 - 6 ГГц – не более 1,15

                           на частоте 6 – 10 ГГц – не более 1,3

                           на частоте 10 – 26 ГГц – не более 1,3

                           на частоте 26 – 32 ГГц – не более 1,8

Частотный диапазон: от 0 до 32 ГГц.

Рабочая температура: от минус 60 до +105 С°



Номенклатура

Марка присоединяемого кабеля

СР-50-4-01-В-П-4

RUC-RD316 Ruconnectors

СР-50-4-01-В-П-5

FBT-195  Times Microwave system

СР-50-4-01-В-П-6 РК 50-1,5-23 ТУ 16.505.808, RUC-RG316 Ruconnectors
СР-50-4-01-В-П-7

FBT-240 Times Microwave system

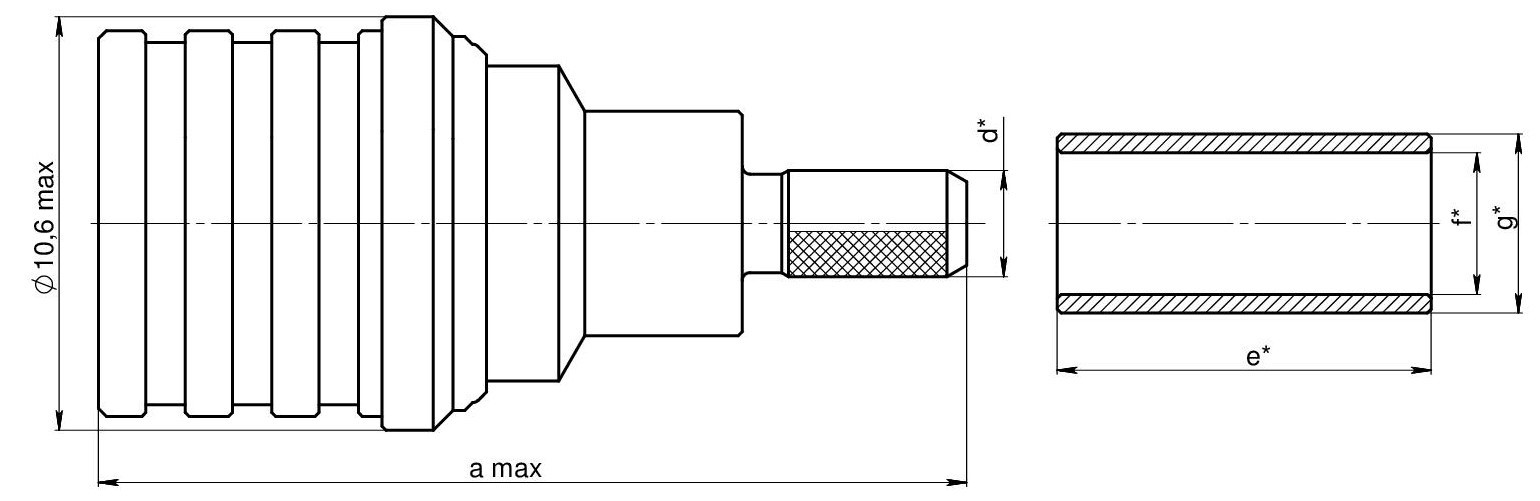

Габаритные и присоединительные размеры, мм.

50 1 01

Обозначение

Размеры, мм

    а

d

e

f

g

СР-50-4-01-В-П-4

   22,3 2,7 9,5 3,6 4,55
СР-50-4-01-В-П-5

   19,9

4,25 5,2 6,2
СР-50-4-01-В-П-6    22,3 2,7 3,25 3,8
СР-50-4-01-В-П-7    24,5 5,1 13,5 6,4 7,7



Пример для заказа:

Вилка СР-50-4-01-В-П-6  СЦНК.430421.002ТУ, россыпью

Вилка СР-50-4-01-В-П-7  СЦНК.430421.008ТУ, россыпью [ОТК]
