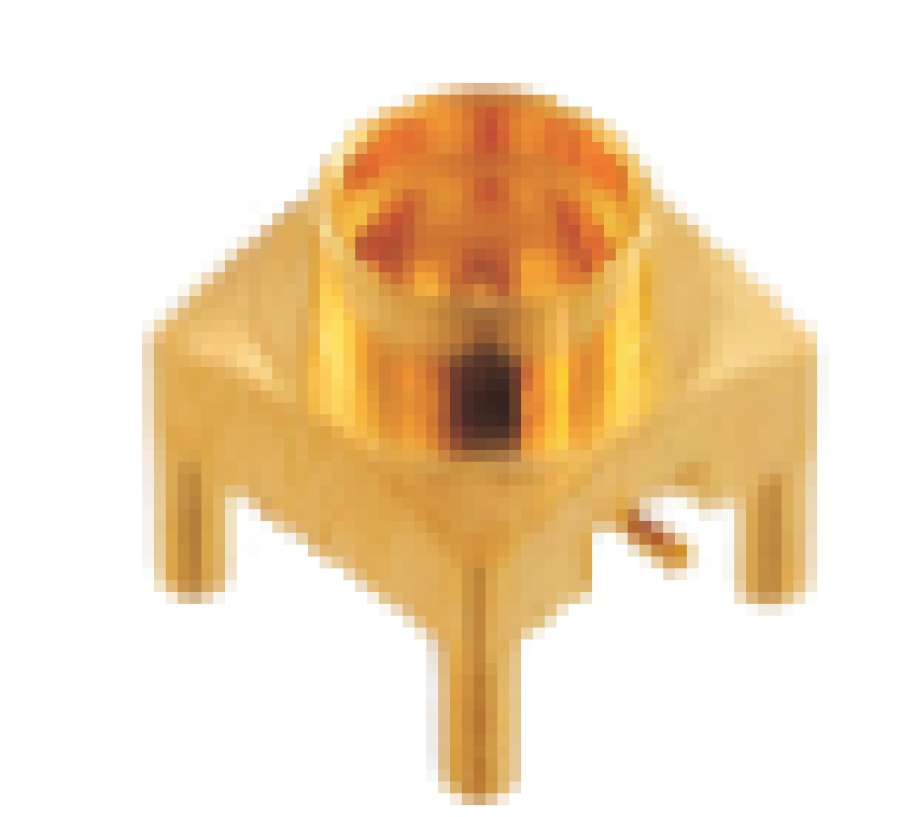

Вилка прямая печатного монтажа в отверстия печатной платы

СР-50-3-04-В-П-П

СР-50-3-04-В-П-О

СР-50-3-04-В-П-С

Волновое сопротивление: 50 Ом

Значения КстU: на частоте 0 - 6 ГГц – не более 1,2

                          на частоте 6 – 10 ГГц – не более 1,5

Частотный диапазон: от 0 до 32 ГГц.

Рабочая температура: от минус 60 до +155 С°



Номенклатура

СР-50-3-04-В-П-П
СР-50-3-04-В-П-О
СР-50-3-04-В-П-С

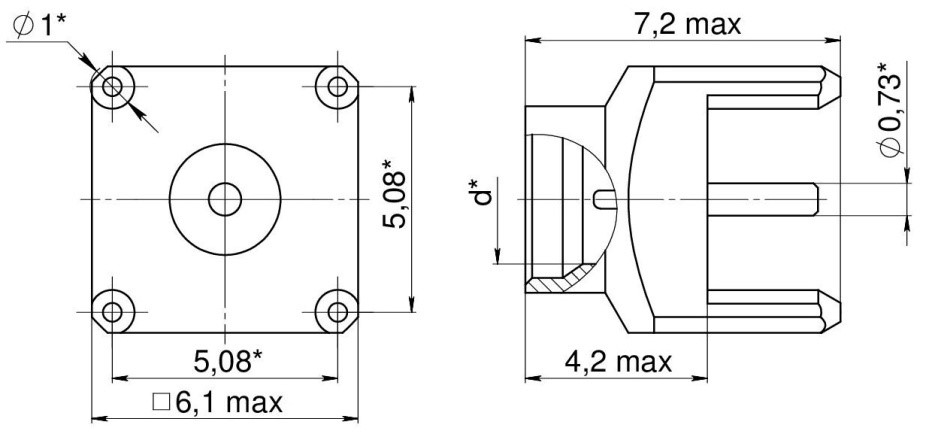

Габаритные и присоединительные размеры, мм.

50 1 01

Обозначение

Размеры, мм

          d

СР-50-3-04-В-П-П

       2,9

СР-50-3-04-В-П-О

       3,0
СР-50-3-04-В-П-С

      3,12



Пример для заказа:

Вилка СР-50-3-04-В-П-П  СЦНК.430421.002ТУ, россыпью

Вилка СР-50-3-04-В-П-С  СЦНК.430421.008ТУ, россыпью [ОТК]

kn3d0

скачать 3D модель СР-50-3-04-В-П-П

скачать 3D модель СР-50-3-04-В-П-О

скачать 3D модель СР-50-3-04-В-П-С
