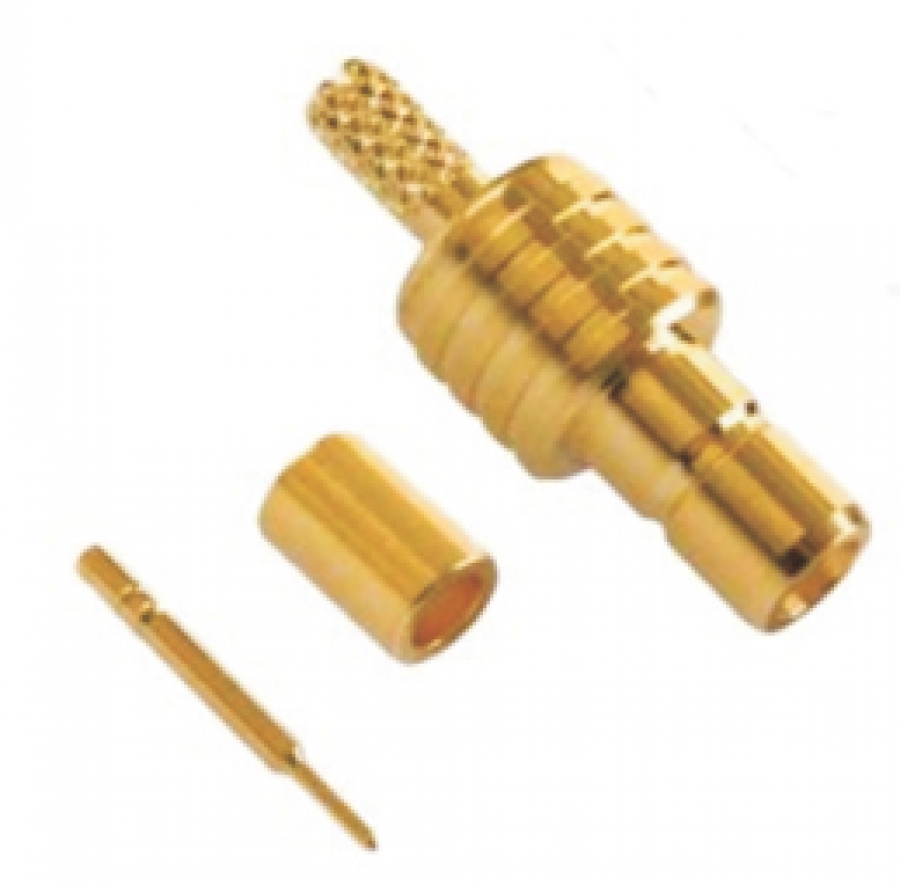

Розетка приборно-кабельная прямая для присоединения кабеля методом прижима

  • СР-50-1-02-Р-П-Пр-059

Волновое сопротивление: 50 Ом

Значения КстU: 1,5

Частотный диапазон: от 0 до 7 ГГц.

Рабочая температура: от минус 60 до +155 С°



Номенклатура  Марка присоединяемого кабеля
СР-50-1-02-Р-П-Пр-059 RG-178 Habia Cable

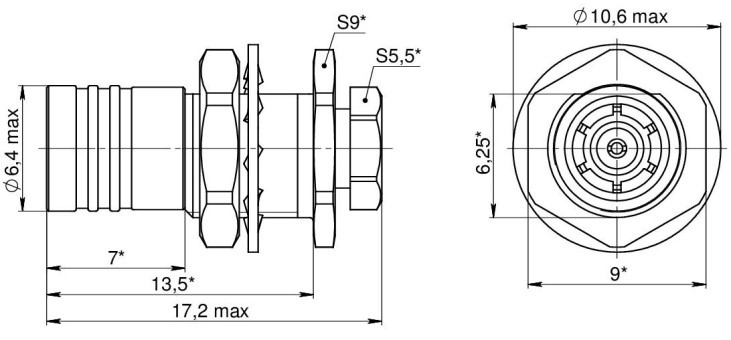

Габаритные и присоединительные размеры, мм.

50 1 01

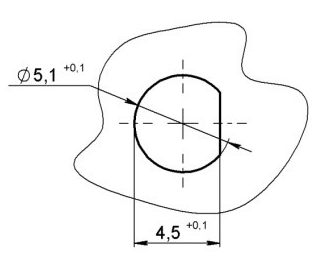

Разметка посадочных мест для механического монтажа соединителей, мм.

11.11

Ориентация лыски указана условно.

Толщина панели, мм, не более 2,5



Пример для заказа:

Розетка СР-50-1-02-Р-П-Пр-059  СЦНК.430421.001ТУ, россыпью

Розетка СР-50-1-02-Р-П-Пр-059  СЦНК.430421.007ТУ, россыпью [ОТК]
