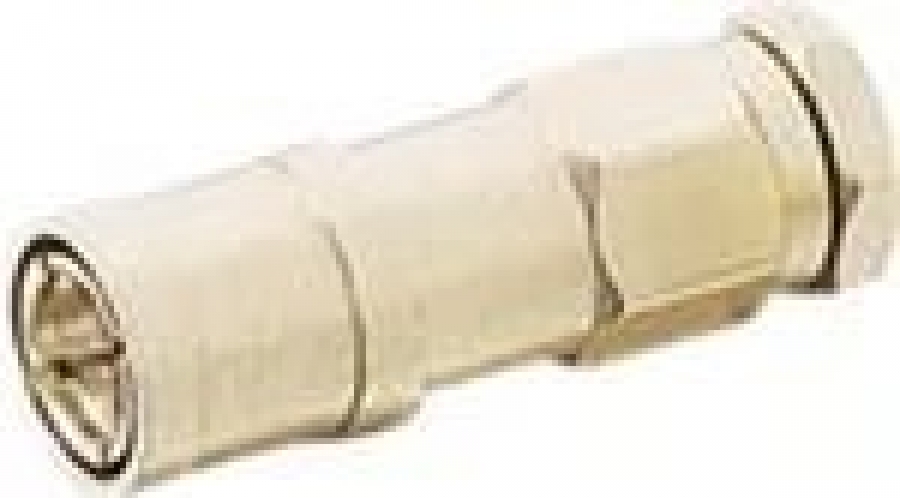

Розетка кабельная прямая для присоединения кабеля методом прижима

  • СР-50-1-01-Р-П-Пр-014
  • СР-50-1-01-Р-П-Пр-015

 Волновое сопротивление: 50 Ом

Значения КстU: 1,4

Частотный диапазон: от 0 до 7 ГГц.

Рабочая температура: от минус 60 до +155 С°

Номенклатура  Марка присоединяемого кабеля
СР-50-1-01-Р-П-Пр-014 RG-178 Habia Cable
СР-50-1-01-Р-П-Пр-015

РК 50-1,5-23 ТУ 16.505.808-81; RUC-RG316 Ruconnectors

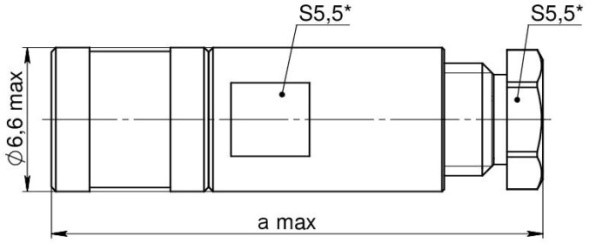

Габаритные и присоединительные размеры, мм.

50 1 01



Обозначение Размеры, мм
a
СР-50-1-01-Р-П-Пр-014          22

СР-50-1-01-Р-П-Пр-015

        18,1

Пример для заказа:

Вилка СР-50-1-01-Р-П-Пр-014 СЦНК.430421.001ТУ, россыпью

Вилка СР-50-1-01-Р-П-Пр-015 СЦНК.430421.007ТУ, россыпью [ОТК]
