Волновое сопротивление: 50 Ом
Значения КстU: 1,5 КстU
Частотный диапазон: от 0 до 7 ГГц.
Рабочая температура: от минус 60 до +155 С°
| Номенклатура | Марка присоединяемого кабеля |
| СР-50-1-01-Р-П-Об-009 | RG-178 Habia Cable |
| СР-50-1-01-Р-П-Об-010 | РК 50-1,5-23 ТУ 16.505.808-81; RUC-RG316 Ruconnectors |
| СР-50-1-01-Р-П-Об-011 | RUC-RD316 Ruconnectors |
| СР-50-1-01-Р-П-Об-012 | FBT-195 Times Microwave system |
| СР-50-1-01-Р-П-Об-013 | RG-142 Habia Cable |

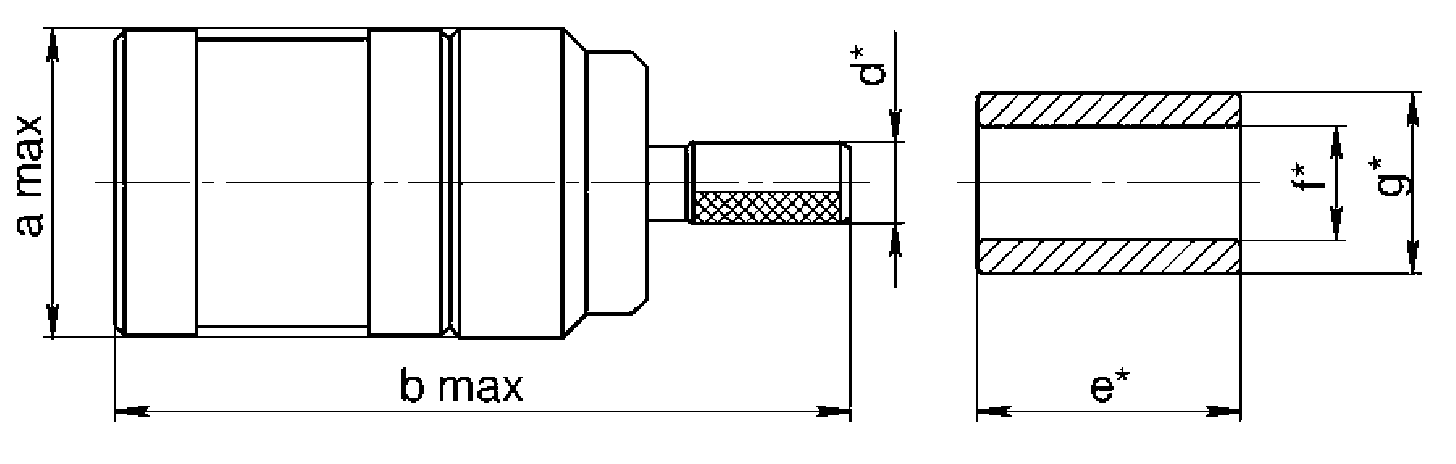

Габаритные и присоединительные размеры, мм.
|
Обозначение |
Размеры, мм |
|||||
|
a |
b |
d* |
e* |
f* |
g* |
|
|
СР-50-1-01-Р-П-Об-009 |
6,6 |
15,5 |
1,7 |
5,5 |
2,4 |
3,8 |
|
СР-50-1-01-Р-П-Об-010 |
16,1 |
2,7 |
9,5 |
3,2 |
3,9 |
|
|
СР-50-1-01-Р-П-Об-011 |
3,6 |
4,55 |
||||
|
СР-50-1-01-Р-П-Об-012 |
7,1 |
19,8 |
4,6 |
12,7 |
5,3 |
6,5 |
|
СР-50-1-01-Р-П-Об-013 |
4,3 |
5,6 |
6,35 |
|||
Пример для заказа:
Вилка СР-50-1-01-Р-П-Об-009 СЦНК.430421.001ТУ, россыпью
Вилка СР-50-1-01-Р-П-Об-013 СЦНК.430421.007ТУ, россыпью [ОТК]
скачать 3D модель СР-50-1-01-Р-П-Об-009
скачать 3D модель СР-50-1-01-Р-П-Об-010
скачать 3D модель СР-50-1-01-Р-П-Об-011
скачать 3D модель СР-50-1-01-Р-П-Об-012
