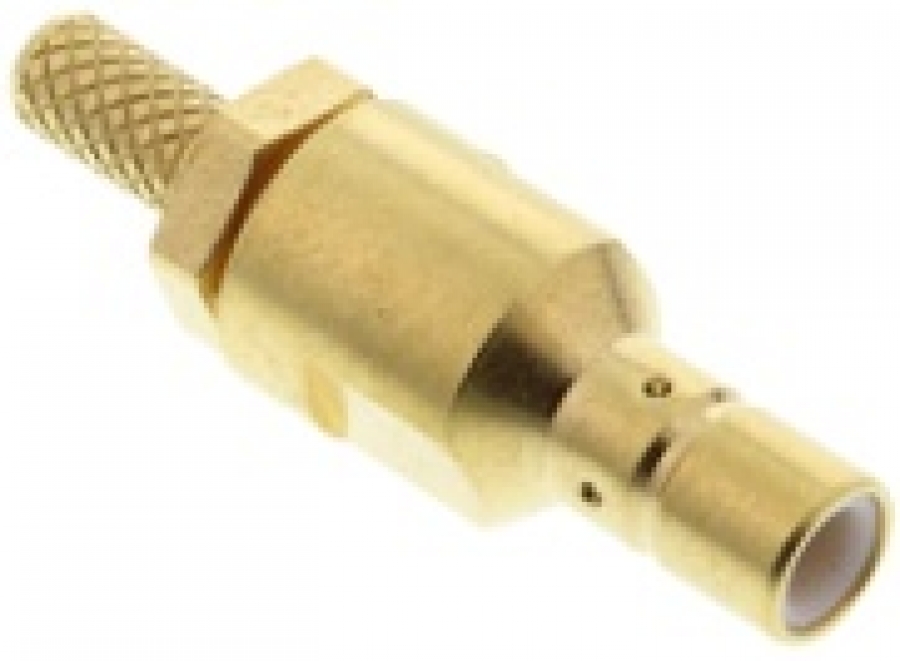

Вилка кабельная прямая для присоединения кабеля методом прижима

  • СР-50-1-01-В-П-Пр-005
  • СР-50-1-01-В-П-Пр-006



Волновое сопротивление: 50 Ом

Значения КстU: 1,4

Частотный диапазон: от 0 до 7 ГГц.

Рабочая температура: от минус 60 до +155 С°



Номенклатура  Марка присоединяемого кабеля
СР-50-1-01-В-П-Пр-005  RG-178 Habia Cable
СР-50-1-01-В-П-Пр-006  РК 50-1,5-23 ТУ 16.505.808-81; RUC-RG316 Ruconnectors

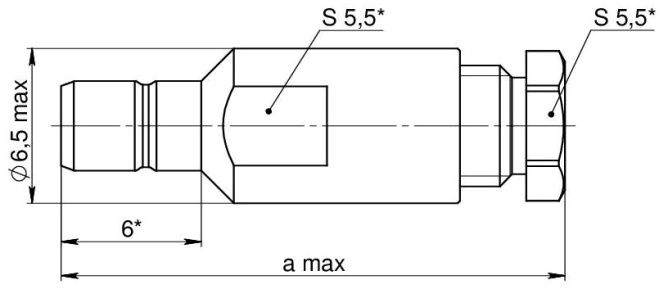

Габаритные и присоединительные размеры, мм.

50 1 01



Обозначение Размеры, мм
a
СР-50-1-01-В-П-Об-005          21
СР-50-1-01-В-П-Об-006         16,2

Пример для заказа:

Вилка СР-50-1-01-В-П-Пр-005  СЦНК.430421.001ТУ, россыпью

Вилка СР-50-1-01-В-П-Пр-006  СЦНК.430421.007ТУ, россыпью [ОТК]

kn3d0

скачать 3D модель СР-50-1-01-В-П-Пр-005

скачать 3D модель СР-50-1-01-В-П-Пр-006
