КТТ - кожух под термоусаживаемую трубку

Устройство оконечное – тип КТТ СЦНК.430451.002ТУ

 КТТ - кожух под термоусаживаемую трубку предназначен для закрепления жгутов (кабелей) в месте выхода из соединителя.

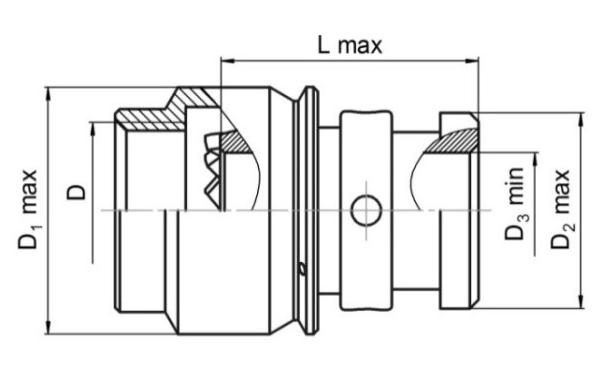

Габаритные, установочные и присоединительные размеры, мм

ктт рис



Условный размер корпуса соединителя

Условное обозначение

Размеры, мм

D

D1

D2

D3

L

9

КТТ-9F(W)

       М12х1-6Н

   17,8

   14,3

    7,9

  18

11

КТТ-11F(W)

М15х1-6Н

19,8

16,4

10,2

13

КТТ-13F(W)

М18х1-6Н

23,3

19,8

13

15

КТТ-15F(W)

М22х1-6Н

27,3

22,2

16

17

КТТ-17F(W)

М25х1-6Н

29,3

25,4

19,2

19

КТТ-19F(W)

М28х1-6Н

32,3

27,4

21,2

21

КТТ-21F(W)

М31х1-6Н

35,3

31,5

24,5

23

КТТ-23F(W)

М34х1-6Н

38,3

34,5

27,5

25

КТТ-25F(W)

М37х1-6Н

41,3

37,5

30,5



Пример для заказа:

Кожух КТТ-9F СЦНК.430451.002ТУ

Устройство оконечное – кожух под термоусаживаемую трубку для соединителя 9 условного размера по MIL-DTL-38999 серии III с покрытием Никель.

Кожух КТТ-23W СЦНК.430451.002ТУ

Устройство оконечное – кожух под термоусаживаемую трубку для соединителя 23 условного размера по MIL-DTL-38999 серии III с покрытием Кадмий.
