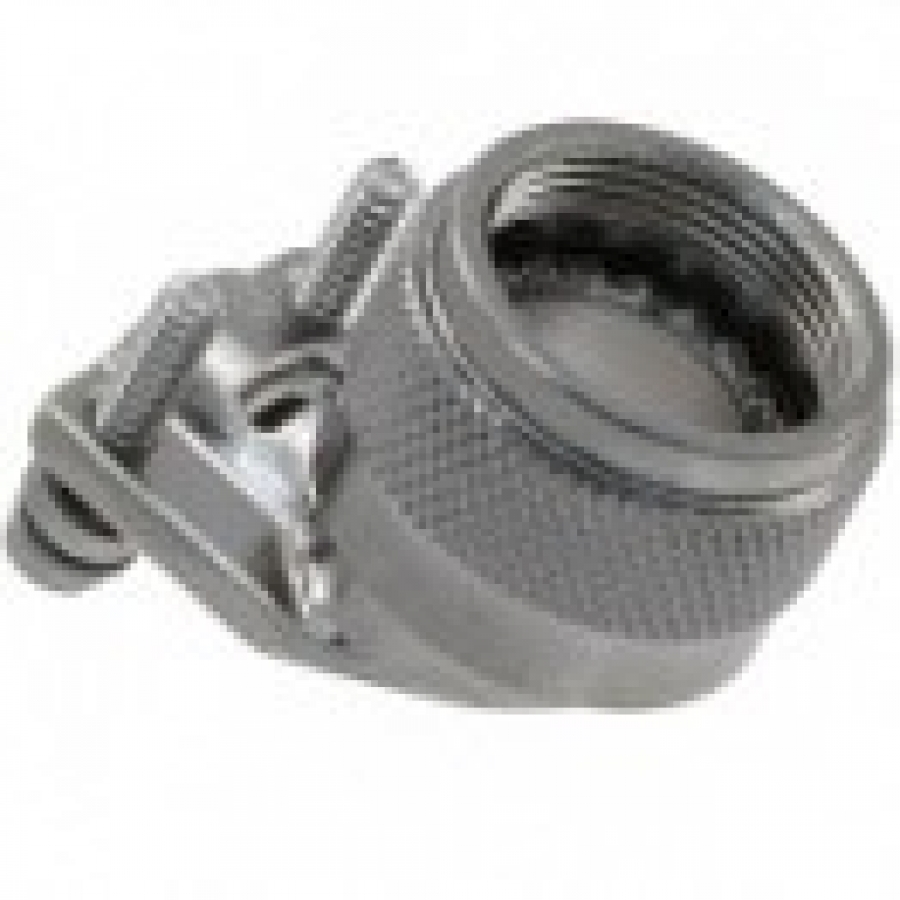

КУ1 – кожух угловой 45° предназначен для закрепления жгутов (кабелей) в месте выхода из соединителя.

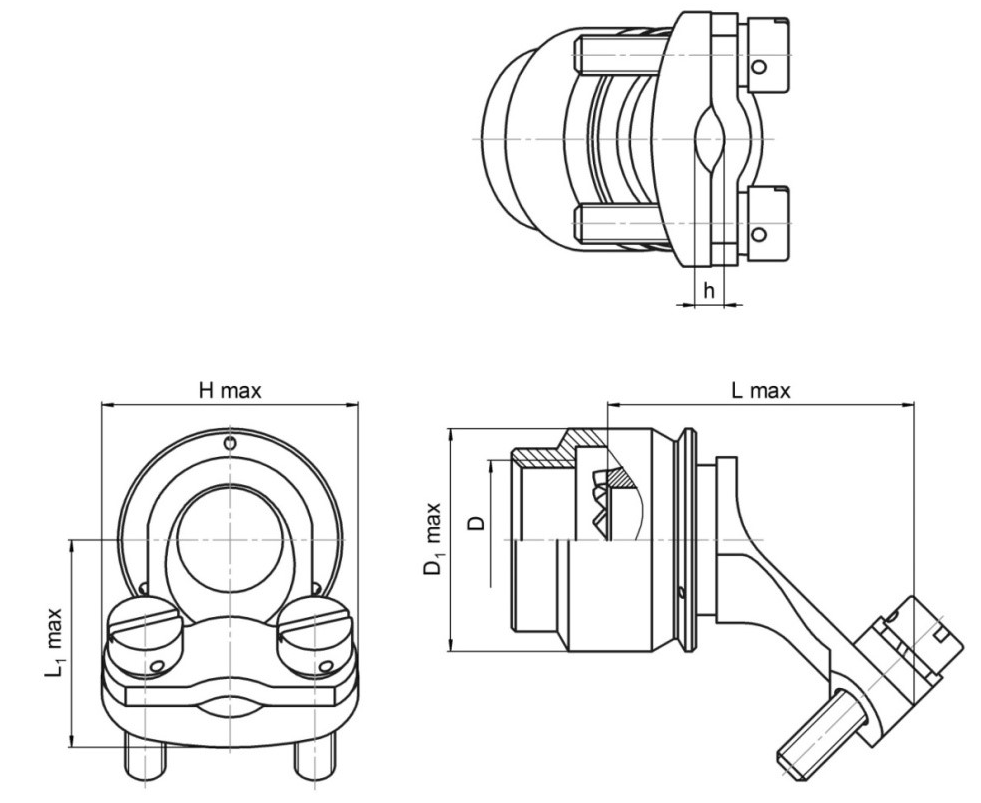

Габаритные, установочные и присоединительные размеры, мм
|
Условный размер корпуса соединителя |
Условное обозначение |
Размеры, мм |
||||
|
D |
D1 |
Н |
L |
L1 |
||
|
9 |
КУ1-9F(W) |
М12х1-6Н |
17,8 |
19,3 |
24 |
16 |
|
11 |
КУ1-11F(W) |
М15х1-6Н |
19,8 |
24,7 |
16,7 |
|
|
13 |
КУ1-13F(W) |
М18х1-6Н |
23,3 |
22,3 |
25,4 |
17,7 |
|
15 |
КУ1-15F(W) |
М22х1-6Н |
27,3 |
25,1 |
26,8 |
19,6 |
|
17 |
КУ1-17F(W) |
М25х1-6Н |
29,3 |
30,2 |
27,5 |
21 |
|
19 |
КУ1-19F(W) |
М28х1-6Н |
32,3 |
33,5 |
31,8 |
25,4 |
|
21 |
КУ1-21F(W) |
М31х1-6Н |
35,3 |
35,5 |
33,2 |
27 |
|
23 |
КУ1-23F(W) |
М34х1-6Н |
38,3 |
38,8 |
34 |
28 |
|
25 |
КУ1-25F(W) |
М37х1-6Н |
41,3 |
35,4 |
29,4 |
|
Пример для заказа:
Кожух угловой КУ1-9F СЦНК.430451.002ТУ
Устройство оконечное – кожух угловой под 45° для соединителя 9 условного размера по MIL-DTL-38999 серии III с покрытием Никель.
Кожух угловой КУ1-23W СЦНК.430451.002ТУ
Устройство оконечное – кожух угловой под 45° для соединителя 23 условного размера по MIL-DTL-38999 серии III с покрытием Кадмий.
