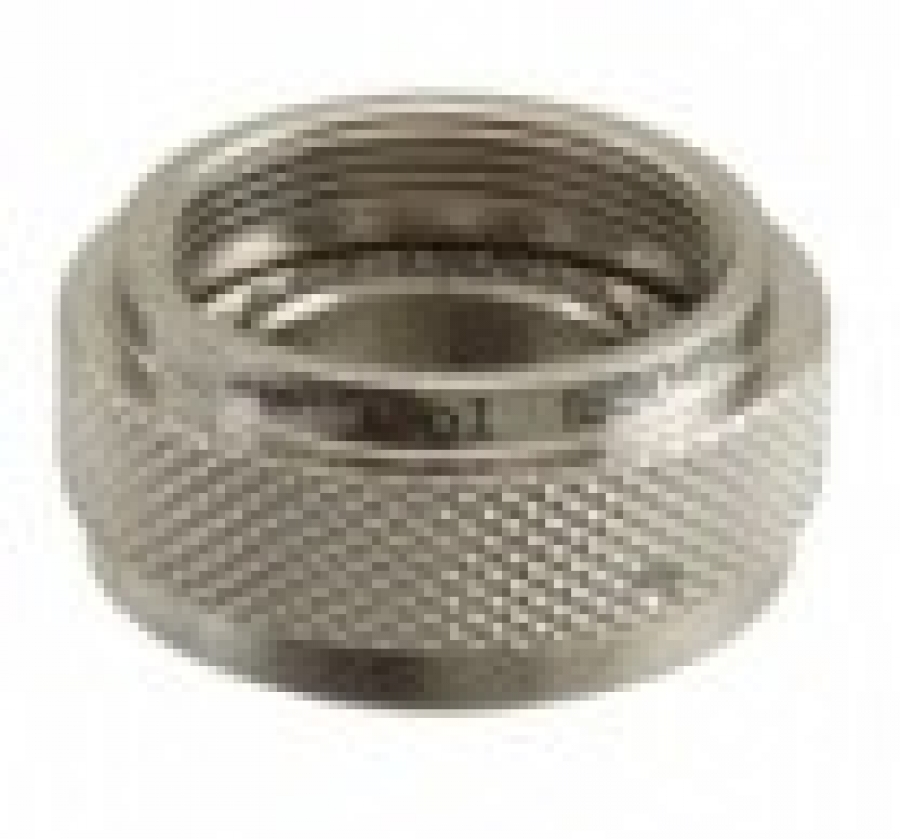

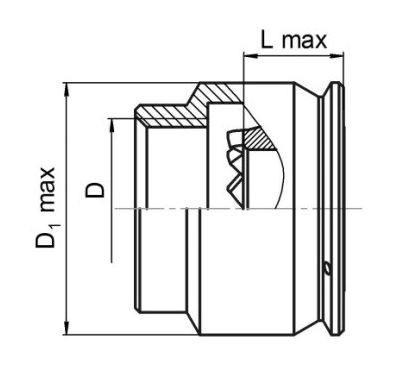

Габаритные, установочные и присоединительные размеры, мм.
|
Условный размер корпуса соединителя |
Условное обозначение |
Размеры, мм |
||
|
D |
D1 |
L |
||
|
9 |
ГЗ-9F(W) |
М12х1-6Н |
17,8 |
7 |
|
11 |
ГЗ-11F(W) |
М15х1-6Н |
19,8 |
|
|
13 |
ГЗ-13F(W) |
М18х1-6Н |
23,3 |
|
|
15 |
ГЗ-15F(W) |
М22х1-6Н |
27,3 |
|
|
17 |
ГЗ-17F(W) |
М25х1-6Н |
29,3 |
|
|
19 |
ГЗ-19F(W) |
М28х1-6Н |
32,3 |
|
|
21 |
ГЗ-21F(W) |
М31х1-6Н |
35,3 |
|
|
23 |
ГЗ-23F(W) |
М34х1-6Н |
38,3 |
|
|
25 |
ГЗ-25F(W) |
М37х1-6Н |
41,3 |
|
Пример для заказа:
Гайка задняя ГЗ-9F СЦНК.430451.002ТУ
Устройство оконечное – гайка задняя для соединителя 9 условного размера по MIL-DTL-38999 серии III с покрытием Никель.
Гайка задняя ГЗ-23W СЦНК.430451.002ТУ
Устройство оконечное – гайка задняя для соединителя 23 условного размера по MIL-DTL-38999 серии III с покрытием Кадмий.
