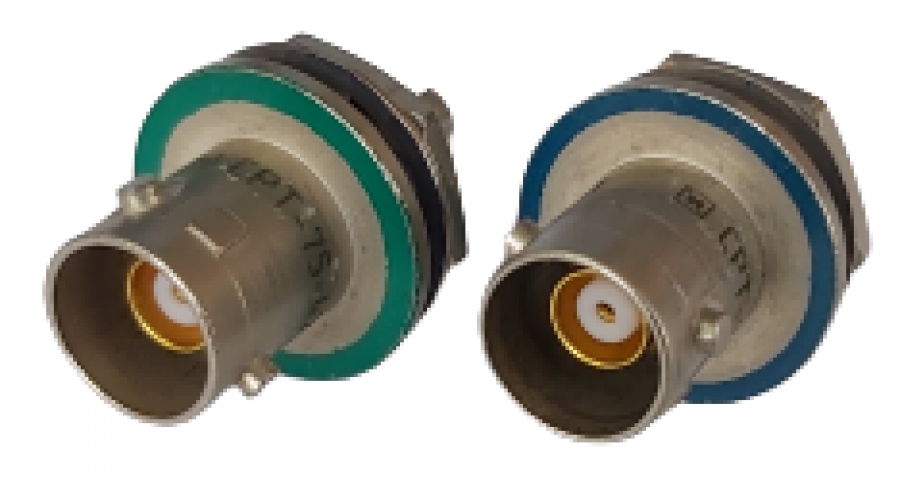

Розетка приборная

СРТ-75-427Ф(1, 2, 3, 4, 5, 6, 7 )К

НКЦС.434511.501ТУ

Розетки кабельные тип СРТ-75ФК – радиочастотные, байонетные, триаксиальные соединители.

Предназначены для работы в диапазоне частот от 0,5 до 1,5 МГц в мультиплексной линии информационного обмена по ГОСТ Р 52070.

Волновое сопротивление: 75 Ом

Частотный диапазон: от 0,5 до 1,5 МГц.

Рабочая температура: от минус 65 до +85 С°

Номенклатура

Марка присоединяемого кабеля

СРТ-75-427ФК КВСФ-75
ТУ 16-705.198
метод присоединения - пайка
СРТ-75-427Ф1К
СРТ-75-427Ф1К
СРТ-75-427Ф1К
СРТ-75-427Ф1К
СРТ-75-427Ф1К
СРТ-75-427Ф1К
СРТ-75-427Ф1К

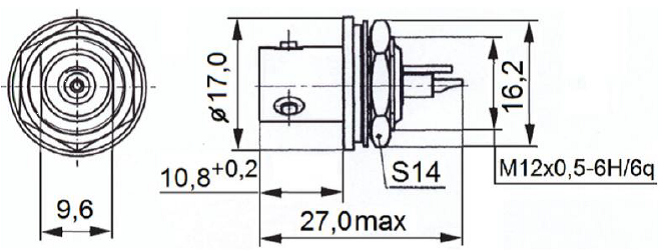

Габаритные и присоединительные размеры, мм.

50 1 01

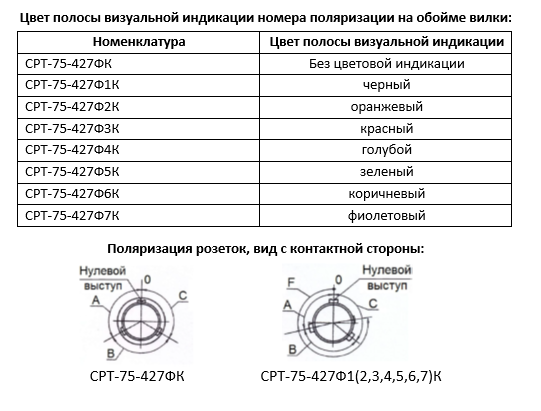

цвет

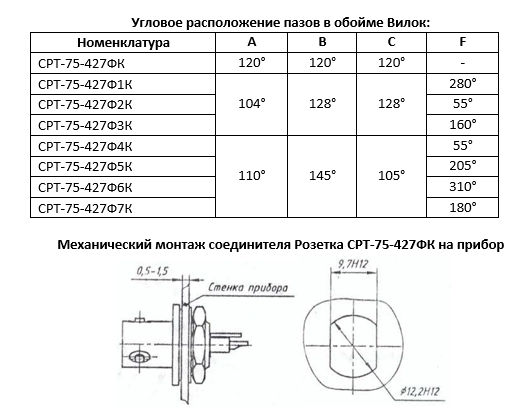

рис2



Пример для заказа:

Розетка СРТ-75-427ФК НКЦС.434511.501ТУ,   россыпью

Розетка СРТ-75-427Ф5К НКЦС.434511.501ТУ, россыпью



Эксплуатационные заглушки для Розеток приборно - кабельных СРТ-75-427Ф(1, 2, 3, 4, 5, 6, 7 )К

Пример для заказа:

Заглушка “Р” НКЦС.434511.501ТУ
