Соединители электрические цилиндрические на базе разъема СКЦ102

со вставкой USB.

тип СКЦ102 КРШЕ.430421.001ТУ [ВП]


knpdf0



 ЮСБ1 ЮСБ2   ЮСБ3 ЮСБ4



    Соединители цилиндрические СКЦ102 с USB2.0 (тип А) вставкой, предназначены для подключения периферийных устройств к вычислительной техники с обеспечением обмена данными со скоростью передачи информации до 480 Мбит/с.

Применение в жестких условиях эксплуатации.

   Соединители изготавливаются во всеклиматическом исполнении и предназначены для ручной сборки (монтажа) аппаратуры.

Конструктивные исполнения:

- кабельная вилка для объемного монтажа на кабель;

- приборная розетка для объемного монтажа на кабель;

- приборная розетка для прямого печатного монтажа в отвЕрстие печатной платы;

- приборная розетка врубного коммутационного сочленения для подключения коммутационного кабеля с разъемом USB2.0 типа А.



Условные обозначения

СКЦ1021- USBA2 / 153 - В(Р)4- О(П,В)5- 16N(A,B,C,D,E)7-W(F)8-П(К)9

1. Тип соединителя соединитель комбинированный цилиндрический, номер разработки-102
2. Обозначение вставки  USB (тип A)
3.

Условный размер корпуса:

15
4 Часть соединителя:

В - вилка;

Р - розетка

5. Способ монтажа

О - обьемный монтаж;

П - печатный монтаж (для розетки)

В - врубное коммутационное сочленение (для розетки)

6. Покрытие рабочей части контакта 1 - золото
7. Поляризация шпоночных пазов корпуса:

N - нормальная;

A, B, C, D, E (согласно приложению B)
8. Покрытие токопроводное корпусных деталей

W - оливково-зеленый кадмий;

N - никель

9. Тип корпуса:

П - приборный;

К - кабельный



Условия эксплуатации:

Механические факторы:

Синусоидальная вибрация:

  • - диапазон частот, Гц
  • - амплитуда ускорения, м/с2 (g)



        1 - 2000

         200 (20)

Механический удар одиночного действия:

- пиковое ударное ускорение м/с2 (g)

- длительность действия ударного ускорения, мс



10 000 (1 000)

0,1 - 2,0

Линейное ускорение, м/с2 (g)        2 000 (200)
                                                                         Климатические факторы:
Повышенная температура среды при эксплуатации, 0С              105
Пониженная температура среды при эксплуатации, 0С          минус 65
Атмосферное пониженное рабочее давление при эксплуатации, кПа (мм рт.ст.)

4,7×10-7(3,5×10-6)

Повышенная относительная влажность воздуха при температре плюс 350С, %              98
Атмосферные конденсированные осадки (иней,роса)               +
Соляной (морской) туман, ч:

- с покрытием корпусов никелем:

- с покрытием корпусов кадмием:



             48

            500

                                                                        Биологические факторы:
Плесневые грибы               +







                                                                                             Номенклатура

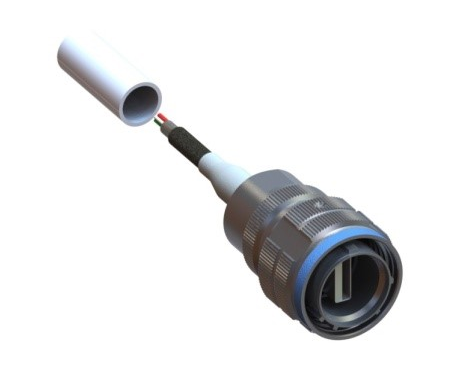

ЮСБ1

   СКЦ102 -USBA/15ВО1-N(A,B,C,D,E)W(F)К КРШЕ.430421.001ТУ  [ВП]

                  кабельная вилка для объемного монтажа на кабель;

ЮСБ2

СКЦ102- USBA/15РО1-N(A,B,C,D,E)W(F)П КРШЕ.430421.001ТУ   [ВП]

    приборная розетка для объемного монтажа на кабель
ЮСБ3

СКЦ102- USBA/15РП1-N(A,B,C,D,E)W(F)П КРШЕ.430421.001ТУ  [ВП]

приборная розетка для прямого печатного монтажа в отв. печатной платы
ЮСБ4

СКЦ102- USBA /15РВ1-N(A,B,C,D,E)W(F)П КРШЕ.430421.001ТУ   [ВП]

приборная розетка врубного коммутационного сочленения
