Соединители клеммные пружинные

knpdf0

        Клеммные пружинные соединители – это серии клемм пружинных, винтовых для установки на рейку монтажную (Din- рейку) под сечение провода от 1,5 мм² до 35 мм², а так же для монтажа на поверхность платы. Предназначены для подключения силовых линий (питания) на рейку монтажную (Din- рейку) и на печатные платы, работающие в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов при напряжении со значением до 850 В, передачи данных.
        Наряду с массо - габаритными составляющими, данные типы изделий позволяют проводить быстрый монтаж разных типов проводов, имеют высокие показатели виброустойчивости и ударопрочности, что дает возможность минимизировать затраты по проведению регламентных работ, при монтаже не используется специальный инструмент, имеют надежную защиту от случайного прикосновения токоведущим частям клеммы, а так же проводить - измерение электрических параметров цепи без нарушения изолированности соединения.
        Применение: внутри приборное и наружное, электромонтаж измерительных, управляющих и силовых цепей, для жестких условий эксплуатации.

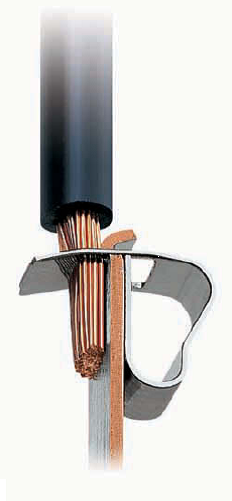

     ппп   Принцип соединения проводников в клеммах основан на прижимании проводника к токонесущей шине посредством пружины специальной формы. Специальная форма и гальваническое покрытие токовой шины оловом гарантируют низкое переходное сопротивление контакта. Пружинные клеммы не нуждаются в обслуживании. Пружина изготавливается из стали, которая позволяет получить достаточно высокое усилие зажима проводника. Недожима или пережима проводника, часто происходящего с винтовыми клеммами, у данной конструкции - нет.

         Клемма, рассчитанной на работу с проводниками с сечением 0,2–6 мм2, можно зажимать проводники, сечение которых различается на порядок, не опасаясь повреждения тонких и недожима или выскальзывания толстых проводников.

         Клеммы с пружинной технологией соединения, специально разработаны в соответствии с требованиями потребителей:

        - малое монтажное пространство;

        (конструкция позволяет уменьшить габаритные размеры объектов)

        - быстрый монтаж проводов;

        (экономия рабочего времени при монтаже систем)

                                 - виброустойчивость и ударопрочность;

                                 (минимизация затрат по проведению регламентных работ по обслуживанию)

                                  - возможность использование разных типов проводов;

                                  (алюминиевый однопроволочный; медный однопроволочный; медный многопроволочный; многопроволочный луженый; многопроволочный в наконечнике-гильзе; многопроволочный со штыревым наконечником).

                                  - независимость качества контакта от квалификации обслуживаемого персонала;

                                  - при монтаже не используется специальный инструмент;

                                  - надежная защита от случайного прикосновения токоведущим частям клеммы;

                                  - измерение электрических параметров цепи без нарушения изолированности соединения.


КПР

КПР

КПР - клеммы пружинные и вспомогательные детали предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 800 В, в условиях умеренного и холодного климата, применительн в оборудовании военного назначения.

Клеммы пружинные для установки на рейку монтажную (Din - рейку) под сечение провода: 2,5 мм2.

СЦНК.434410.036ТУ [ВП]

СЦНК.434410.051ТУ [ОТК]

Показать все
КПР1

КПР1

КПР1 - клеммы пружинные предназначены для работы в электрических цепях постоянного, переменного ( частотой до 3МГц) и импульсного токов при напряжении со значением до 1100 В.

Обеспечивают подключение сигнальных и силовых линий (питания).

Клеммы пружинные для установки на рейку монтажную (Din - рейку) под сечение провода от 1,5 мм2 до 35 мм2

СЦНК.434410.045ТУ [ВП]

СЦНК.434410.047ТУ [ОТК]

Показать все
СКПП 2,5

СКПП 2,5

СКПП - это соединители клеммные пружинные для установки на печатную плату .

СЦНК.434410.036ТУ [ВП]

СЦНК.434410.051ТУ [ОТК]

Показать все
СКПП

СКПП

СКПП - это соединители клеммные пружинные для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов при напряжении со значением до 850 В.

Обеспечивают подключение сигнальных и силовых линий (питания) на печатные платы.

Аналогами соединителей являются изделия серии 233-501…233-524; 233-401 - 233-424; 234-201 - 234-224; 235-401/333-000…235-448/333-000; 236-101…236-148; 236-401…236-448; 236-501…236-524; 236-201…236-224; 256-501…256-524; 236-601…236-624; 236-301…236-324; 254-651…254-674; 256-601…256-624 ф. WAGO; 390-021-11 ф. Deca Swithlab

СЦНК.434410.043ТУ [ВП]

СЦНК.434410.048ТУ [ОТК]

Показать все
СКПФ

СКПФ

СКПФ - соединители клеммные пружинные с крепежным фланцем для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов при напряжении со значением до 850 В. Обеспечивают подключение сигнальных и силовых линий (питания) на печатные платы.

Аналогами соединителей являются изделия серии 260-101…260-112; 260-201…260-212;  261-101/341-000…261-112/341-000; 261-201/342-000…261-212/342-000  ф. WAGO.

Соединители клеммные пружинные для установки на плату предназначены для внутреннего монтажа. Конструкция соединителей клеммных обеспечивает класс защиты IP40 по ГОСТ 14254. Монтаж изделий на плату осуществляется методом пайки. Принцип соединения проводников в клеммах основан на прижимании проводника к токонесущей шине посредством пружины специальной формы.

СЦНК.434410.043ТУ [ВП]

СЦНК.434410.048ТУ [ОТК]

Показать все
СКПуФ

СКПуФ

СКПуФ - соединитель клеммный пружинный укороченный с крепежным фланцем для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов при напряжении со значением до 850 В. Обеспечивают подключение сигнальных и силовых линий (питания) на печатные платы.

Аналогами соединителей являются изделия серии 260-101…260-112; 260-201…260-212;  261-101/341-000…261-112/341-000; 261-201/342-000…261-212/342-000  ф. WAGO.

Соединители клеммные пружинные для установки на плату предназначены для внутреннего монтажа. Конструкция соединителей клеммных обеспечивает класс защиты IP40 по ГОСТ 14254. Монтаж изделий на плату осуществляется методом пайки. Принцип соединения проводников в клеммах основан на прижимании проводника к токонесущей шине посредством пружины специальной формы.

СЦНК.434410.043ТУ [ВП]

СЦНК.434410.048ТУ [ОТК]

Показать все
ПС (проходник силовой)

ПС (проходник силовой)

ПС - (проходник силовой) вилки винтовые штекерные шестиконтактные предназначены для подключения силовых линий (питания) на печатные платы. Аналогами изделия являются штекерные винтовые вилки 911-32006 ф. EPTGMBH и 3686.801 ф.Rittal.

Проходники Силовые предназначены для внутреннего монтажа. Кабель питания подключается с помощью кольцевого наконечника винтом М4 и (или) гнездового контакта серии 6,3. Монтаж изделий на плату осуществляется методом Press-Fit.

СЦНК.434410.044ТУ [ВП]

СЦНК.434410.049ТУ [ОТК]

Показать все
КО (клемма обжимная) серия 6,3

КО (клемма обжимная) серия 6,3



КО - клеммы обжимные предназначены для разъемного соединения проводников, подключения сигнальных и силовых линий (питания). Аналогами изделия являются клеммы обжимные: TAY-1,25F ф. BM; 42565-2, 42282-2 ф. Tyco; KTL-016-10, KTL-016-15 ф. Karson Technology; 730 ф. Klauke.

Клеммы Обжимные предназначены для внутреннего монтажа. Конструкция Клемм Обжимных обеспечивает подсоединение проводов одножильных многопроволочных методом обжимки.

СЦНК.434410.044ТУ [ВП]

СЦНК.434410.043ТУ [ОТК]

Показать все
ШК

ШК

ШК - шинные клеммы и вспомогательные детали предназначены для работы в электрических цепях постоянного, переменного ( частотой до 3 МГц) и импульсного токов при напряжении до 500 В, в условиях умеренного климата.

Клеммы пружинные для установки на рейку монтажную (Din - рейку) под сечение провода 2,5 мм2 , 4,0 мм2, 6 мм2.

ТУ 6313-016-07609017-2012

ТУ 6313-009-07609017-2007

СЦНК.434410.028 ТУ

Показать все
КПП

КПП

КПП - клеммы пружинные и вспомогательные детали предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 300 В (КПП 0,5) и до 600 В (КПП 2,5).

Клеммы пружинные для печатных плат

СЦНК.434410.041ТУ [ВП]

СЦНК.434410.052ТУ [ОТК]

Показать все
