Розетка СНЦ160-2РО11-100

КРШЕ.430421.001ТУ [ВП]

СЦНК.430421.010ТУ [ОТК]



снц4вп31

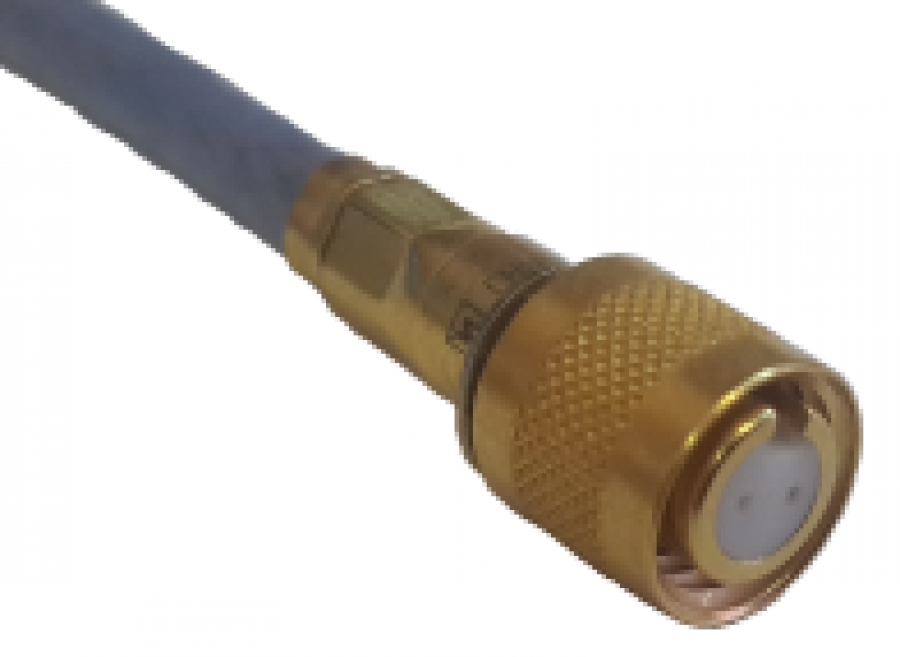

Твинаксиальная розетка объемного монтажа на кабель

Рабочая частота: до 3 ГГц.

Волновое сопротивление: 100 Ом.

Покрытиезолото.



Марка применяемого кабеля: Tensolite 24463/9Р025Х-2(LD); ABS 0386 WF; S280W502-1

Допускается применение кабелей других марок, имеющих аналогичную конструкцию и эксплуатационные характеристики не ниже кабелей указанных марок.


Пример для заказа:

Розетка СНЦ160-2РО11-100  КРШЕ.430421.001ТУ [для поставки с приемкой ВП]

Розетка СНЦ160-2РО11-100  КРШЕ.430421.010ТУ [для поставки с приемкой ОТК]

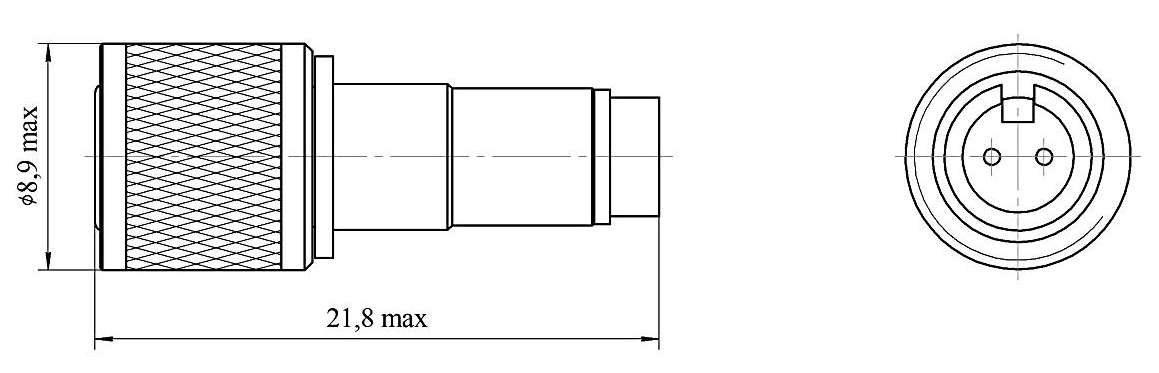

Габаритные и присоединительные размеры, мм.
розетка

Поставка изделий типа Розетка СНЦ160 осуществляется россыпью.



Инструмент обжимной для монтажа Розетка СНЦ160-2РО11-100  на кабель:

- для обжатия контактов (гнезд) применять обжимные клещи М22520/2-01 (AFM8)

                                                                                        и позиционер М22520/2-34 (К323)

- для обжатия корпуса розетки применять обжимные клещи М22520/5-01 (HX4)

                                                                                               и матрицу М22520/5-05 (Y197)

Монтаж кабеля на розетки типа СНЦ160 проводить в соответствии КРШЕ.430421.001РЭ.

Инструмент поставляется по отдельному заказу.



Постава кабельных сборок под заказ на основе Розетка СНЦ160-2РО11-100

99

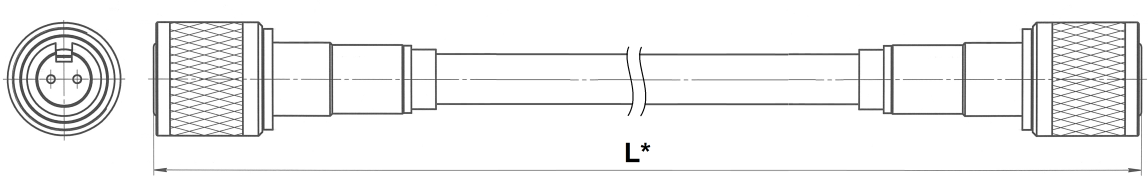

Кабельная сборка КС 160-2-2 х L* КРШЕ.430421.010ТУ, где L* - длина.



888999

Кабельная сборка КС 160-2-1 х L* КРШЕ.430421.010ТУ, где L* - длина.
