Вилка СНЦ160-4ВП31-100

КРШЕ.430421.001ТУ [ВП]

СЦНК.430421.010ТУ [ОТК]



снц4вп31

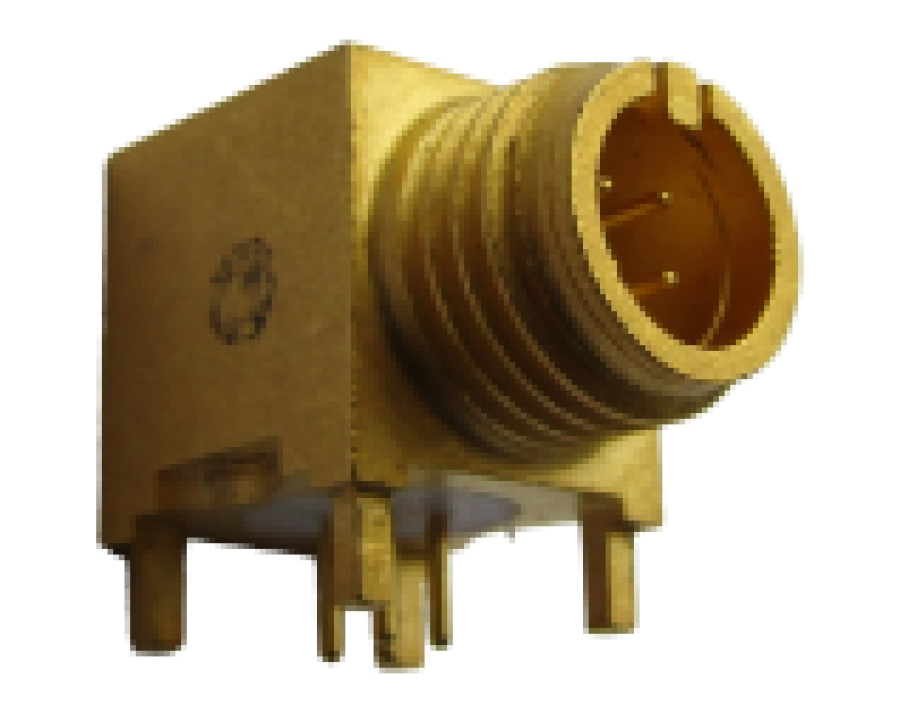

Квадраксиальная вилка углового монтажа на печатную плату

Рабочая частота: до 3 ГГц.

Волновое сопротивление: 100 Ом.

Покрытиезолото.


Пример для заказа:

Вилка СНЦ160-4ВП31-100  КРШЕ.430421.001ТУ [для поставки с приемкой ВП]

Вилка СНЦ160-4ВП31-100  КРШЕ.430421.010ТУ [для поставки с приемкой ОТК]

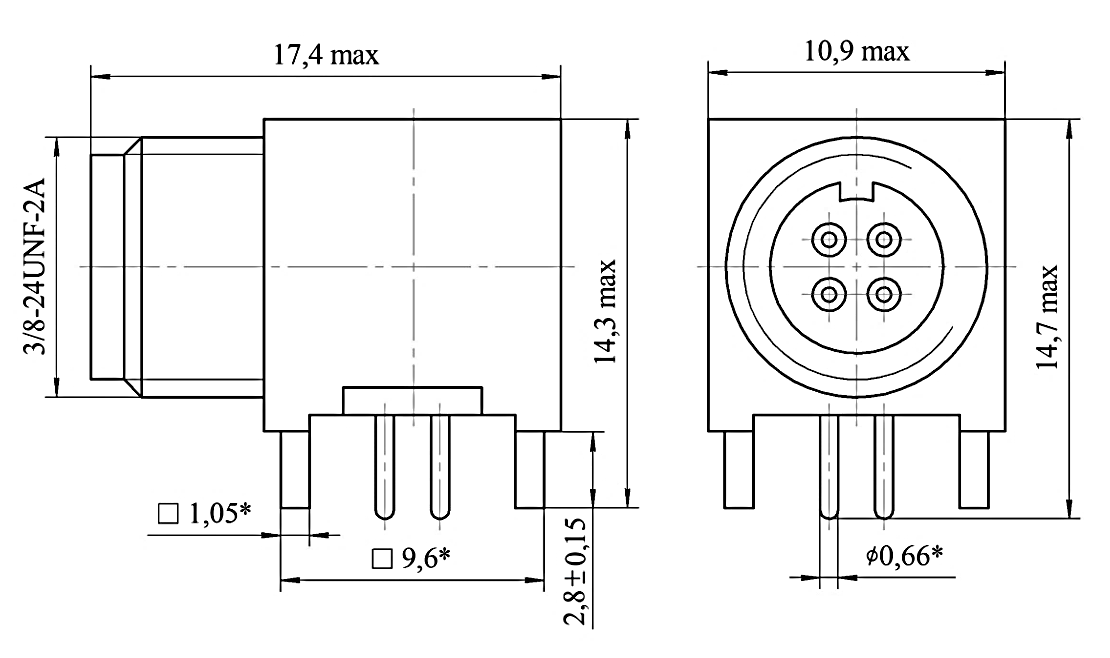

    Габаритные и присоединительные размеры, мм.

                  Разметка печатной платы.

 Нумерация контактов показана условно.

                     Размеры, мм.

вилка углов.монтажа


4вп





Вилка СНЦ160-4ВП31-100  КРШЕ.430421.001ТУ (.010ТУ) сочленяется с розеткой СНЦ160-4РО11-100,

СНЦ160-4РО11-100-01 или аналогичными по MIL DTL 38999.

Поставка изделий типа Вилка СНЦ160 осуществляется в собранном виде.
