СКПуФ

СКПуФ

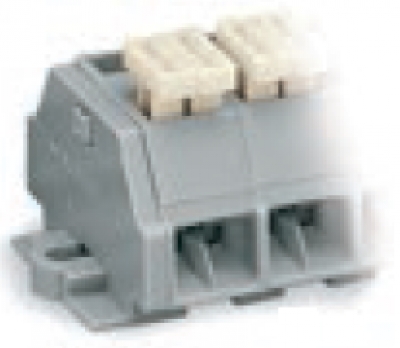

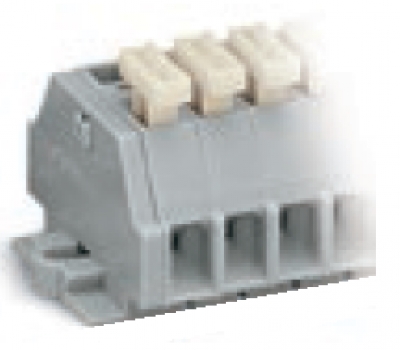

СКПуФ - соединитель клеммный пружинный укороченный с крепежным фланцем для печатного монтажа предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов при напряжении со значением до 850 В. Обеспечивают подключение сигнальных и силовых линий (питания) на печатные платы.

Аналогами соединителей являются изделия серии 260-101…260-112; 260-201…260-212;  261-101/341-000…261-112/341-000; 261-201/342-000…261-212/342-000  ф. WAGO.

Соединители клеммные пружинные для установки на плату предназначены для внутреннего монтажа. Конструкция соединителей клеммных обеспечивает класс защиты IP40 по ГОСТ 14254. Монтаж изделий на плату осуществляется методом пайки. Принцип соединения проводников в клеммах основан на прижимании проводника к токонесущей шине посредством пружины специальной формы.

СЦНК.434410.043ТУ [ВП]

СЦНК.434410.048ТУ [ОТК]


knpdf0

Технические характеристики

Рабочая температура минус 60 до +85 С°


Условные обозначения

  СКПуФ - 1,5(2,5) 2 -  1(2,3...12) - х2(4)4 - 2(3)5 К6

1. Тип изделия соединитель клеммный пружинный укороченный с крепежным фланцем
2. Максимальное сечение провода, присоединяемого к клемме, мм2 1,5; 2,5
3.

Количество контактов в соединителе

1,(2,3...12)

4.

Количество проводов, подключаемых к одному контакту

х2(4)

 5. Покрытие контакта

2 - серебро

3 - олово

 6. Наличие встроенного приспособления для открытия пружины:

К - кнопка

отстутствие символа - без приспособления
