СР-50-7 (тип SMА)

СР-50-7 (тип SMА)

СР-50-7 - Это соединители предназначеные для эксплуатации в электрических цепях радиочастотных трактов.

      • СЦНК.430421.006.ТУ [ВП]

        СЦНК.430421.005.ТУ [ОТК]


      • knpdf0

Серия СР-50-7 - это субминиатюрные коаксиальные радиочастотные соединители резьбового соединения версии А.

Соединители предназначены для ручной сборки (монтажа) аппаратуры в качестве элементов внутреннего монтажа. Соединители изготавливается в климатическом исполнении В ГОСТ 15150.

Рабочий диапазон частот до 18 ГГц.


Технические характеристики

Присоединительные размеры

тип SMА

Волновое сопротивление

50 Ω

Рабочее напряжение

не более 335 В

Рабочая частота

до 18 ГГц

Сопротивление изоляции

не менее 1000

Количество соединений

500

Температурный диапазон минус 65 до +165 С°



Условные обозначения

СР -  50 -  73  01(03,04) -  В(Р) -  П(У)Об- 01(02,03,04,05,06,07,08)8

1. Серия соединителя Соединитель радиочастотный
2. Волновое сопротивление 50
3.

Номер разработки

7
4. Тип корпуса

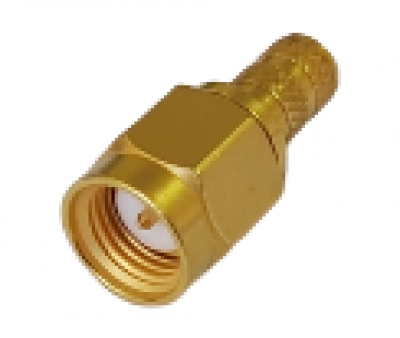

01 – кабельный;

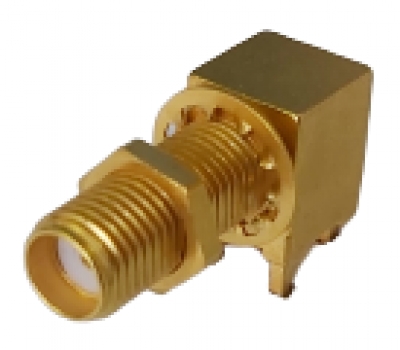

03 – приборно-кабельный;

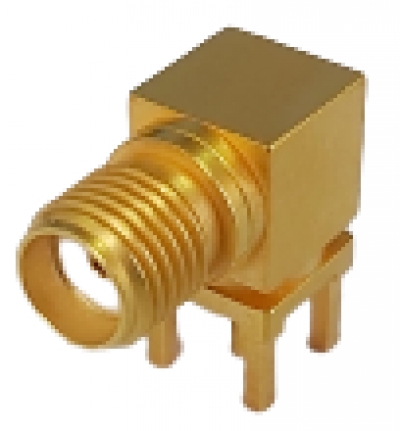

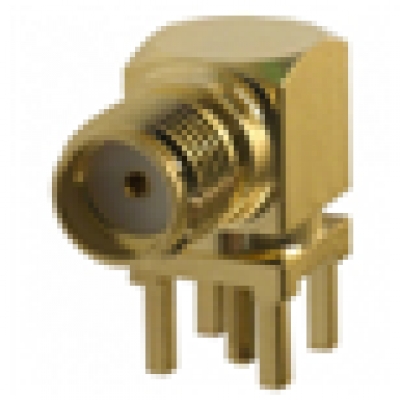

04 – печатного монтажа в отверстие печатной платы;

5. Часть соединителя

В – вилка

Р – розетка

6.

Конструктивное исполнение:

- для СР-50-6-03 состояние сочленения с ответной частью:

П – полное защелкивание

С - скользящее сочленение

7.

Символ отсутствует для соединителей с типом корпуса:

- приборный

- печатного монтажа в отверстия печатной платы
Об
8 Номер типоконструкции 01(02,03,04,05,06,07,08)

СР-50-7-01-В-П-Об-05

СР-50-7-01-В-П-Об-06

СР-50-7-01-В-П-Об-07

                          СР-50-7-01-В-П-Об-08
