Вилка СНЦ160-4ВП21-100

КРШЕ.430421.001ТУ [ВП]

СЦНК.430421.010ТУ [ОТК]



снц4вп31

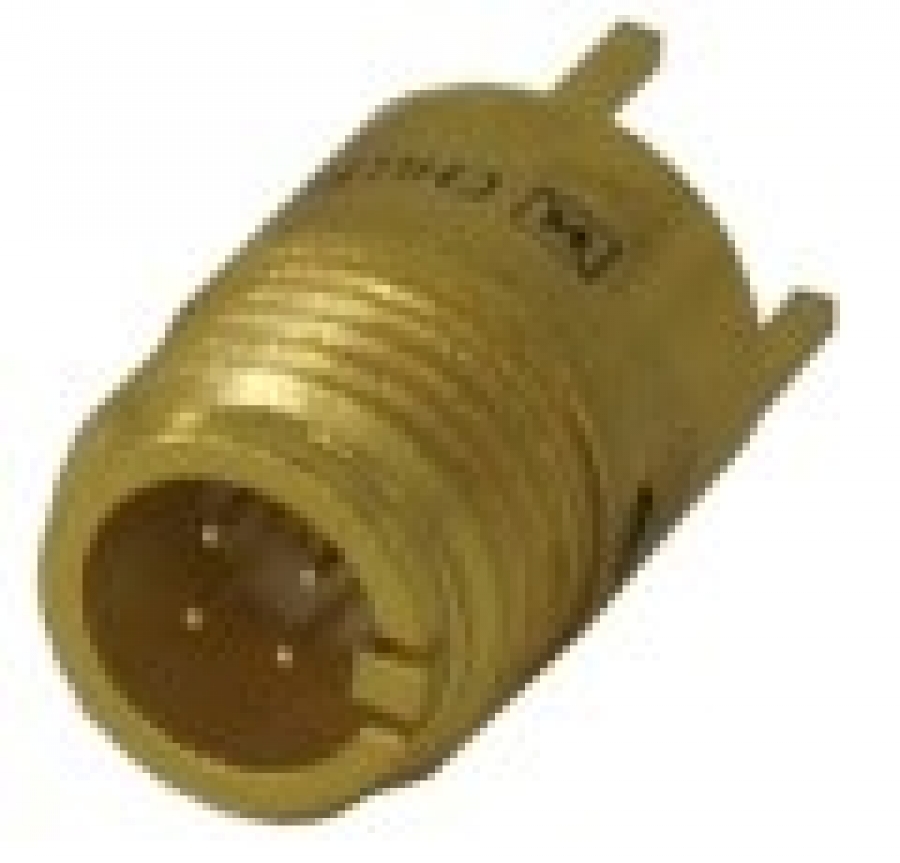

Квадраксиальная вилка для вертикального монтажа на печатную плату.

Рабочая частота: до 3 ГГц.

Волновое сопротивление: 100 Ом.

Покрытиезолото.














Пример для заказа:

Вилка СНЦ160-4ВП21-100  КРШЕ.430421.001ТУ [для поставки с приемкой ВП]

  Вилка СНЦ160-4ВП21-100  КРШЕ.430421.010ТУ [для поставки с приемкой ОТК]

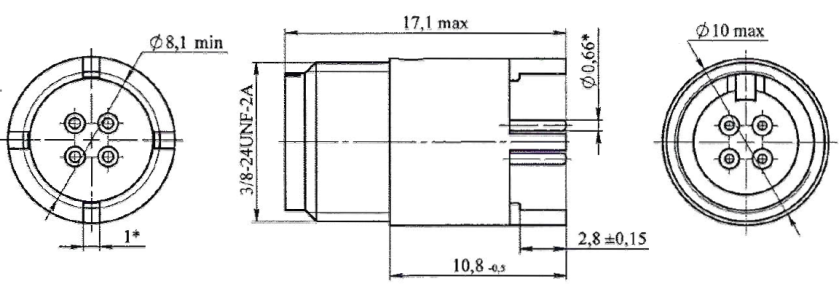

             Габаритные и присоединительные размеры, мм.

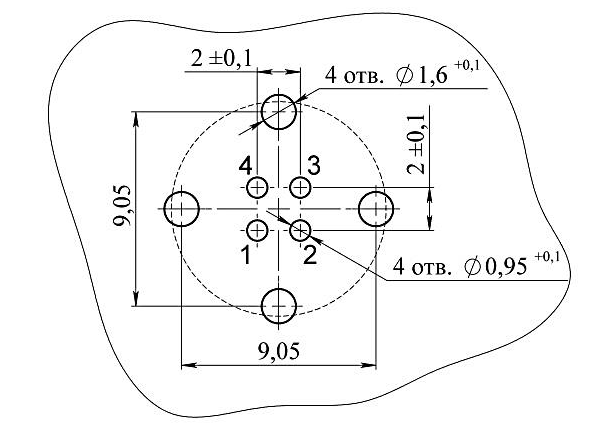

          Разметка печатной платы.

Нумерация контактов показана условно.

                     Размеры, мм.
 вилкаснц  снц1114вп



Механический монтаж. Размеры в мм.



Вилка СНЦ160-4ВП21-100  КРШЕ.430421.001ТУ (.010ТУ) сочленяется с розеткой СНЦ160-4РО11-100,

СНЦ160-4РО11-100-01 или аналогичными по MIL DTL 38999.

Поставка изделий типа Вилка СНЦ160 осуществляется в собранном виде.
