Розетка приборно-кабельная

СРТ-75-426Ф(1, 2, 3, 4, 5, 6, 7)К

НКЦС.434511.501ТУ [поставка ВП]

Розетки кабельные тип СРТ-75ФК – радиочастотные, байонетные, триаксиальные соединители.

Предназначены для работы в диапазоне частот от 0,5 до 1,5 МГц в мультиплексной линии информационного обмена по ГОСТ Р 52070.

Волновое сопротивление: 75 Ом

Частотный диапазон: от 0,5 до 1,5 МГц.

Рабочая температура: от минус 65 до +85 С°



Номенклатура

Марка присоединяемого кабеля

СРТ-75-426ФК

КВСФ-75

ТУ 16-705.198
метод присоединения - пайка

СРТ-75-426Ф1К

СРТ-75-426Ф2К

СРТ-75-426Ф3К

СРТ-75-426Ф4К

СРТ-75-426Ф5К

СРТ-75-426Ф6К

СРТ-75-426Ф7К

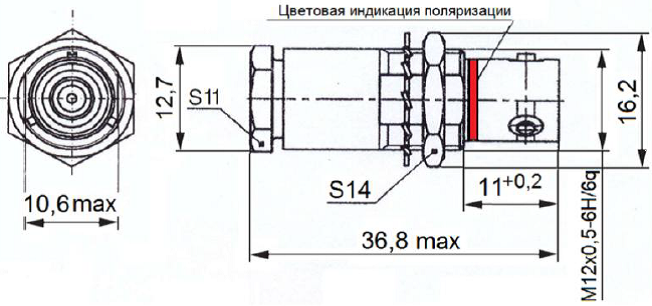

Габаритные и присоединительные размеры, мм.

50 1 01

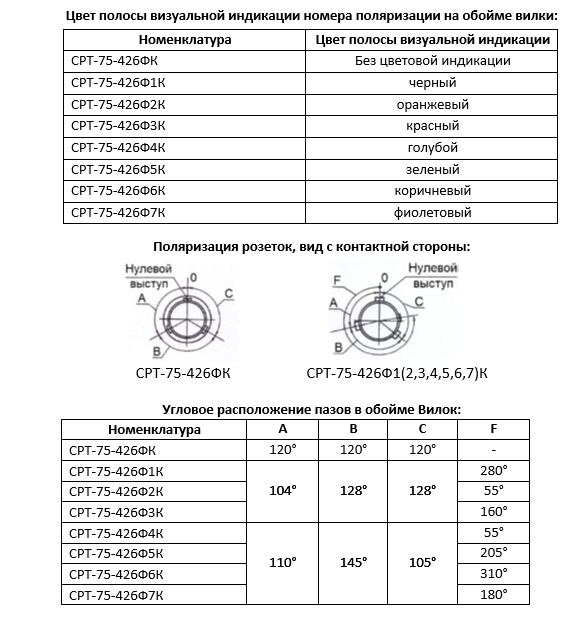

426рис

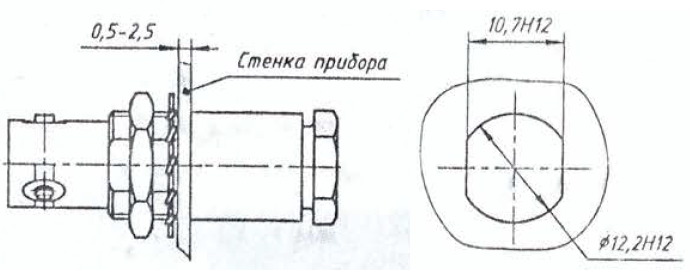

Механический монтаж соединителя Розетка СРТ-75-426ФК на прибор

мех



Пример для заказа:

Розетка СРТ-75-426ФК НКЦС.434511.501ТУроссыпью [для поставки с приемкой ВП]

Розетка СРТ-75-426Ф5К НКЦС.434511.501ТУ, россыпью [для поставки с приемкой ВП]



Эксплуатационные заглушки для Розеток кабельных СРТ-75-426Ф(1, 2, 3, 4, 5, 6, 7 )К

Пример для заказа:

Заглушка “Р” НКЦС.434511.501ТУ
