Вилка кабельная

СРТ-75-425Ф(1, 2, 3, 4, 5, 6, 7 )К

НКЦС.434511.501ТУ [поставка ВП]

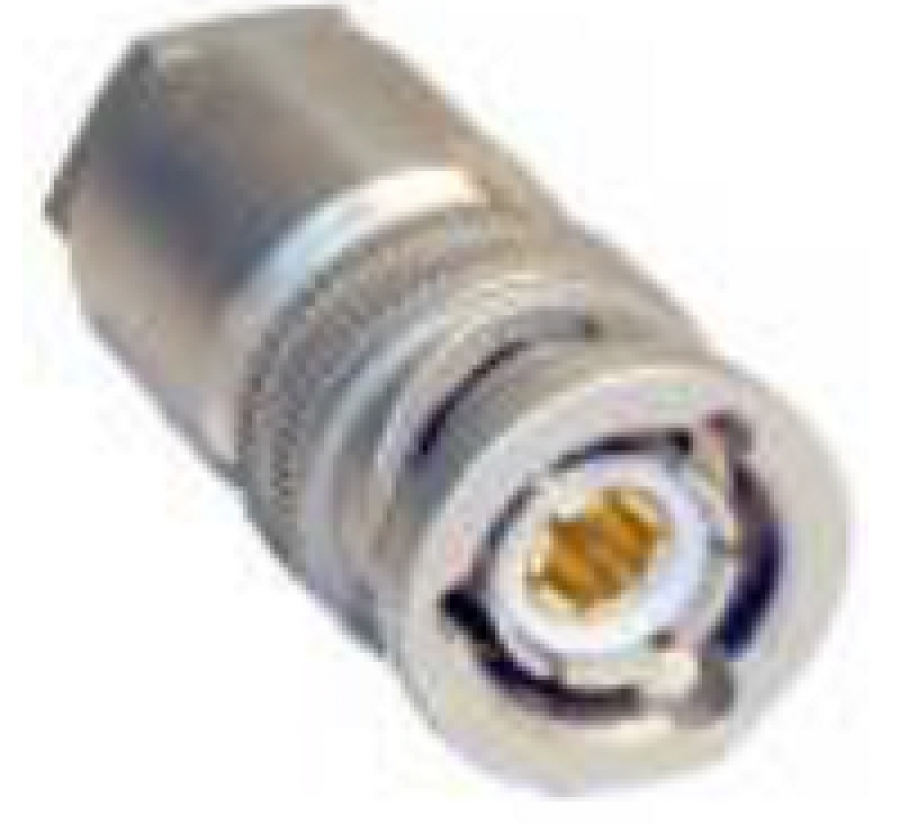

Вилки кабельные тип СРТ-75ФК – радиочастотные, байонетные, триаксиальные соединители.

Предназначены для работы в диапазоне частот от 0,5 до 1,5 МГц в мультиплексной линии информационного обмена по ГОСТ Р 52070.

Волновое сопротивление: 75 Ом

Частотный диапазон: от 0,5 до 1,5 МГц.

Рабочая температура: от минус 65 до +85 С°



Номенклатура

Марка присоединяемого кабеля

СРТ-75-425ФК

КВСФ-75
ТУ 16-705.198
метод присоединения - пайка

СРТ-75-425Ф1К

СРТ-75-425Ф2К

СРТ-75-425Ф3К

СРТ-75-425Ф4К

СРТ-75-425Ф5К

СРТ-75-425Ф6К

СРТ-75-425Ф7К

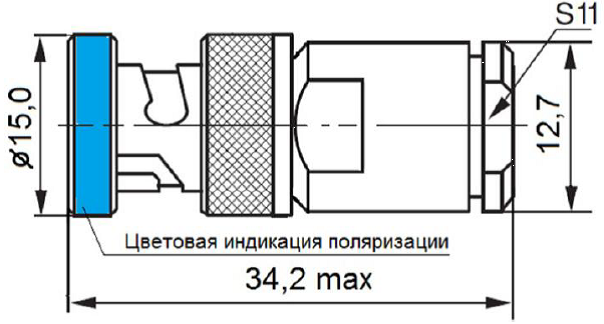

Габаритные и присоединительные размеры, мм.

50 1 01

Цвет полосы визуальной индикации номера поляризации на обойме вилки:

Номенклатура

Цвет полосы визуальной индикации

СРТ-75-425ФК

Без цветовой индикации

СРТ-75-425Ф1К

черный

СРТ-75-425Ф2К

оранжевый

СРТ-75-425Ф3К

красный

СРТ-75-425Ф4К

голубой

СРТ-75-425Ф5К

зеленый

СРТ-75-425Ф6К

коричневый

СРТ-75-425Ф7К

фиолетовый

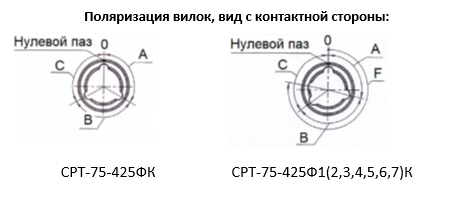

поляр

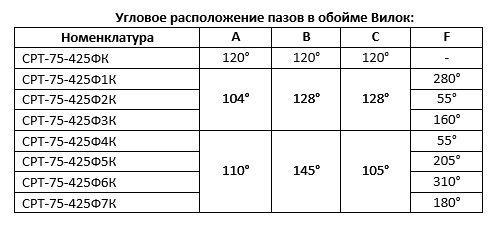

располож

Пример для заказа:

Вилка СРТ-75-425ФК НКЦС.434511.501ТУ,   россыпью [для поставки с приемкой ВП]

Вилка СРТ-75-425Ф5К НКЦС.434511.501ТУ, россыпью [для поставки с приемкой ВП]



Эксплуатационные заглушки для Вилок кабельных СРТ-75-425Ф(1, 2, 3, 4, 5, 6, 7 )К

Пример для заказа:

Заглушка “В” НКЦС.434511.501ТУ
