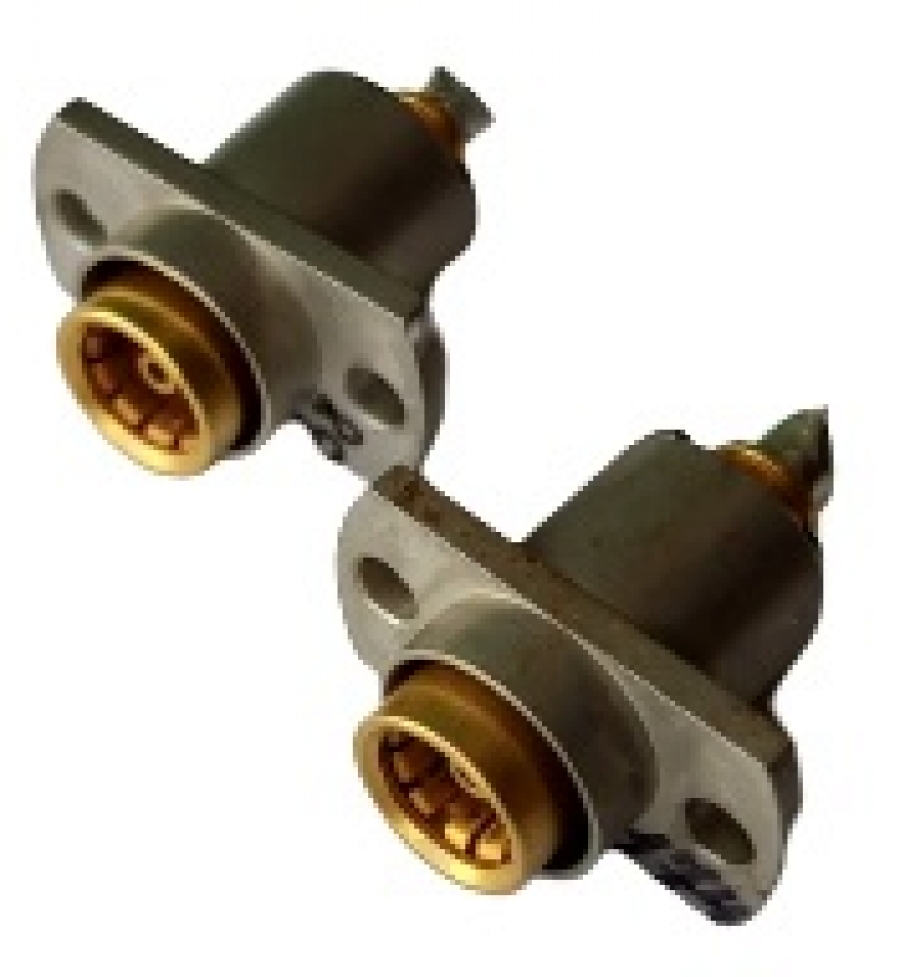

Розетка приборно-кабельная

СР-50-999Ф

СР-50-1000Ф

СР-50-1001Ф

Волновое сопротивление: 75 Ом

Значения КстU: 1,25

Частотный диапазон: от 0 до 18 МГц.

Рабочая температура: от минус 65 до +125 С°



Номенклатура

Марка присоединяемого кабеля

Розетка СР-50-999Ф

SM_86_FEP (Sucoform)

Розетка СР-50-1000Ф

SM_141_FEP (Sucoform)

Розетка СР-50-1001Ф

SM_113_FEP (Sucoform)

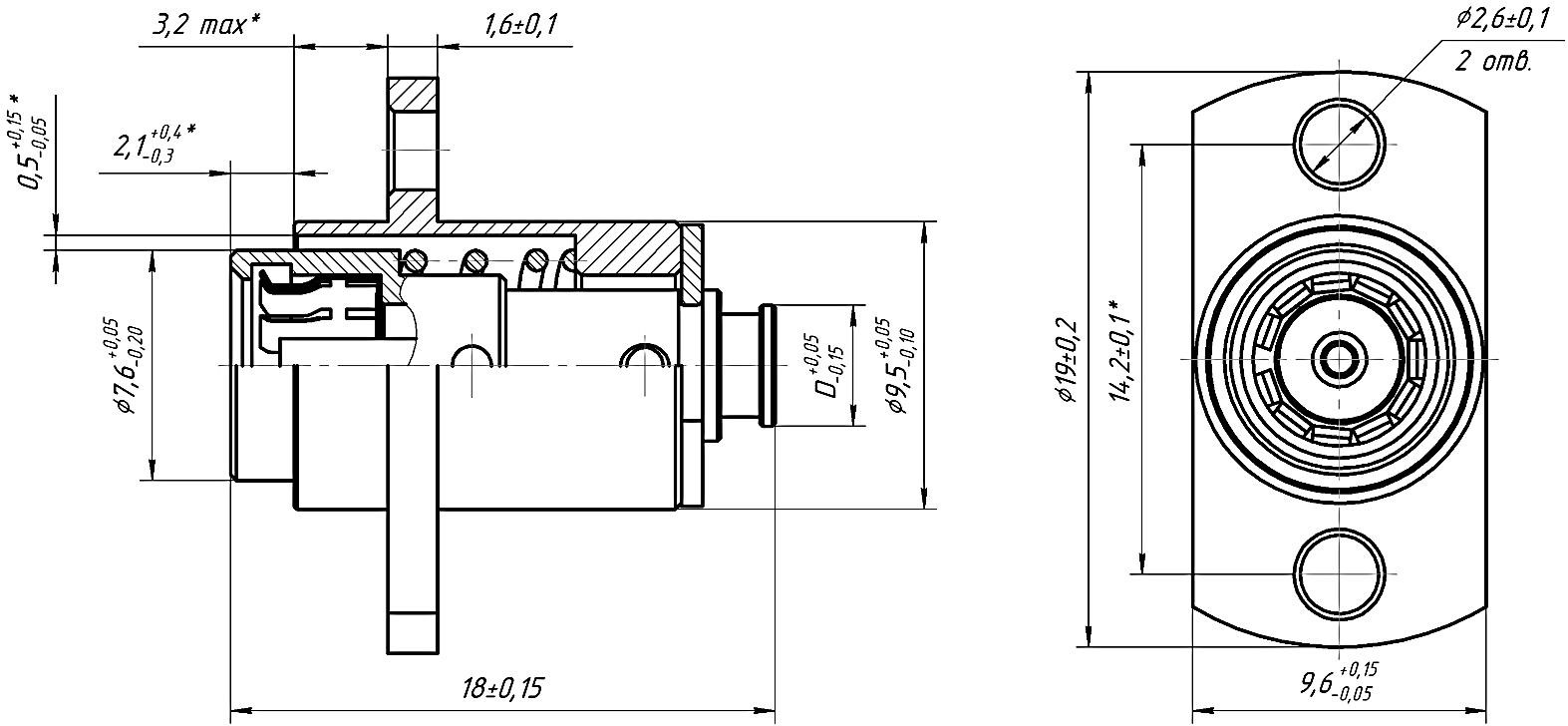

Габаритные и присоединительные размеры, мм.

50 1 01

Условное обозначение части соединителя

D, мм

Розетка СР-50-999Ф

4,0

Розетка СР-50-1000Ф

5,0

Розетка СР-50-1001Ф

4,7

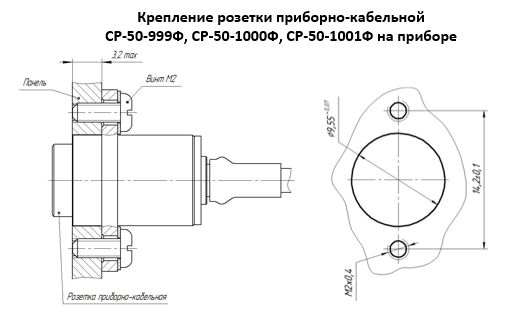

Присоединение кабеля к розетке приборно-кабельной

 11

1.1



Пример для заказа:

Розетка СР-50-999Ф СЦНК.430421.003     [поставка с приемкой ВП]

Розетка СР-50-1001Ф СЦНК.430421.003   [поставка с приемкой ВП]
