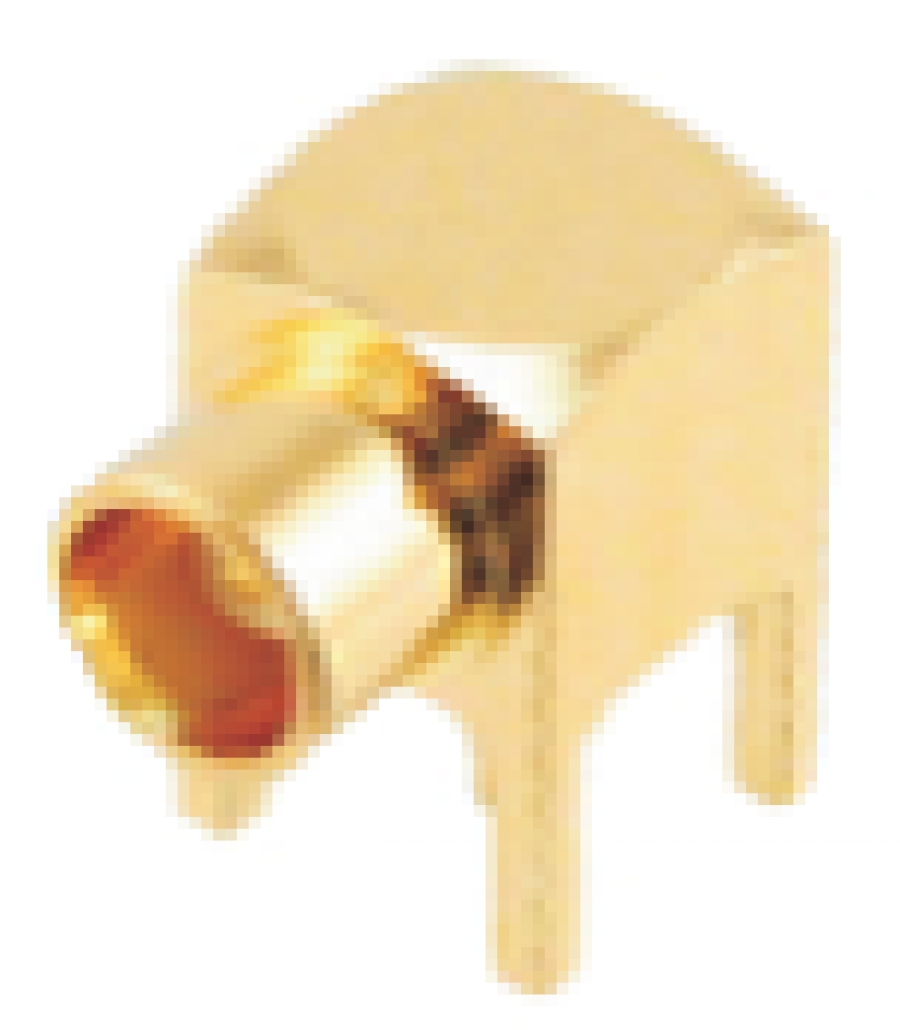

Розетка кабельная прямая для присоединения кабеля методом пайки

СР-50-2-04-Р-У-086

СР-50-2-04-Р-У-087

СР-50-2-04-Р-У-088

СР-50-2-04-Р-У-089

Волновое сопротивление: 50 Ом

Значения КстU: 1,4

Частотный диапазон: от 0 до 7 ГГц.

Рабочая температура: от минус 60 до +155 С°



Номенклатура

СР-50-2-04-Р-У-086

СР-50-2-04-Р-У-087

СР-50-2-04-Р-У-088

СР-50-2-04-Р-У-089

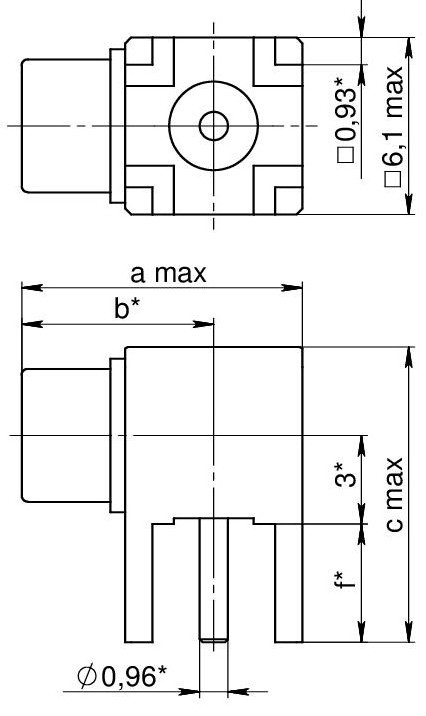

Габаритные и присоединительные размеры, мм.

50 1 01





Обозначение

Размеры, мм

a

с

b*

f*

СР-50-2-04-Р-У-086

9,8

10,1

6,5

4,0

СР-50-2-04-Р-У-087

9,1

3,0

СР-50-2-04-Р-У-088

7,9 1,8

СР-50-2-04-Р-У-089

12,3 10,1 9,0 4,0



Пример для заказа:

Розетка СР-50-2-04-Р-У-086 СЦНК.430421.001ТУ, россыпью

Розетка СР-50-2-04-Р-У-088 СЦНК.430421.007ТУ, россыпью [ОТК]

kn3d0

скачать 3D модель СР-50-2-04-Р-У-086

скачать 3D модель СР-50-2-04-Р-У-087

скачать 3D модель СР-50-2-04-Р-У-088

скачать 3D модель СР-50-2-04-Р-У-089

скачать программу для просмотра
