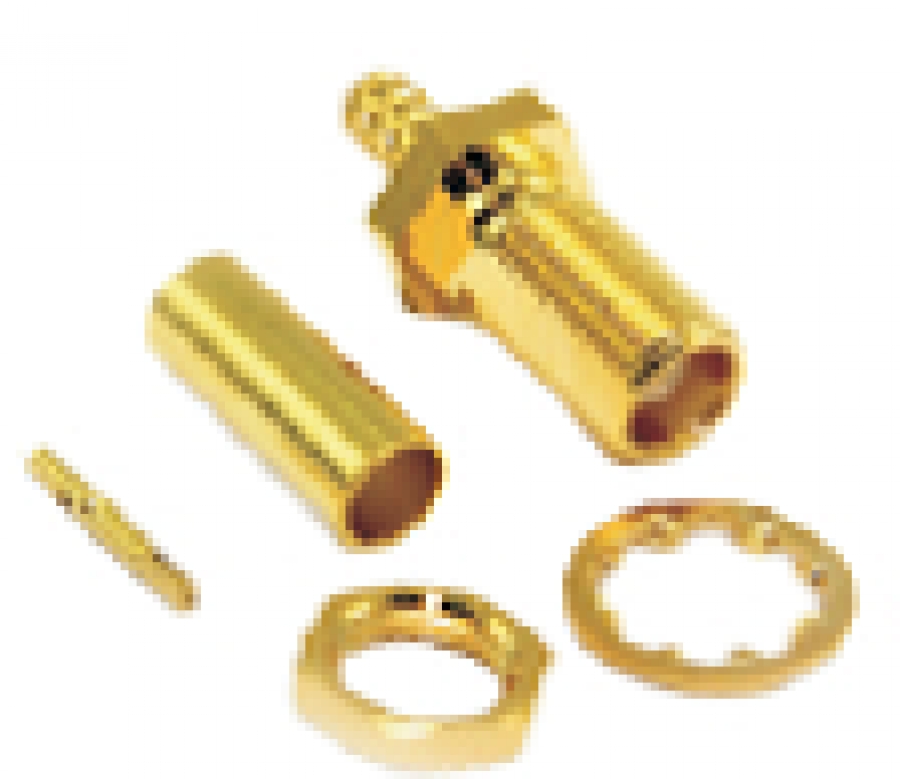

Розетка приборно-кабельная прямая для присоединения кабеля методом обжимки

СР-50-2-02-Р-П-Об-063

СР-50-2-02-Р-П-Об-064

Волновое сопротивление: 50 Ом

Значения КстU: 1,4

Частотный диапазон: от 0 до 7 ГГц.

Рабочая температура: от минус 60 до +155 С°



Номенклатура

Марка присоединяемого кабеля

СР-50-2-02-Р-П-Об-063 RUC-MIC-1.13 Ruconnectors
СР-50-2-02-Р-П-Об-064 RUC-MIC-1.37 Ruconnectors

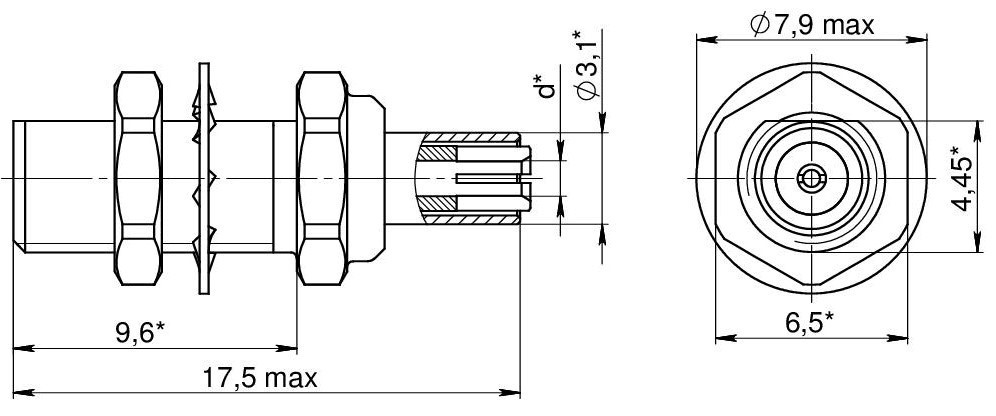

Габаритные и присоединительные размеры, мм.

50 1 01





Обозначение



d*

СР-50-2-02-Р-П-Об-063

1,22

СР-50-2-02-Р-П-Об-063

1,55



Пример для заказа:

Розетка СР-50-2-02-Р-П-Об-063  СЦНК.430421.001ТУ, россыпью

Розетка СР-50-2-02-Р-П-Об-064  СЦНК.430421.007ТУ, россыпью [ОТК]
