Волновое сопротивление: 50 Ом
Значения КстU: 1,4
Частотный диапазон: от 0 до 7 ГГц.
Рабочая температура: от минус 60 до +155 С°
| Номенклатура | Марка присоединяемого кабеля |
|
СР-50-2-01-В-У-Пк-043 |
RUC-SF141 Ruconnectors |
|
СР-50-2-01-В-У-Пк-044 |
RUC-SF086 Ruconnectors |
| СР-50-2-01-В-У-Пк-045 | RUC-SF047 Ruconnectors |

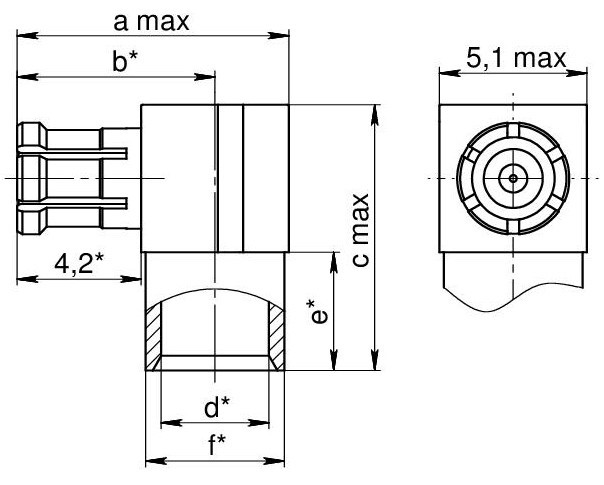

Габаритные и присоединительные размеры, мм.
|
Обозначение |
Размеры, мм |
|||||
|
a |
b |
с |
d* |
f* |
e* |
|
|
СР-50-2-01-В-У-Пк-043 |
9,4 |
6,7 |
9,1 |
3,65 | 4,7 | 4,0 |
|
СР-50-2-01-В-У-Пк-044 |
8,8 |
6,1 |
7,1 |
2,24 | 3,2 | 2,0 |
| СР-50-2-01-В-У-Пк-045 | 1,25 | 2,3 | ||||
Пример для заказа:
Вилка СР-50-2-01-В-У-Пк-043 СЦНК.430421.001ТУ, россыпью
Вилка СР-50-2-01-В-У-Пк-045 СЦНК.430421.007ТУ, россыпью [ОТК]
скачать 3D модель СР-50-2-01-В-У-Пк-043
скачать 3D модель СР-50-2-01-В-У-Пк-044
