Волновое сопротивление: 50 Ом
Значения КстU: на частоте 12,4 ГГц – не более 1,5
на частоте 18 ГГц - не более 1,8
Частотный диапазон: от 0 до 18 ГГц
Рабочая температура: от минус 65 до +165 С°
|
Номенклатура |
Марка присоединяемого кабеля |
|
СР-50-7-01-В-П-Об-05 покрытие корпуса - золото |
РК 50-3-13; РК 50-3-21 |
|
СР-50-7-01-В-П-Об-06 покрытие корпуса - золото |
РК 50-3-11, РК 50-3-27 |
|
СР-50-7-01-В-П-Об-07 покрытие корпуса - никель |
РК 50-1,5-11 |
|
СР-50-7-01-В-П-Об-08 покрытие корпуса - золото |
РК 50-1,5-12 РК 50-1.5-21 |

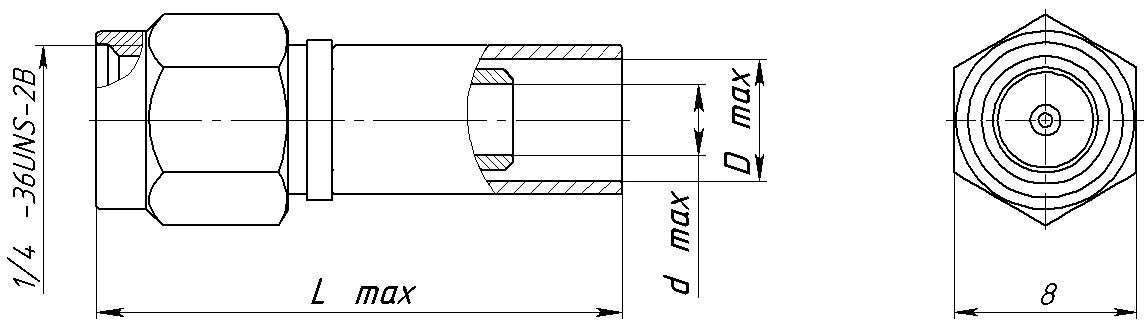

Габаритные и присоединительные размеры, мм.
|
Обозначение соединителя |
Размеры, мм |
||
|
L max |
D max |
d max |
|
|
СР-50-7-01-В-П-Об-05 |
23,5 |
5,4 |
3,2 |
|
СР-50-7-01-В-П-Об-06 |
5,6 |
||
|
СР-50-7-01-В-П-Об-07 |
20,5 |
3,3 |
1,8 |
|
СР-50-7-01-В-П-Об-08 |
|||
Пример для заказа:
Вилка СР-50-7-01-В-П-Об-07 СЦНК.430421.005ТУ, россыпью [ОТК]
Вилка СР-50-7-01-В-П-Об- 08 СЦНК.430421.006ТУ, россыпью
